        Ginocchiera di serraggio rapido verticale con piede orizzontale e mandrino pressore fisso

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:zincato e passivato.
Mandrino pressore e dadi fosfatizzati.
Impugnatura in plastica resistente all'olio.Nota:Nel modello 05720-01-00800 viene fornito un pressore in neoprene.Accessori:05240
05241
05260
05885-01
05887-01
05888
05280
05880-01

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05720-01 Ginocchiera di serraggio rapido verticale con piede orizzontale e mandrino pressore fisso

351 kB

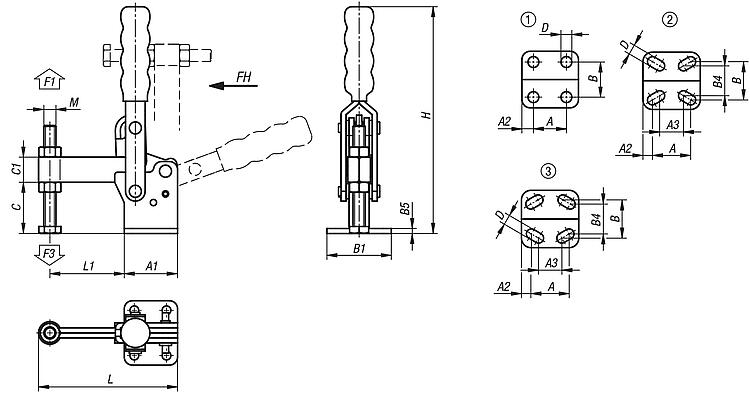

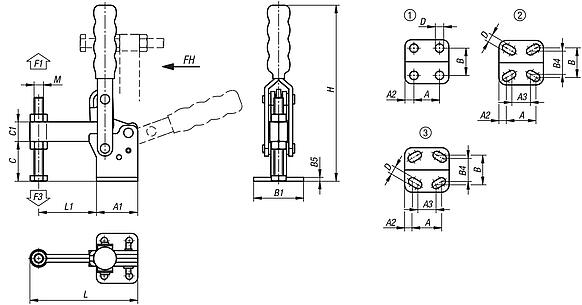

Disegni

Selezione/filtro articoli

N. ordine	Disposizione dei fori	Angolo di apertura braccio di sostegno	Angolo di apertura maniglia	Forza manuale FH N	Forza di tenuta F1 N	Forza di bloccaggio F3 N	Prezzo
05720-01-00800	2	96°	69°	50	800	600	13,49 €
05720-01-01500	3	108°	70°	100	1500	1000	17,20 €
05720-01-02400	1	90°	70°	150	2400	1200	24,02 €
05720-01-03400	1	90°	70°	200	3400	1600	30,52 €
05720-01-04400	1	90°	70°	250	4400	1600	40,87 €
05720-01-05400	1	100°	50°	280	5400	1800	59,18 €

N. ordine	A	A1	A2	A3	B	B1	B4	B5	C	C1	D	H	L	L1	M	Prezzo
05720-01-00800	16	29	6,5	14	24	34	17,5	2,5	21,8	10,5	4,8	97	66,7	31,5	M5x35	13,49 €
05720-01-01500	19	35	8	12,7	27	42	25	3	29	13	5,5	135	75,7	35	M6x50	17,20 €
05720-01-02400	19	35	8	-	32	47	-	3	32	17,5	7,1	178	87,7	45,5	M08x65	24,02 €
05720-01-03400	32	50	9	-	45	64	-	4	42	22	8,3	218	124,3	65	M10x80	30,52 €
05720-01-04400	32	53	10	-	45	64	-	5	51	25	8,7	226	138,3	74	M12x100	40,87 €
05720-01-05400	50,8	76,2	12,7	-	69,8	95,2	-	8	82,1	31,8	12,3	303	197,5	107,8	M16x150	59,18 €
