05715-10Ginocchiera di serraggio rapido verticale con piede orizzontale... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio o acciaio inox.Versione:Acciaio zincato.
Acciaio inox non trattato.
Impugnatura in plastica resistente all'olio.Nota:Nei modelli 05715-10-001000, 05715-10-101000, 05715-10-001800, 05715-10-.010001, 05715-10-001600, 05715-10-101600, 05715-10-002400 e 05715-10-004000 viene fornito un pressore in neoprene.Accessori:05240
05241
05260
05885-01
05887-01
05888
05280
05891-01
05880-01
05899Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Disposizione
dei fori | Angolo di apertura
braccio di sostegno | Angolo di
apertura
maniglia | Forza
manuale
FH N | Forza di
tenuta
F1 N | Forza di
tenuta
F2 N | Forza di
bloccaggio
F3 N | Forza di
bloccaggio
F4 N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05715-10-001000 | acciaio | 1 | 120° | 85° | 50 | 700 | 1000 | 500 | 700 |  | | 14,52 € | | | 05715-10-001800 | acciaio | 1 | 95° | 60° | 100 | 800 | 1800 | 600 | 1200 | | | 15,99 € | | | 05715-10-010001 | acciaio | 2 | 96° | 69° | 50 | 700 | 1000 | 500 | 800 | | | 17,89 € | | | 05715-10-001600 | acciaio | 1 | 95° | 75° | 100 | 1200 | 1600 | 800 | 1000 | | | 18,11 € | | | 05715-10-002000 | acciaio | 4 | 108° | 70° | 100 | 1000 | 2000 | 900 | 1200 | | | 17,34 € | | | 05715-10-002400 | acciaio | 1 | 100° | 56° | 150 | 1200 | 2400 | 800 | 1600 | | | 19,63 € | | | 05715-10-002600 | acciaio | 1 | 90° | 70° | 150 | 1000 | 2600 | 800 | 1600 | | | 22,95 € | | | 05715-10-004000 | acciaio | 1 | 112° | 61° | 250 | 2000 | 4000 | 1400 | 3000 | | | 28,55 € | | | 05715-10-040001 | acciaio | 1 | 90° | 70° | 250 | 2000 | 4000 | 1400 | 3000 | | | 32,02 € | | | 05715-10-007000 | acciaio | 1 | 90° | 70° | 250 | 3200 | 7000 | 1400 | 3000 | | | 43,65 € | | | 05715-10-003600 | acciaio | 3 | 106° | 67° | 100 | 1800 | 3600 | 900 | 1800 | | | 26,12 € | | | 05715-10-008000 | acciaio | 1 | 100° | 50° | 280 | 3000 | 8000 | 1800 | 3900 | | | 57,05 € | | | 05715-10-101000 | acciaio inox | 1 | 120° | 85° | 50 | 700 | 1000 | 500 | 700 | | | 38,61 € | | | 05715-10-101800 | acciaio inox | 1 | 95° | 60° | 100 | 800 | 1800 | 600 | 1200 | | | 32,80 € | | | 05715-10-101600 | acciaio inox | 1 | 95° | 75° | 100 | 1200 | 1600 | 800 | 1000 | | | 44,74 € | | | 05715-10-102600 | acciaio inox | 1 | 90° | 70° | 150 | 1000 | 2600 | 800 | 1600 | | | 55,92 € | | | 05715-10-102400 | acciaio inox | 1 | 100° | 56° | 150 | 1200 | 2400 | 800 | 1600 | | | 40,92 € | | | 05715-10-104000 | acciaio inox | 1 | 112° | 61° | 250 | 2000 | 4000 | 1400 | 3000 | | | 52,00 € | |

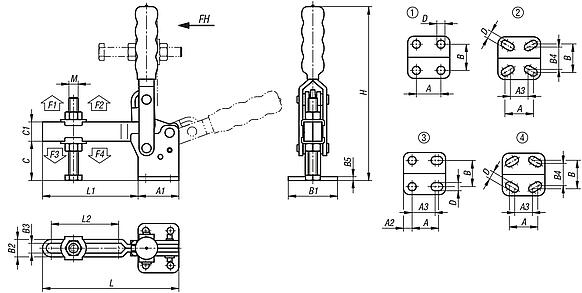

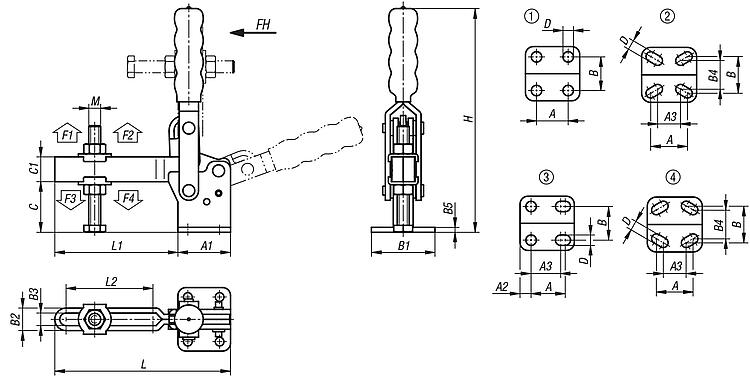

| N. ordine | Materiale
corpo base | A
| A1 | A2 | A3 | B | B1 | B2 | B3 | B4 | B5 | C | C1 | D | H | L | L1 | L2 | M | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05715-10-001000 | acciaio | 16 | 26 | - | - | 24 | 34 | 9,5 | 5,5 | - | 2 | 16 | 9 | 4,4 | 88 | 57 | 31 | 16,6 | M5x35 | | | 14,52 € | | | 05715-10-001800 | acciaio | 12,7 | 25,4 | - | - | 27 | 39,7 | 13 | 7 | - | 3 | 22,7 | 9,5 | 5,2 | 104 | 64,7 | 33,7 | 19,9 | M6x44 | | | 15,99 € | | | 05715-10-010001 | acciaio | 16 | 29 | - | 14 | 24 | 34 | 10 | 5 | 17,5 | 2,5 | 22 | 10 | 4,8 | 97 | 67 | 38 | 27,9 | M5x35 | | | 17,89 € | | | 05715-10-001600 | acciaio | 12,7 | 27 | - | - | 26,8 | 37,8 | 12,2 | 6,2 | - | 3 | 23 | 11 | 5,2 | 125 | 70 | 43 | 24,9 | M6x50 | | | 18,11 € | | | 05715-10-002000 | acciaio | 19 | 35 | - | 12,7 | 27 | 42 | 11 | 6 | 25 | 3 | 29 | 13 | 5,5 | 135 | 79 | 44 | 32,9 | M6x50 | | | 17,34 € | | | 05715-10-002400 | acciaio | 19 | 34,9 | - | - | 31,8 | 46 | 14,3 | 8,3 | - | 3 | 31,8 | 16 | 7,2 | 141 | 117,2 | 73,2 | 49,4 | M8x63 | | | 19,63 € | | | 05715-10-002600 | acciaio | 19 | 35 | - | - | 32 | 47 | 14,9 | 8,9 | - | 3 | 32 | 17,5 | 7,1 | 178 | 110,2 | 75,2 | 50,1 | M8x60 | | | 22,95 € | | | 05715-10-004000 | acciaio | 31,8 | 49,2 | - | - | 45,3 | 64,3 | 19 | 11 | - | 3 | 44 | 19 | 8,7 | 206 | 139,5 | 90,3 | 63,5 | M10x85 | | | 28,55 € | | | 05715-10-040001 | acciaio | 32 | 50 | - | - | 45 | 64 | 18,6 | 10,6 | - | 4 | 42 | 22 | 8,3 | 220,4 | 142,8 | 92,8 | 62,2 | M10x80 | | | 32,02 € | | | 05715-10-007000 | acciaio | 32 | 53 | - | - | 45 | 64 | 22,7 | 12,7 | - | 5 | 51 | 25 | 8,7 | 226 | 177 | 124 | 90 | M12x100 | | | 43,65 € | | | 05715-10-003600 | acciaio | 25 | 43 | 9 | 19 | 33,7 | 51,2 | 14,8 | 8,8 | - | 3 | 35 | 19 | 8 | 197 | 143 | 100 | 70 | M8x60 | | | 26,12 € | | | 05715-10-008000 | acciaio | 50,8 | 76,2 | - | - | 69,8 | 95,2 | 26,5 | 16,5 | - | 8 | 82,1 | 31,8 | 12,3 | 303 | 229,2 | 153 | 105 | M16x150 | | | 57,05 € | | | 05715-10-101000 | acciaio inox | 16 | 26 | - | - | 24 | 34 | 9,5 | 5,5 | - | 2 | 16 | 9 | 4,4 | 88 | 57 | 31 | 16,6 | M5x35 | | | 38,61 € | | | 05715-10-101800 | acciaio inox | 12,7 | 25,4 | - | - | 27 | 39,7 | 13 | 7 | - | 3 | 22,7 | 9,5 | 5,2 | 104 | 64,7 | 33,7 | 19,9 | M6x40 | | | 32,80 € | | | 05715-10-101600 | acciaio inox | 12,7 | 27 | - | - | 26,8 | 37,8 | 12,2 | 6,2 | - | 3 | 23 | 11 | 5,2 | 125 | 70 | 43 | 24,9 | M6x50 | | | 44,74 € | | | 05715-10-102600 | acciaio inox | 19 | 35 | - | - | 32 | 47 | 14,9 | 8,9 | - | 3 | 32 | 17,5 | 7,1 | 178 | 110,2 | 75,2 | 50,1 | M8x60 | | | 55,92 € | | | 05715-10-102400 | acciaio inox | 19 | 34,9 | - | - | 31,8 | 46 | 14,3 | 8,3 | - | 3 | 31,8 | 16 | 7,2 | 141 | 117,2 | 73,2 | 49,4 | M8x60 | | | 40,92 € | | | 05715-10-104000 | acciaio inox | 31,8 | 49,2 | - | - | 45,3 | 64,3 | 19 | 11 | - | 3 | 44 | 19 | 8,7 | 206 | 139,5 | 90,3 | 63,5 | M10x80 | | | 52,00 € | |
