        Ginocchiera di serraggio rapido verticale con piede perpendicolare e mandrino pressore regolabile

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Acciaio zincato.
Impugnatura in plastica resistente all'olio.Nota:Mandrino di pressione con pressore in neoprene.Accessori:05240
05241
05260
05885-01
05887-01
05888
05280
05891-01Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05700-10 Ginocchiera di serraggio rapido verticale con piede perpendicolare e mandrino pressore regolabile

280 kB

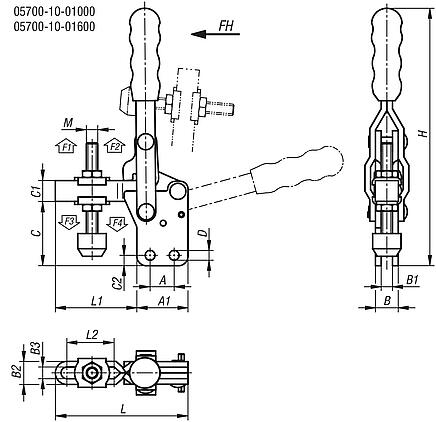

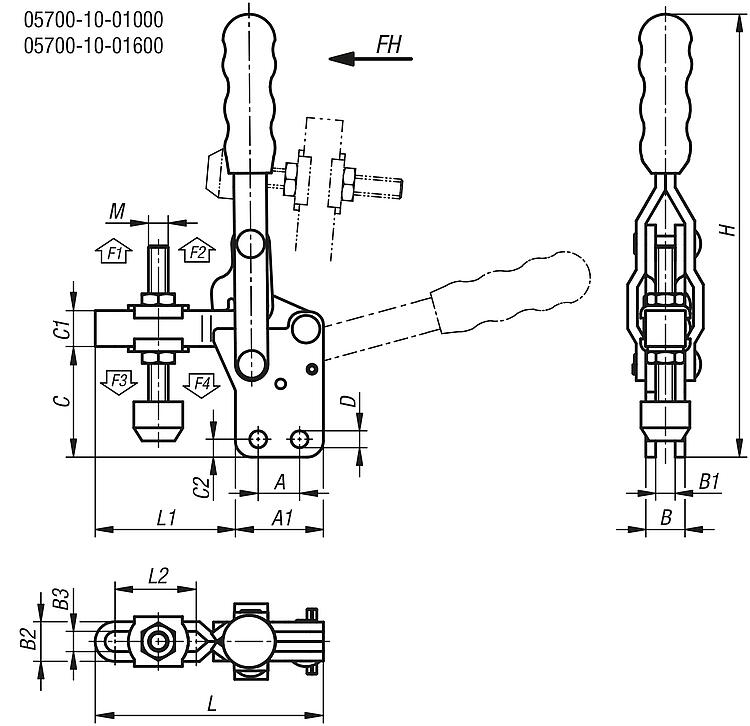

Disegni

Selezione/filtro articoli

N. ordine	Angolo di apertura braccio di sostegno	Angolo di apertura maniglia	Forza manuale FH N	Forza di tenuta F1 N	Forza di tenuta F2 N	Forza di bloccaggio F3 N	Forza di bloccaggio F4 N	Prezzo
05700-10-01000	120°	85°	80	700	1000	500	750	13,35 €
05700-10-01600	95°	75°	100	1200	1600	800	1000	17,32 €
05700-10-02400	100°	56°	150	1200	2400	800	1600	20,63 €
05700-10-04000	112°	61°	250	2000	4000	1400	3000	28,55 €

N. ordine	A	A1	B	B1	B2	B3	C	C1	C2	D	H	L	L1	L2	M	Prezzo
05700-10-01000	16	26	8	4	9,5	5,5	27,6	9	5	4,4	99,7	57	31	16,6	M5x40	13,35 €
05700-10-01600	12,7	27	12	6	12,2	6,2	34	11	5,5	5,2	136	70	43	24,9	M6x50	17,32 €
05700-10-02400	19	34,9	12	6	14,3	8,3	46,8	16	7,1	7,2	156	117,2	73,2	49,4	M8x63	20,63 €
05700-10-04000	31,8	49,2	14	8	19	11	67,2	19	9,5	8,7	229	139,5	90,3	63,5	M10x85	28,55 €
