Ginocchiera di serraggio modello pesante verticale

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Dispositivi di serraggio rapido Ginocchiere pneumatiche Accessori per morse Chiusure a leva Serrature girevoli
      - Ginocchiera di serraggio rapido
        Ginocchiera di serraggio modello pesante verticale

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:brunito. Mandrino pressore e dadi fosfatizzati.
Perni di supporto e bronzine cementati.

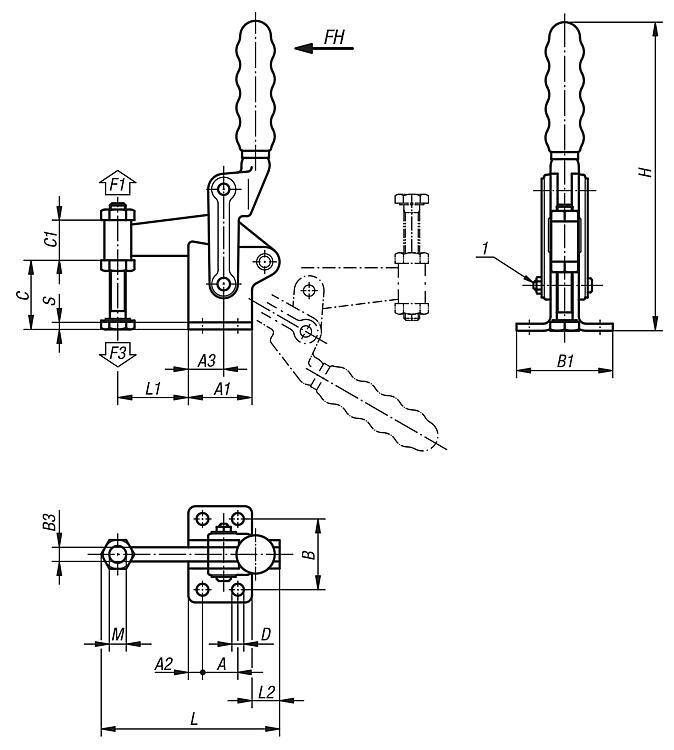

Impugnatura in plastica resistente all'olio.Nota:Lubrificare regolarmente tutte le articolazioni.Nota disegno:

1) Guida del braccio di sostegno regolabile

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05400 Ginocchiera di serraggio modello pesante verticale

160 kB

Nota tecnica per dispositivo di bloccaggio rapido

128 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Angolo di apertura braccio di sostegno	Angolo di apertura maniglia	Forza manuale FH N	Forza di tenuta F1 N	Forza di bloccaggio F3 N	Impugnatura in plastica idonea	Prezzo
05400-02	180°	120°	340	6000	1400	05520-02	101,88 €
05400-04	180°	125°	500	8000	1400	05520-04	146,97 €
05400-06	195°	130°	500	15000	1850	05520-06	191,08 €

N. ordine	A	A1	A2	A3	B	B1	B3	C	C1	D	H	L	L1	L2	M	S	Prezzo
05400-02	25	45	10	25	50	68	10	45	30	8,3	215	124	50	20	M12x100	5	101,88 €
05400-04	30	51	10	25	60	86,5	12	58	30	8,3	250	144	60	23	M12x100	6	146,97 €
05400-06	40	64	12	40	75	104	16	70	38	10,3	295	188	75	37	M16x150	8	191,08 €
