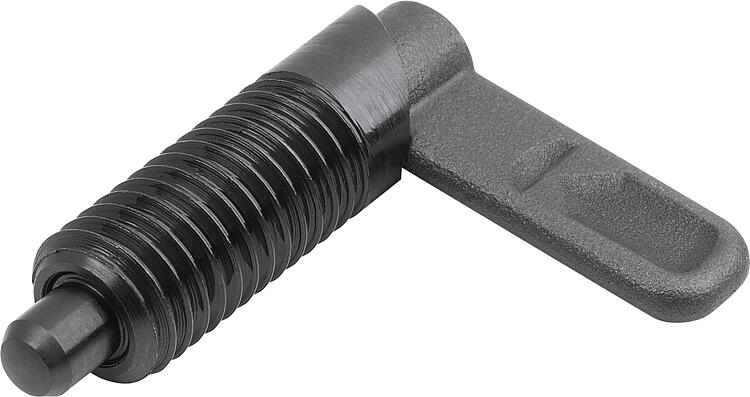

03099-11_APerni d'arresto con leva, Forma A, senza calotta barra, senza... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneDescrizione del prodotto:I perni di arresto con leva sono utilizzati per impedire una modifica della posizione d'arresto per effetto di forze trasversali. Il perno di bloccaggio si ritrae ruotando di 180° la barra di bloccaggio; in questo modo è possibile modificare la posizione di arresto. La tacca di bloccaggio mantiene la barra di bloccaggio in questa posizione e quindi il perno di bloccaggio rimane rientrato.Materiale:Barra di bloccaggio 1.0503.
Boccola filettata e perno di bloccaggio in acciaio automatico.
Molla di compressione 1.4310.Versione:Corpo filettato e barra di bloccaggio bruniti.
Perno di bloccaggio temprato, rettificato e brunito.
Molla di compressione non trattata.Vantaggi:La spina di arresto si ritrae ruotando la levetta di 180°.
Montaggio tramite la filettatura esterna.Su richiesta:Modelli speciali.
Accessori:Supporti per spine a leva 03099.
Boccole di posizionamento 03099-50, 03099-60, 03099-61.
Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | D2 | L | L1 | L3 | B | B1 | H | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-11-040410 | A | 4 | M10 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 1 | 8 | 14 |  | | 12,13 € | | | 03099-11-0404101 | A | 4 | M10x1 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 1 | 8 | 14 | | | 12,13 € | | | 03099-11-040510 | A | 5 | M10 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 1,3 | 8 | 14 | | | 12,13 € | | | 03099-11-0405101 | A | 5 | M10x1 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 1,3 | 8 | 14 | | | 12,13 € | | | 03099-11-040610 | A | 6 | M10 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 1,8 | 8 | 14 | | | 12,13 € | | | 03099-11-0406101 | A | 6 | M10x1 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 1,8 | 8 | 14 | | | 12,13 € | | | 03099-11-040512 | A | 5 | M12 | 12 | 47,4 | 30 | 25 | 10,8 | 3,6 | 8 | 1,3 | 8 | 15 | | | 12,32 € | | | 03099-11-0405121 | A | 5 | M12x1,5 | 12 | 47,4 | 30 | 25 | 10,8 | 3,6 | 8 | 1,3 | 8 | 15 | | | 12,32 € | | | 03099-11-040612 | A | 6 | M12 | 12 | 47,4 | 30 | 25 | 10,8 | 3,6 | 8 | 1,8 | 8 | 15 | | | 12,32 € | | | 03099-11-0406121 | A | 6 | M12x1,5 | 12 | 47,4 | 30 | 25 | 10,8 | 3,6 | 8 | 1,8 | 8 | 15 | | | 12,32 € | | | 03099-11-040812 | A | 8 | M12 | 12 | 47,4 | 30 | 25 | 10,8 | 3,6 | 8 | 2,3 | 8 | 15 | | | 12,32 € | | | 03099-11-0408121 | A | 8 | M12x1,5 | 12 | 47,4 | 30 | 25 | 10,8 | 3,6 | 8 | 2,3 | 8 | 15 | | | 12,32 € | | | 03099-11-040616 | A | 6 | M16 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 1,8 | 15 | 35 | | | 14,78 € | | | 03099-11-0406161 | A | 6 | M16x1,5 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 1,8 | 15 | 35 | | | 14,78 € | | | 03099-11-040816 | A | 8 | M16 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 2,3 | 15 | 35 | | | 14,78 € | | | 03099-11-0408161 | A | 8 | M16x1,5 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 2,3 | 15 | 35 | | | 14,78 € | | | 03099-11-041016 | A | 10 | M16 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 2,8 | 15 | 35 | | | 14,78 € | | | 03099-11-0410161 | A | 10 | M16x1,5 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 2,8 | 15 | 35 | | | 14,78 € | | | 03099-11-040820 | A | 8 | M20 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 2,3 | 20 | 60 | | | 16,43 € | | | 03099-11-0408201 | A | 8 | M20x1,5 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 2,3 | 20 | 60 | | | 16,43 € | | | 03099-11-041020 | A | 10 | M20 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 2,8 | 20 | 60 | | | 16,43 € | | | 03099-11-0410201 | A | 10 | M20x1,5 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 2,8 | 20 | 60 | | | 16,43 € | | | 03099-11-041220 | A | 12 | M20 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 3 | 20 | 60 | | | 16,43 € | | | 03099-11-0412201 | A | 12 | M20x1,5 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 3 | 20 | 60 | | | 16,43 € | |
