03161_ACilindro di posizionamento pneumatico, forma A |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio da bonifica.Versione:nichelato.Nota:Le 3 sfere di bloccaggio vengono allentate azionandole con aria.
Le 3 sfere di bloccaggio si spostano verso l'interno e il dispositivo può essere cambiato. Quando l'aria viene rilasciata, le 3 sfere si espandono verso l'esterno e il dispositivo viene bloccato.
Questo sistema di facile utilizzo riduce notevolmente i tempi di cambio.

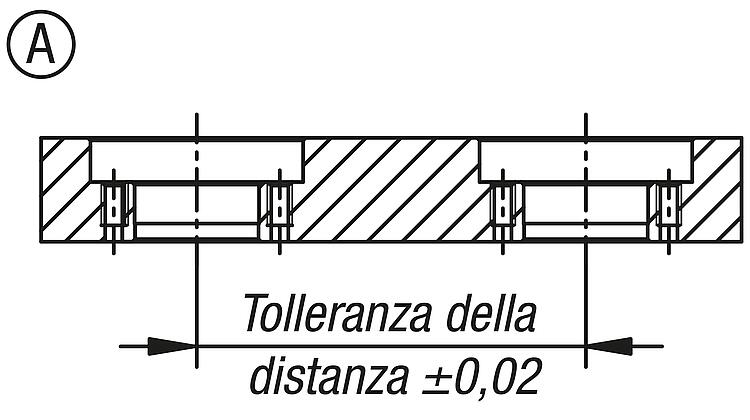

La precisione di ripetibilità è di ± 0,01 mm.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | D2 | D3 | D4 | D5 | D6 | D8 | D10 | D11 | H | H2 | H1 | H3 | H4 | H5 | H7 | Forza di
tenuta
F1 N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03161-112 | A | 12 | 40 | 24 | 23,4 | 4,5 | 8 | 32 | 23,8 | 41 | M4 | 8 | 8 | 29,5 | 25 | 3,5 | 8,5 | 8,5 | 250 |  | | 144,23 € | | | 03161-116 | A | 16 | 51 | 32 | 31,4 | 5,5 | 9,5 | 41 | 31,8 | 52 | M5 | 8,5 | 9,5 | 31,7 | 28,5 | 4 | 9 | 10 | 350 | | | 180,02 € | |
