81150-08Pulsanti di emergenza versione da incasso Ø 22,3 mm con blocchi... |
Indietro |
|
|
DescrizioneMateriale:Plastica.
Contatti AgNi.Versione:Pulsante colore rosso.
Base gialla.Nota:I pulsanti di emergenza servono per la disattivazione manuale di macchine e impianti in caso di pericolo. Il pulsante si blocca all'attivazione e può essere sbloccato ruotando verso destra o verso sinistra. Il pulsante rosso è posizionato su un fondo giallo. In tal modo è facilmente riconoscibile.
Certificati / Norme soddisfatte:
CE, TÜV Süd, CCC, cULus, UR.
EN 60947-5-1, EN 60947-5-5, EN ISO 13850.Dati tecnici:Posizione di montaggio: a piacere.
Durata prevista meccanica: 50.000 cicli di accensione.
Durata prevista elettrica: 50.000 cicli di accensione con carico nominale.
Contatto di apertura forzato: secondo EN 60947-5-1, all. K.
Tensione nominale di isolamento Ui: 250 V.
Corrente permanente termica: 10A.
Categoria d'utilizzo a norma IEC/EN60947-5-1:
AC15: 250 V / 3 A.
DC13: 24 V / 2 A.Range di temperatura: Temperatura di stoccaggio: da -50 °C a +85 °C.
Temperatura di esercizio: da -25 °C a +55 °CVantaggi:Il contatto di sicurezza controlla costantemente il collegamento corretto tra pulsante di emergenza ed elemento di contatto. Se in seguito a un montaggio poco accurato o per danni meccanici il pulsante si separa dall'elemento di contatto, il contatto di sicurezza effettua un'interruzione immediata e la macchina si arresta.FornituraIl tasto per l'arresto di emergenza è formato da un pulsante, un dado di accoppiamento, 2 blocchi di contatto, 1x contatto di apertura, 1x contatto di apertura con contatto di sicurezza integrato (contatto in chiusura) per disattivazione in caso di guasto e da un supporto per i blocchi di contatto.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

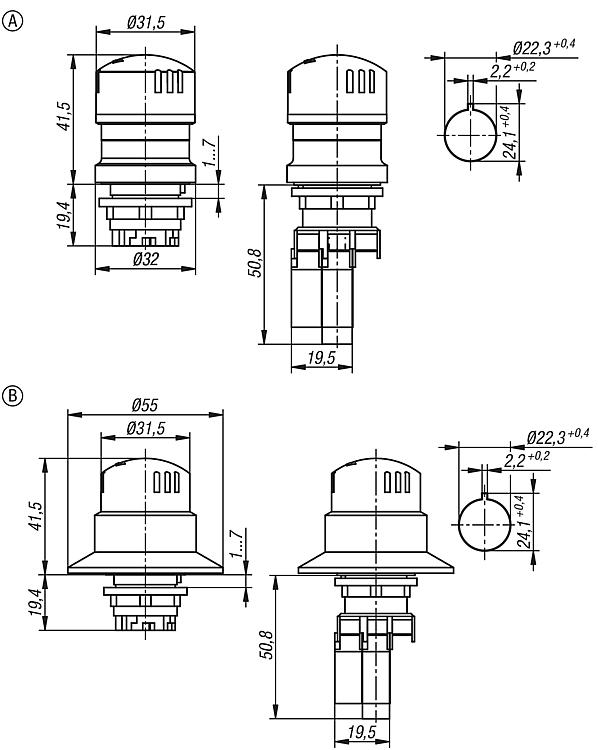

Disegni (sintesi completa) |

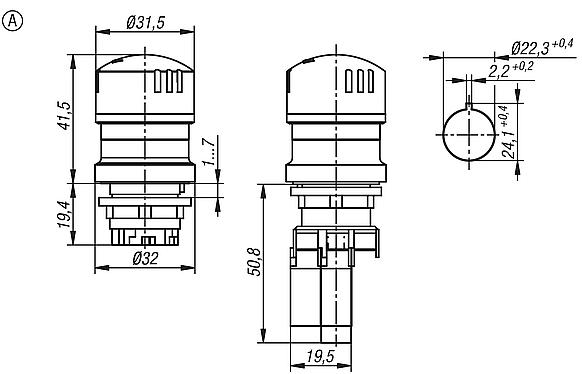

Pulsanti di emergenza versione da incasso Ø 22,3 mm
con blocchi di contatti, Forma A |
Maggiori informazioni |
Selezione/filtro articoli |
|
N. ordine
| Forma | Tipo di stampo | Ø di montaggio | Lunghezza di spellatura
mm | Tipo di
attacco | CAD | Acc. | Prezzo | Ordinare |
|---|
| 81150-08-213200 | A | senza collare di protezione bloccaggio | 22,3 | 8-10 | Morsetto a molla |  | | 38,17 € | |
N. ordine
| Sezione dei
collegamenti
max. (mm²) | Numero contatti NA | Numero contatti NC | Coppia di serraggio
Dadi di montaggio
Nm | Illuminabile | CAD | Acc. | Prezzo | Ordinare |
|---|
| 81150-08-213200 | 0,75-2,5 | 1 | 2 | 2,5 | no | | | 38,17 € | |
N. ordine
| Collare di protezione bloccaggio | Resistività di volume
m Ohm | Sblocco | Tensione di contatto
min.
V | Corrente di contatto
min.
mA | CAD | Acc. | Prezzo | Ordinare |
|---|
| 81150-08-213200 | no | <100 | Rotazione a destra/rotazione a sinistra | 24 | 5 | | | 38,17 € | |
N. ordine
| Tempo di rimbalzo
ms | Display posizione di commutazione | Grado di protezione | Classe di protezione | Automonitorato | A prova di manomissione | CAD | Acc. | Prezzo | Ordinare |
|---|
| 81150-08-213200 | <10 | sì | IP65/IP67 | II isolamento di protezione | sì | sì | | | 38,17 € | |
|

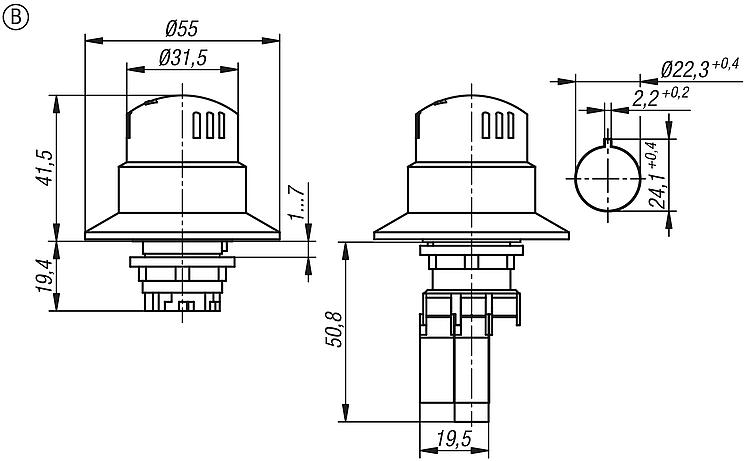

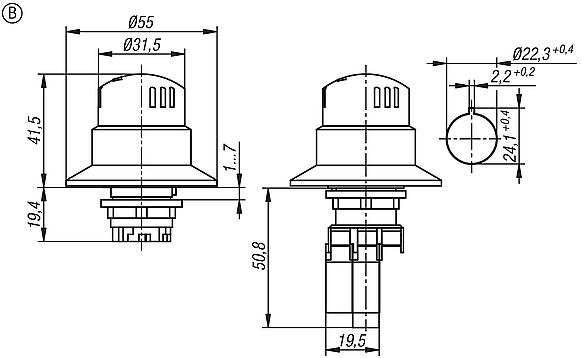

Pulsanti di emergenza versione da incasso Ø 22,3 mm
con blocchi di contatti, Forma B |
Maggiori informazioni |
Selezione/filtro articoli |
|
N. ordine
| Forma | Tipo di stampo | Ø di montaggio | Lunghezza di spellatura
mm | Tipo di
attacco | CAD | Acc. | Prezzo | Ordinare |
|---|
| 81150-08-213210 | B | con collare di protezione bloccaggio | 22,3 | 8-10 | Morsetto a molla | | | 39,80 € | |
N. ordine
| Sezione dei
collegamenti
max. (mm²) | Numero contatti NA | Numero contatti NC | Coppia di serraggio
Dadi di montaggio
Nm | Illuminabile | CAD | Acc. | Prezzo | Ordinare |
|---|
| 81150-08-213210 | 0,75-2,5 | 1 | 2 | 2,5 | no | | | 39,80 € | |
N. ordine
| Collare di protezione bloccaggio | Resistività di volume
m Ohm | Sblocco | Tensione di contatto
min.
V | Corrente di contatto
min.
mA | CAD | Acc. | Prezzo | Ordinare |
|---|
| 81150-08-213210 | sì | <100 | Rotazione a destra/rotazione a sinistra | 24 | 5 | | | 39,80 € | |
N. ordine
| Tempo di rimbalzo
ms | Display posizione di commutazione | Grado di protezione | Classe di protezione | Automonitorato | A prova di manomissione | CAD | Acc. | Prezzo | Ordinare |
|---|
| 81150-08-213210 | <10 | sì | IP65/IP67 | II isolamento di protezione | sì | sì | | | 39,80 € | |
|
