        Pedestal articulável para abraçadeiras de alumínio com dentes internos

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Alumínio fundido.
Porca de aço.Versão:Com vibroacabamento.
Porca zincada.Indicação:Abraçadeiras articuladas com dentes internos podem ser unidas à versão com dentes externos (artigo 29026), formando um sistema de conexão articulável.

Torque máx. para o aperto dos parafusos de fixação:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.Sob consulta:Alavanca para fixação.Acessórios:- Porca sextavada DIN 985
- Parafusos sextavados DIN 933

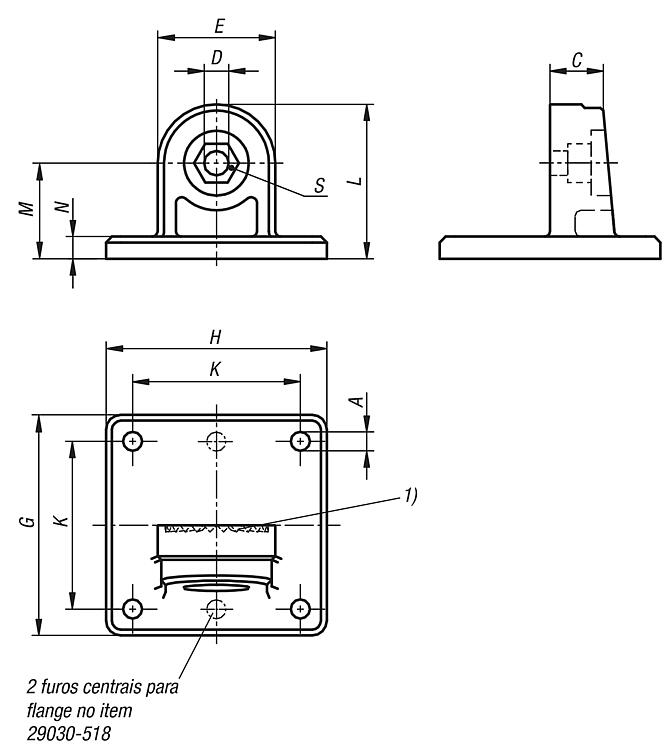

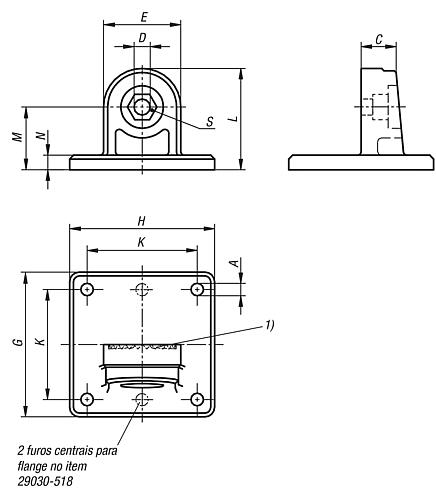

- Parafusos de cabeça cilíndrica com sextavado interno DIN 6912Indicação de desenho:

1) Engrenagem 15°

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
