Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Alumínio fundido.
Parafuso de fixação com porca, aço.
Versão:com vibroacabamento.
Parafuso de fixação com porca, zincado.
Indicação:Abraçadeiras articuladas com dentes externos podem ser unidas à versão com dentes internos (artigo 29024, 29028 ou 29030), formando um sistema de conexão articulável.

Torque máx. para o aperto dos parafusos de fixação:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.
Sob consulta:Alavanca para fixação.Acessórios:- Porca sextavada DIN 985
- Parafusos sextavados DIN 933
- Parafusos de cabeça cilíndrica com sextavado interno DIN 6912

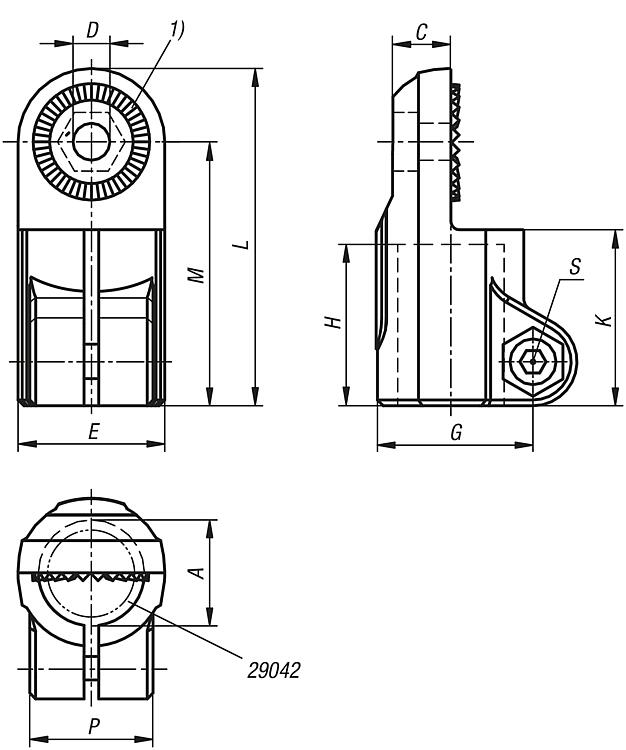

Indicação de desenho:
1) Engrenagem 15°
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 29026 Abraçadeira articulada de alumínio com dentes externos 345 kB

Desenhos

Abraçadeira articulada de alumínio com dentes externos
Abraçadeira articulada de alumínio com dentes externos

Ferramentas para a seleção de artigo/filtro de pesquisa

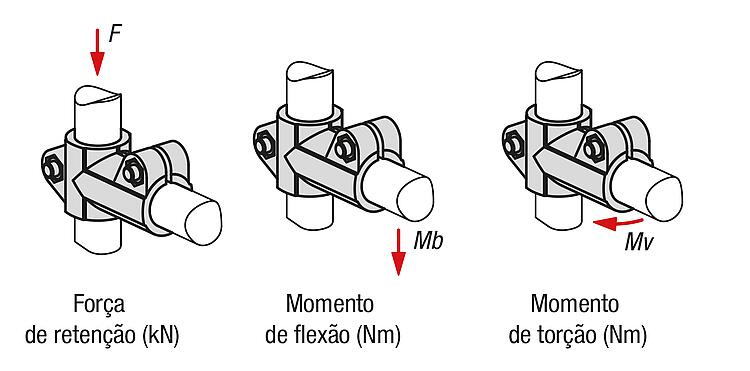

Código do artigoA

CDEGHKLMPSF
kN
Mb (Nm)Mv (Nm)CADAces.PreçoEncomendar
29026-51212,110,57,52629,42530574421M63,6289 13,11 €
29026-51414,110,57,52629,42530574421M63,6289 13,11 €
29026-51616,110,57,52629,42530574421M63,6289 13,11 €
29026-51818,110,57,52629,42530574421M63,6289 13,11 €
29026-5202016940404550937333M84,99194 13,87 €
29026-52525,116940404550937333M84,99194 13,87 €
29026-53030,116940404550937333M84,99194 13,87 €
29026-54040,222115656606812810048M106267181 23,16 €
