        Abraçadeiras com junta articulada em plástico

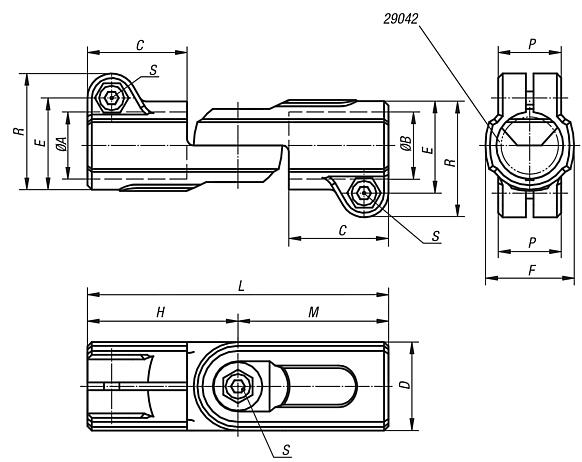

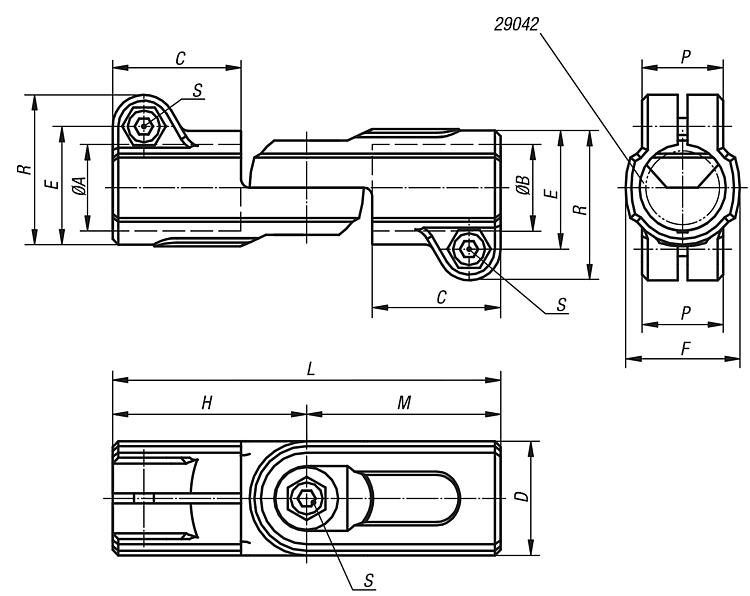

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Termoplástico.
Parafuso de cabeça cilíndrica DIN 7984 e porca sextavada DIN 985 em aço.Versão:preto.
Parafuso de cabeça cilíndrica, porca sextavada, zincados. Indicação:Abraçadeiras com junta articulada podem ser ajustadas sem intervalos em 180º.
Os tamanhos básicos para tubos redondos correspondem a Ø18 mm ou Ø30 mm. Na fixação de tubos menores ou na mudança de
tubos redondos para quadrados, a adaptação pode ser feita através de buchas redutoras 29042. Sob consulta:Alavanca para fixação em plástico.Acessórios:- Buchas redutoras 29042
- Tubos redondos e quadrados 29050Observar:Torque de aperto dos parafusos de aperto:
M6: 10 Nm
M8: 25 Nm
Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
