        Dobradiças soldáveis

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Dobradiça em aço.
Disco intermediário em latão.
Eixo em aço ou latão.Versão:Engraxadeira de acordo com a norma DIN 71412-D, aço zincado.
Peças de aço com superfície sem tratamento.Indicação:As dobradiças são fabricadas em perfil de aço soldável.
O pino foi fixado na metade inferior da dobradiça.
As diversas qualidades de aço dos cordões de solda e do suporte, nos quais estão fixados os rolos de fita, devem ser no mínimo iguais ou melhores do que:
S235JR+AR, de acordo com a EN 10025-2:2004–10
DIN 8563 Parte 3 ou Fe E 235, de acordo com a SIA 161

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 27885 Dobradiçassoldáveis

220 kB

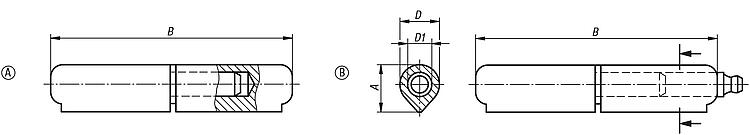

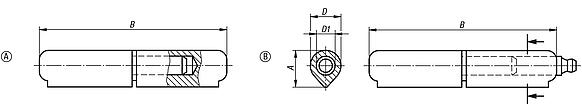

Desenhos (visão geral)

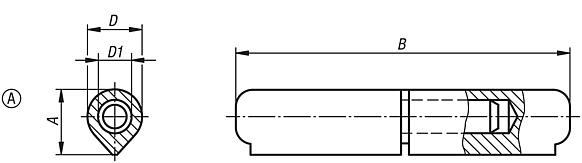

Dobradiças soldáveis, forma A

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	A	B	D	D1
27885-008040012	A	aço	9,7	40	8	5
27885-008050012	A	aço	9,7	50	8	5
27885-010060012	A	aço	12,7	60	10	6
27885-010070012	A	aço	12	70	10	6
27885-013080012	A	aço	15,5	80	13	8
27885-016100012	A	aço	20	100	16	10
27885-016120012	A	aço	20	120	16	11
27885-018135012	A	aço	22	135	18	12
27885-020150012	A	aço	25	150	20	13
27885-020180012	A	aço	25	180	20	14
27885-023200012	A	aço	28,5	200	23	16
27885-008040022	A	Latão	9,7	40	8	5
27885-008050022	A	Latão	9,7	50	8	5
27885-010060022	A	Latão	12,7	60	10	6
27885-010070022	A	Latão	12	70	10	6
27885-013080022	A	Latão	15,5	80	13	8
27885-016100022	A	Latão	20	100	16	10
27885-016120022	A	Latão	20	120	16	11
27885-018135022	A	Latão	22	135	18	12
27885-020150022	A	Latão	25	150	20	13
27885-020180022	A	Latão	25	180	20	14
27885-023200022	A	Latão	28,5	200	23	16

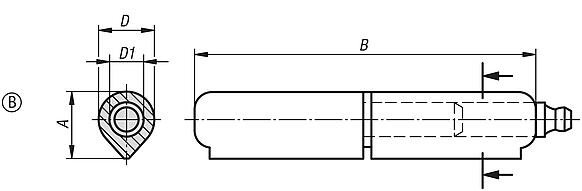

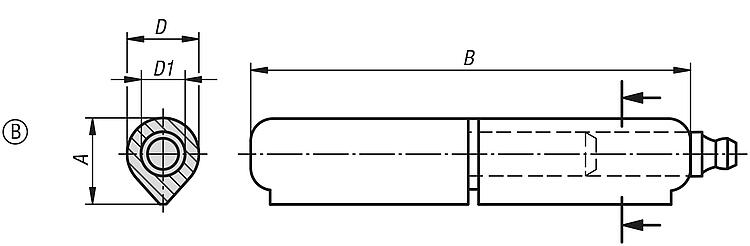

Dobradiças soldáveis, forma B

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	A	B	D	D1
27885-113080012	B	aço	16	80	13	8
27885-116100012	B	aço	20	100	16	10
27885-116120012	B	aço	20	120	16	10
27885-118135012	B	aço	22,5	135	18	12
27885-120150012	B	aço	25,5	150	20	13
27885-120180012	B	aço	25	180	20	14
27885-123200012	B	aço	29	200	23	16
