        Unidade de mancal, mancal flangeado de rolamento UCF

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça de ferro fundido cinzento.
Rolamento em aço para rolamento de esferas 100Cr6.
Vedação de borracha NBR.Versão:Carcaça pintada.Indicação:A unidade é composta por um rolamento de esferas vedado de fileira única com anel externo abaulado, montado em uma carcaça. Devido à superfície externa abaulada do rolamento, é possível compensar desalinhamentos do eixo. Os rolamentos são fabricados com uma tolerância positiva. Por isso, a utilização de eixos com tolerâncias h resulta em encaixes de transição ou deslizantes. A fixação do eixo é efetuada através de pinos roscados no anel interno.

Em condições normais de utilização, os mancais são livres de manutenção, devido à sua lubrificação permanente. Caso a utilização em condições ambientais adversas torne necessária uma nova lubrificação, é possível aplicar lubrificante através da engraxadeira.

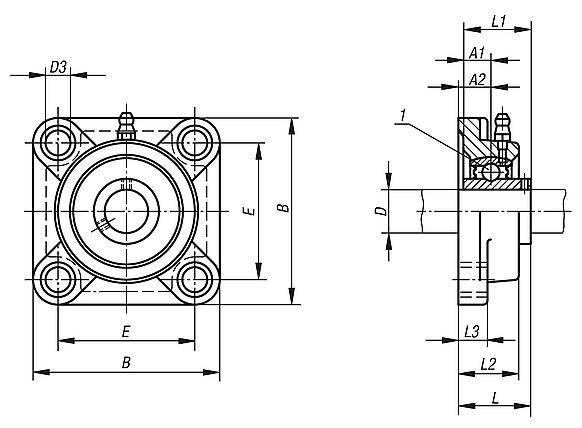

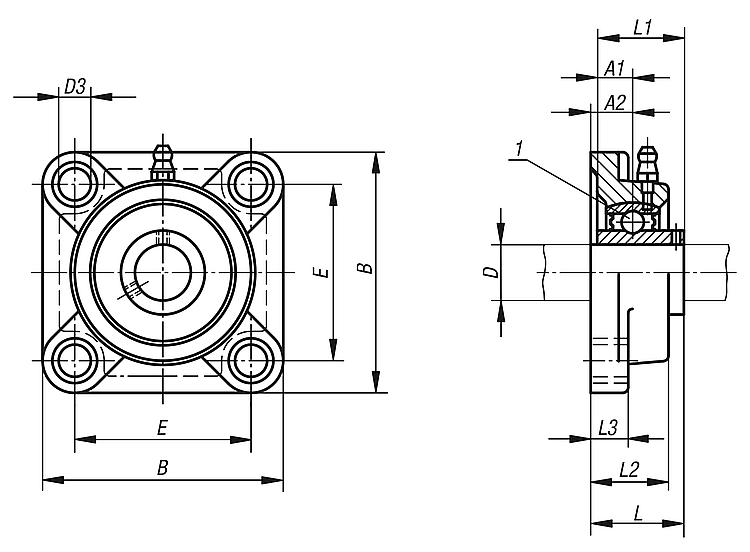

Todas as medidas da caixa são medidas nominais em que devem ser consideradas as tolerâncias de fundição usuais.Faixa de temperatura:-15 °C até +100 °C.Indicação de desenho:

1) Rolamento de esferas

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 24210 Unidade de mancal, mancal flangeado de rolamento UCF

299 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Rolamento	Caixa	D	A1	A2	B	D3	E	L	L1	L2	L3	α	Parafuso(s) de fixação
24210-12201	UC 201	F 201	12	12,7	15	86	12	64	33,3	31	25,5	12	10°	M10
24210-15202	UC 202	F 202	15	12,7	15	86	12	64	33,3	31	25,5	12	10°	M10
24210-17203	UC 203	F 203	17	12,7	15	86	12	64	33,3	31	25,5	12	10°	M10
24210-20204	UC 204	F 204	20	12,7	15	86	12	64	33,3	31	25,5	12	10°	M10
24210-25205	UC 205	F 205	25	14,3	16	95	12	70	35,8	34	27	14	10°	M10
24210-30206	UC 206	F 206	30	15,9	18	108	12	83	40,2	38,1	31	14	10°	M10
24210-35207	UC 207	F 207	35	17,5	19	117	14	92	44,4	42,9	34	16	10°	M12
24210-40208	UC 208	F 208	40	19	21	130	16	102	51,2	49,2	36	16	10°	M14
24210-45209	UC 209	F 209	45	19	22	137	16	105	52,2	49,2	38	18	10°	M14
24210-50210	UC 210	F 210	50	19	22	143	16	111	54,6	51,6	40	18	10°	M14
24210-55211	UC 211	F 211	55	22,2	25	162	19	130	58,4	55,6	43	20	10°	M16
24210-60212	UC 212	F 212	60	25,4	29	175	19	143	68,7	65,1	48	20	10°	M16
