Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Chapa de suporte em aço.
Camada intermediária em bronze sinterizado.
Superfície deslizante em PTFE.
Versão:Aço zincado.Indicação:Buchas deslizantes de material composto, livres de manutenção, em aço, especiais para funcionamento a seco. Ideais para aplicações lubrificadas (lubrificação com óleo). Valores de desgaste e atrito extremamente baixos, não apresentam dificuldades de deslizamento (sem efeito stick-slip). Adequadas para movimentos giratórios e pendulares, apresentam alta resistência química e baixa absorção de água. Dados técnicos:Carga estática: máx. 250 N/mm²
Carga dinâmica: máx. 140 N/mm²
Coeficiente de atrito seco: 0,03 - 0,20
Velocidade de deslizamento: máx. 2 m/s
Velocidade de deslizamento em lubrificação com óleo: máx. 5 m/s
Condutividade térmica: 42 W(m*K)-1
Coeficiente de expansão térmica: 11*10-6 K-1
Faixa de temperatura: -195 °C até +280 °C

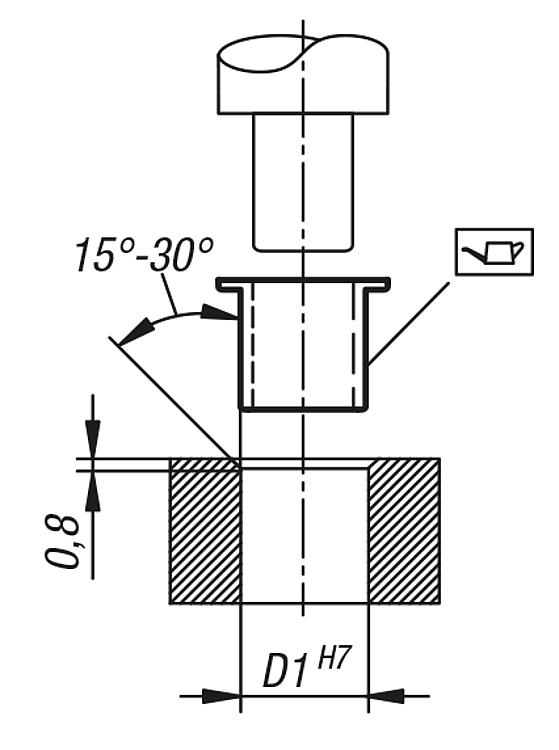

Montagem:Recomenda-se a utilização de um mandril de pressão, para evitar a danificação da superfície deslizante. A junta de impacto deve estar posicionada em frente à área de carga. O mancal possui um encaixe de pressão após a montagem. A colagem é possível, mas não necessária.Tolerâncias:Carcaça:
Tolerância recomendada H7.
Acabamento da superfície Ra 0,8 - 1,6.
Chanfro (lado comprimido 0,8 - 1,2 x 15°.

Eixo:
Tolerâncias recomendadas, h8 até f7. Nas aplicações com baixa rotação e pequenas cargas, podem ser utilizados eixos extraídos h9.
Superfície do eixo Ra 0,4 ‑ 0,8 (utilizar de preferência eixos retificados) para eixos extraídos Ra 1,6 ‑ 3,2.

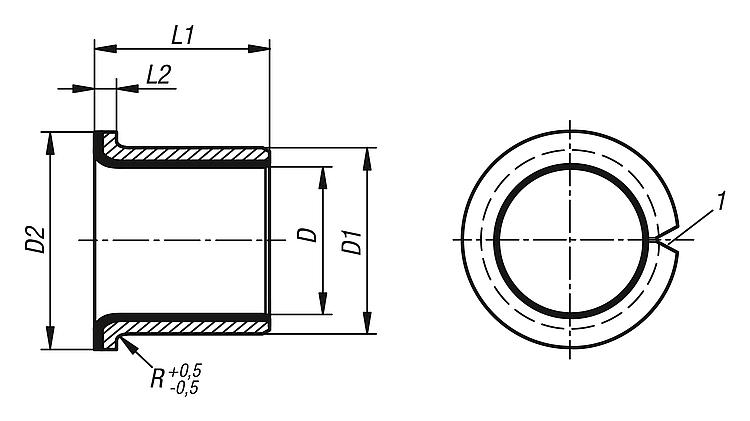

Indicação de desenho:
1) Folga da junta
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 23731 Buchas deslizantes com flange (Mancais de deslizamento) 245 kB

Desenhos

Buchas deslizantes com flange (Mancais de deslizamento)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoD

D1D2L1L2RCADAces.PreçoEncomendar
23731-0040050545,595,610,5 0,44 €
23731-006008076812711 0,44 €
23731-00801005810155,511 0,52 €
23731-00801009810159,511 0,59 €
23731-01001209101218911 0,77 €
23731-010012121012181211 0,81 €
23731-012014171214201711 1,05 €
23731-014016171416221711 1,16 €
23731-015017121517231211 1,01 €
23731-015017171517231711 1,08 €
23731-016018171618241711 1,10 €
23731-018020121820261211 1,33 €
23731-0200231120233011,51,51,5 1,41 €
23731-0220252122253221,51,51,5 2,25 €
23731-0250282625283526,51,51,5 2,54 €
23731-030034303034423022 3,50 €
23731-035039263539472622 4,05 €
23731-040044264044532622 4,63 €
23731-05005522505565222,52 6,36 €
