DescriçãoMaterial:Trilho e elemento deslizante em aço temperado para rolamento.
Esferas em aço temperado para rolamento.
Gaiola de esferas em aço.
Versão:Trilho, elementos deslizantes e gaiola de esferas zincados.
Vias endurecidas por indução.
Esferas endurecidas.
Indicação:Extensão completa que consiste de dois trilhos de guia, atuando como elemento fixo e móvel e de dois elementos deslizantes, que unidos formam o elemento intermediário.
Esta disposição oferece às gaiolas de esferas abertas uma boa proteção contra sujeira. O curso máximo é maior do que o comprimento fechado do trilho telescópico. A posição de montagem deve ser de preferência horizontal. Para alcançar todos os furos de fixação, é necessário retirar na montagem o parafuso de bloqueio posicionado no trilho e reinserí-lo posteriormente.
O curso bilateral é alcançado pela remoção dos parafusos de bloqueio.

Os batentes internos servem para limitar a gaiola.
No sistema sob carga, utilize batentes externos.

Para a montagem do trilho devem ser utilizados parafusos de cabeça escareada, conforme DIN EN ISO 10642, com classe de resistência 10.9.

A velocidade máxima de deslocamento é de 0,8 m/s.

Temperatura de aplicação de -30 °C até +170 °C.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 21338 Trilhos telescópicos de via dupla 180 kB

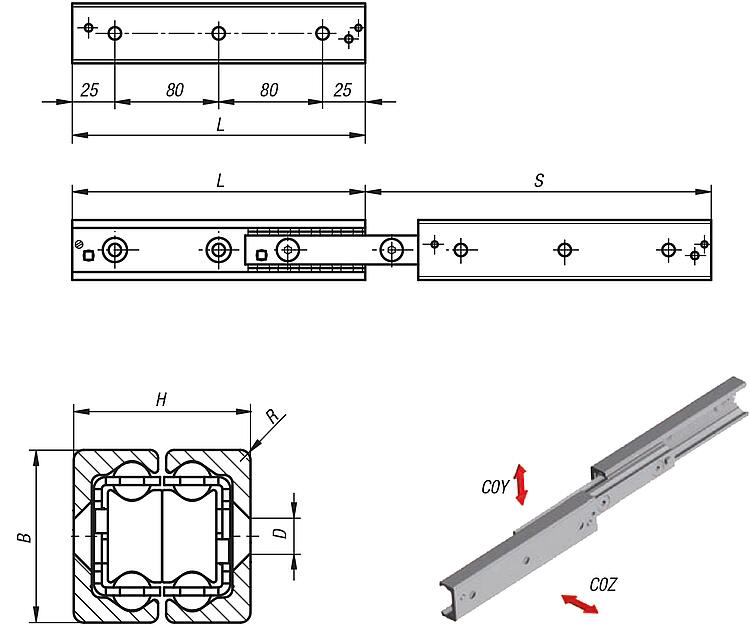

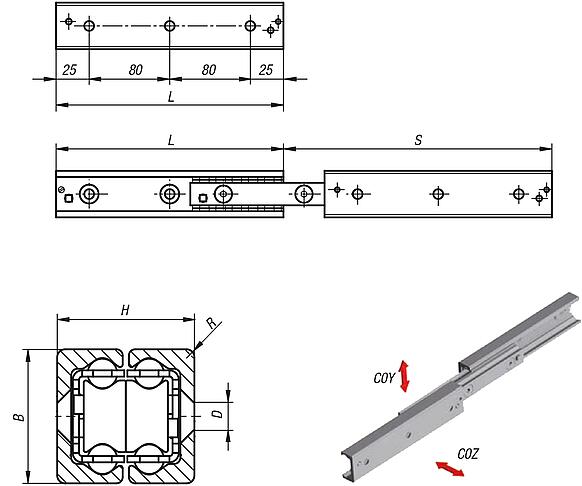

Desenhos

Trilhos telescópicos de via dupla

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo

TamanhoBC
(curso)
D
para parafuso
HLRC0Y
N
C0Z
N
Quantidade de
furos
CADAces.PreçoEncomendar
21338-2802102828232M52621014323023 172,49 €
21338-2803702828380M52637014824825 229,11 €
21338-2804502828434M52645013933936 254,52 €
21338-2805302828548M52653013323327 284,04 €
21338-3503703535406M63437025225225 258,47 €
21338-3504503535494M63445024294296 301,38 €
21338-3505303535558M63453023943947 329,00 €
21338-3506103535646M63461023383388 370,02 €
21338-4304504343486M8444502,5133112796 383,93 €
21338-4305304343556M8445302,5119311937 411,22 €
21338-4306104343626M8446102,5108210828 460,14 €
21338-4307704343796M8447702,584584510 552,28 €
21338-4309304343966M8449302,569369312 607,20 €
