21336Trilhos telescópicos em aço perfil em t duplo, extensão total,... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Trilho e elemento deslizante em aço temperado para rolamento.
Esferas em aço temperado para rolamento.
Gaiola de esferas em aço.
Versão:Trilho, elementos deslizantes e gaiola de esferas zincados.
Vias endurecidas por indução.
Esferas endurecidas.Indicação para encomenda:Venda avulsa.Indicação:Extensão completa que consiste de dois trilhos de guia, que unidos formam um perfil em T duplo, servindo de elemento
intermediário, assim como de dois elementos deslizantes, que atuam como elemento fixo e móvel, formando a ligação
para a construção anexa. Alta resistência e baixa flexão, devido ao design compacto e formato quadrado, além da
elevada capacidade de carga. O curso máximo é maior do que o comprimento fechado do trilho telescópico. A posição de
montagem deve ser de preferência horizontal. Para alcançar todos os furos de fixação, é necessário retirar na montagem
o parafuso de bloqueio posicionado no trilho e reinserí-lo posteriormente.
O curso bilateral é alcançado pela remoção dos parafusos de bloqueio.
Os batentes internos servem para limitar a gaiola.
No sistema sob carga, utilize batentes externos.
Forma A:
Para a montagem do trilho devem ser utilizados parafusos com classe de resistência 10.9.
Forma B:
Para a montagem do trilho devem ser utilizados parafusos de cabeça escareada conforme DIN EN ISO 10642, com classe de resistência 10.9.
A velocidade máxima de deslocamento é de 0,8 m/s.
Temperatura de aplicação de -30 °C até +170 °C.
Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

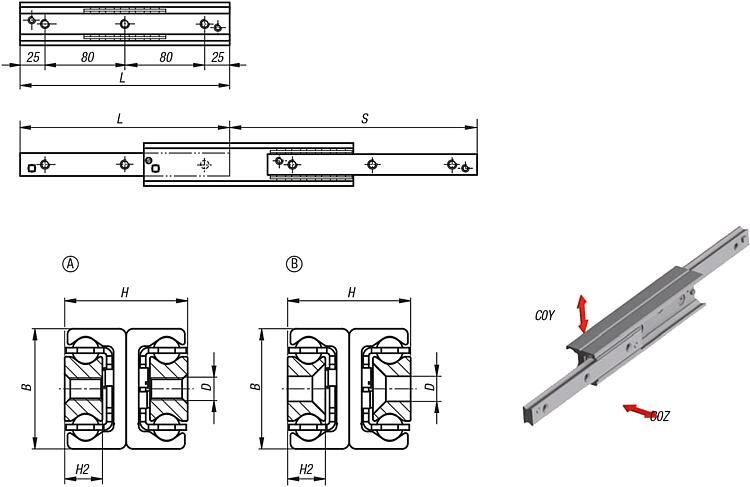

| Código do artigo | Forma
| Tipo
da forma | Tamanho | B | D
para parafuso | H | H2 | L | Curso
S | C0Y
N | C0Z
N | Quantidade de
furos | CAD | Aces. | Preço | Encomendar |
|---|
| 21336-1280210 | A | com furo roscado | 28 | 28 | M5 | 26 | 7,5 | 210 | 232 | 432 | 302 | 3 |  | | 216,81 € | | | 21336-1280370 | A | com furo roscado | 28 | 28 | M5 | 26 | 7,5 | 370 | 380 | 968 | 471 | 5 | | | 289,96 € | | | 21336-1280450 | A | com furo roscado | 28 | 28 | M5 | 26 | 7,5 | 450 | 464 | 1169 | 385 | 6 | | | 323,05 € | | | 21336-1280530 | A | com furo roscado | 28 | 28 | M5 | 26 | 7,5 | 530 | 548 | 1107 | 325 | 7 | | | 358,40 € | | | 21336-1350370 | A | com furo roscado | 35 | 35 | M6 | 34 | 10 | 370 | 406 | 1025 | 718 | 5 | | | 327,82 € | | | 21336-1350450 | A | com furo roscado | 35 | 35 | M6 | 34 | 10 | 450 | 494 | 1250 | 793 | 6 | | | 382,19 € | | | 21336-1350530 | A | com furo roscado | 35 | 35 | M6 | 34 | 10 | 530 | 558 | 1685 | 728 | 7 | | | 415,24 € | | | 21336-1350610 | A | com furo roscado | 35 | 35 | M6 | 34 | 10 | 610 | 646 | 1908 | 626 | 8 | | | 467,12 € | | | 21336-1430450 | A | com furo roscado | 43 | 43 | M8 | 44 | 13,5 | 450 | 486 | 1828 | 1279 | 6 | | | 485,92 € | | | 21336-1430530 | A | com furo roscado | 43 | 43 | M8 | 44 | 13,5 | 530 | 556 | 2375 | 1434 | 7 | | | 521,31 € | | | 21336-1430610 | A | com furo roscado | 43 | 43 | M8 | 44 | 13,5 | 610 | 626 | 2934 | 1300 | 8 | | | 582,44 € | | | 21336-1430770 | A | com furo roscado | 43 | 43 | M8 | 44 | 13,5 | 770 | 796 | 3055 | 1016 | 10 | | | 698,18 € | | | 21336-1430930 | A | com furo roscado | 43 | 43 | M8 | 44 | 13,5 | 930 | 966 | 2506 | 833 | 12 | | | 768,90 € | | | 21336-2280210 | B | com escareado | 28 | 28 | M5 | 26 | 7,5 | 210 | 232 | 432 | 302 | 3 | | | 216,81 € | | | 21336-2280370 | B | com escareado | 28 | 28 | M5 | 26 | 7,5 | 370 | 380 | 968 | 471 | 5 | | | 289,96 € | | | 21336-2280450 | B | com escareado | 28 | 28 | M5 | 26 | 7,5 | 450 | 464 | 1169 | 385 | 6 | | | 323,05 € | | | 21336-2280530 | B | com escareado | 28 | 28 | M5 | 26 | 7,5 | 530 | 548 | 1107 | 325 | 7 | | | 358,40 € | | | 21336-2350370 | B | com escareado | 35 | 35 | M6 | 34 | 10 | 370 | 406 | 1025 | 718 | 5 | | | 327,82 € | | | 21336-2350450 | B | com escareado | 35 | 35 | M6 | 34 | 10 | 450 | 494 | 1250 | 793 | 6 | | | 382,19 € | | | 21336-2350530 | B | com escareado | 35 | 35 | M6 | 34 | 10 | 530 | 558 | 1685 | 728 | 7 | | | 415,24 € | | | 21336-2350610 | B | com escareado | 35 | 35 | M6 | 34 | 10 | 610 | 646 | 1908 | 626 | 8 | | | 467,12 € | | | 21336-2430450 | B | com escareado | 43 | 43 | M8 | 44 | 13,5 | 450 | 486 | 1828 | 1279 | 6 | | | 485,92 € | | | 21336-2430530 | B | com escareado | 43 | 43 | M8 | 44 | 13,5 | 530 | 556 | 2375 | 1434 | 7 | | | 521,31 € | | | 21336-2430610 | B | com escareado | 43 | 43 | M8 | 44 | 13,5 | 610 | 626 | 2934 | 1300 | 8 | | | 582,44 € | | | 21336-2430770 | B | com escareado | 43 | 43 | M8 | 44 | 13,5 | 770 | 796 | 3055 | 1016 | 10 | | | 698,18 € | | | 21336-2430930 | B | com escareado | 43 | 43 | M8 | 44 | 13,5 | 930 | 966 | 2506 | 833 | 12 | | | 768,90 € | |
