Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:As fixações de encaixe são usadas para conectar dois componentes um com o outro por fechamento de forma em qualquer posição angular. As fixações de encaixe dentadas internamente (formato A–D) são combináveis com as fixações de encaixe dentadas externamente (forma E–H) de acordo com a aplicação desejada, dependendo da aplicação e das opções de montagem. A mola de pressão suporta uma rápida alteração de posição para uma nova posição angular. Material:Versão:Elemento de engate em aço brunido ou aço inoxidável sem tratamento.
Mola com superfície sem tratamento.
Parafusos de aço com classe de resistência 8.8, apretejado ou em aço inoxidável A 2-70, superfície sem tratamento.
Indicação para encomenda:Para os elementos de encaixe com dentes internos das formas A e B, estão incluídos no fornecimento dois parafusos de cabeça cilíndrica com sextavado interno M3x8 ou M5x10.
Para os elementos de encaixe com dentes externos (formulário E-H), está incluída no fornecimento uma mola de pressão em aço inoxidável.
Indicação:Para a fixação de elementos de encaixe da forma A ou B, devem ser utilizados parafusos de cabeça cilíndrica com sextavado interno de acordo com a DIN 7984, cabeça baixa.Funções:Os elementos de engate são utilizados para a regulação rotativa dos componentes. As possibilidades de fixação podem ser combinadas com base na aplicação.Acessórios:Parafusos cilíndricos DIN 912/DIN EN ISO 4762
Parafuso cilíndrico DIN 6912
Indicação de desenho:

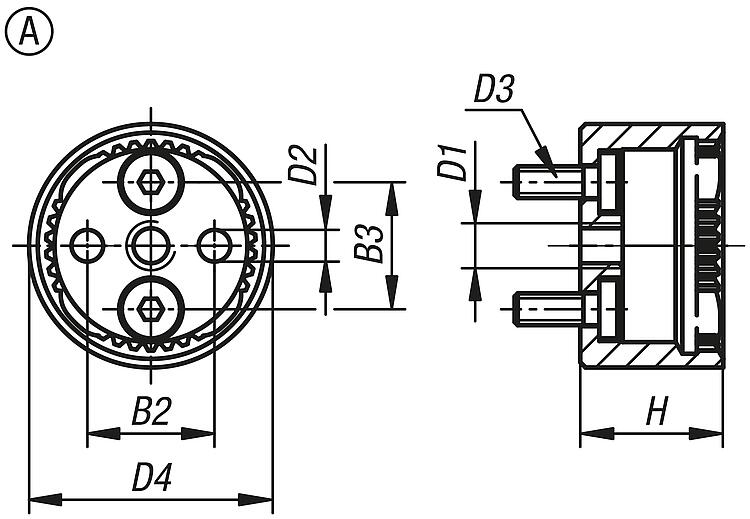

Forma A: Furo roscado central, com dentes internos, dois furos escareados para parafusos de cabeça cilíndrica com cabeça baixa, dois furos de ajuste
Forma B: Furo passante central, com dentes internos, dois furos escareados para parafusos de cabeça cilíndrica com cabeça baixa, dois furos de ajuste

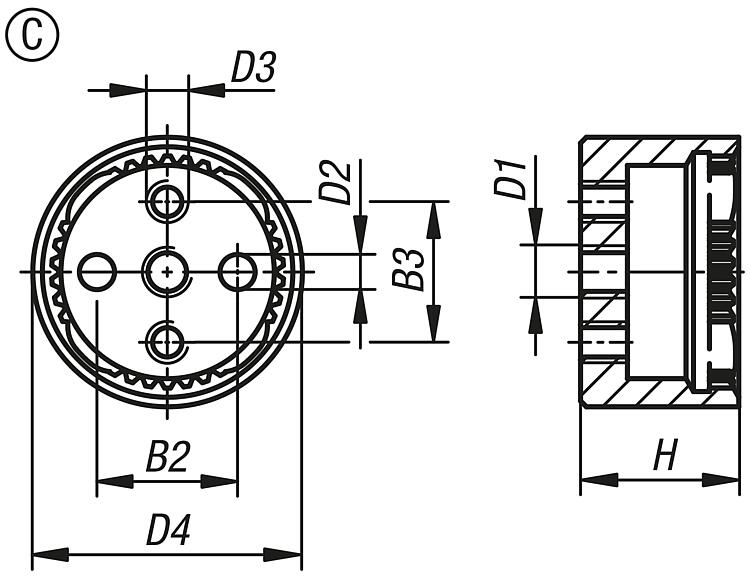

Forma C: Furo roscado central, com dentes internos, dois furos roscados para fixação, dois furos de ajuste
Forma D: Furo passante central, com dentes internos, dois furos roscados para fixação, dois furos de ajuste
Forma E: Furo roscado central, com dentes externos, dois furos escareados para parafusos de cabeça cilíndrica, dois furos de ajuste
Forma F: Furo passante central, com dentes externos, dois furos escareados para parafusos de cabeça cilíndrica, dois furos de ajuste
Forma G: Furo roscado central, com dentes externos, dois furos roscados, dois furos de ajuste
Forma H: Furo passante central, com dentes externos, dois furos roscados, dois furos de ajuste

1) desengatado
2) engatado
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 07820 Elementos de engate de aço ou aço inoxidável 628 kB

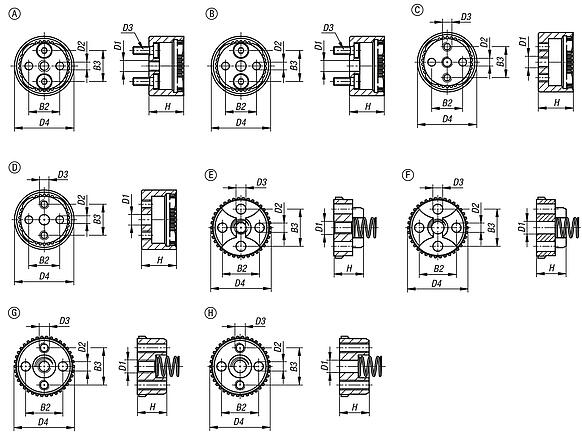

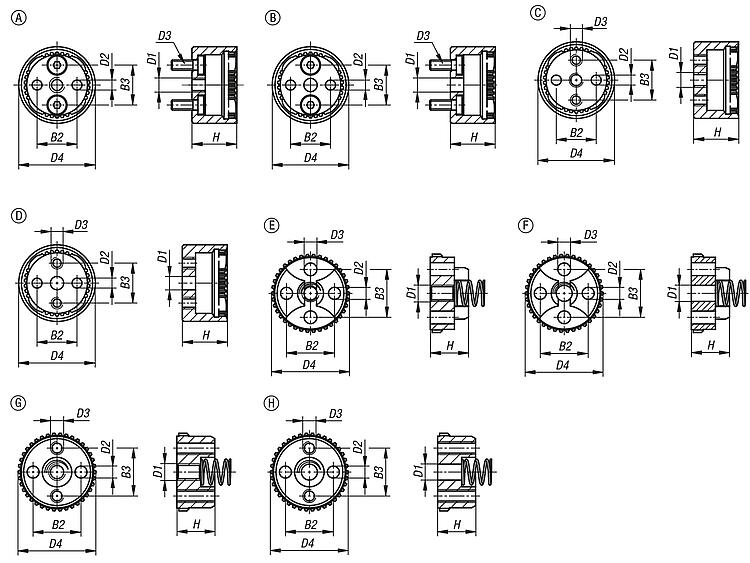

Desenhos (visão geral)

Elementos de engate de aço ou aço inoxidável

Elementos de engate, forma A com dentes internos

mais informações

Desenhos

Elementos de engate, forma A com dentes internos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
B2B3D1D2D3
para parafuso de cabeça
escareada ISO 10642
D4H

Quantidade
de dentes
CADAces.PreçoEncomendar
07820-12338Aaço1212M43H8M32313,53810,45 €
07820-13346Aaço1818M65H8M533194612,48 €
07820-112338Aaço inoxidável1212M43H8M32313,53813,89 €
07820-113346Aaço inoxidável1818M65H8M533194616,36 €

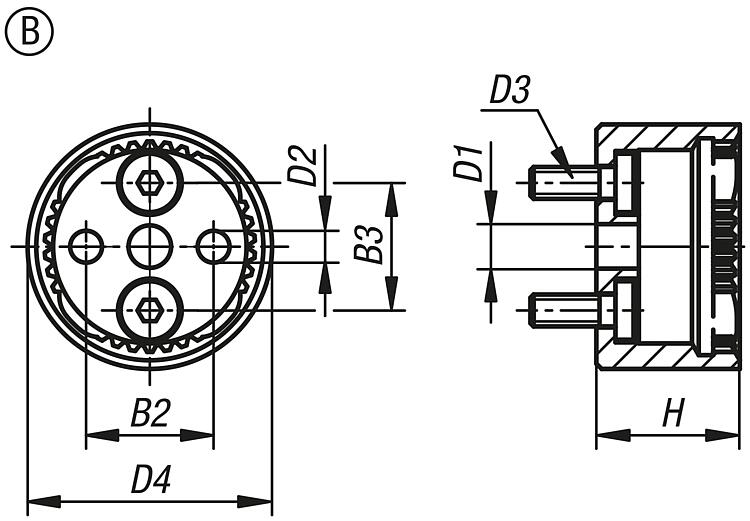

Elementos de engate, forma B com dentes internos

mais informações

Desenhos

Elementos de engate, forma B com dentes internos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
B2B3Ø do furo
D1
D2D3
para parafuso de cabeça
escareada ISO 10642
D4H

Quantidade
de dentes
CADAces.PreçoEncomendar
07820-22338Baço12124,23H8M32313,53810,45 €
07820-23346Baço18186,25H8M533194612,48 €
07820-122338Baço inoxidável12124,23H8M32313,53813,89 €
07820-123346Baço inoxidável18186,25H8M533194616,36 €

Elementos de engate, forma C com dentes internos

mais informações

Desenhos

Elementos de engate, forma C com dentes internos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
B2B3D1D2D3D4H

Quantidade
de dentes
CADAces.PreçoEncomendar
07820-32338Caço1212M43H8M32313,538 10,74 €
07820-33346Caço1818M65H8M5331946 12,82 €
07820-132338Caço inoxidável1212M43H8M32313,538 14,28 €
07820-133346Caço inoxidável1818M65H8M5331946 16,82 €

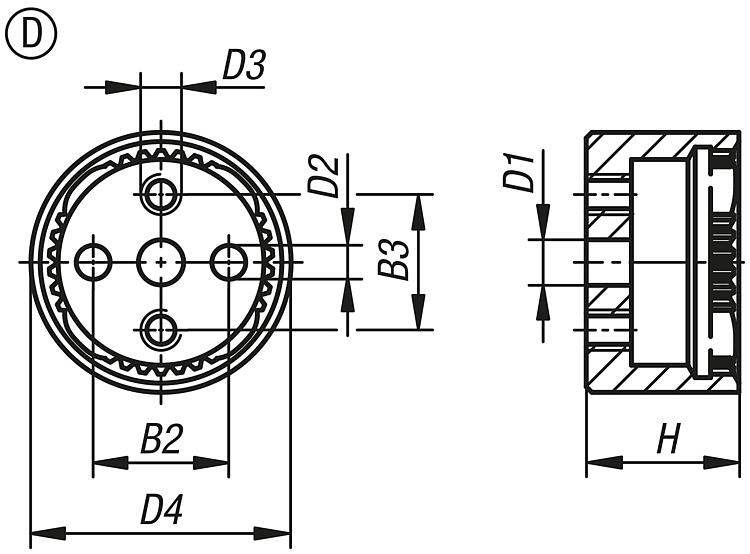

Elementos de engate, forma D com dentes internos

mais informações

Desenhos

Elementos de engate, forma D com dentes internos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
B2B3Ø do furo
D1
D2D3D4H

Quantidade
de dentes
CADAces.PreçoEncomendar
07820-42338Daço12124,23H8M32313,538 10,74 €
07820-43346Daço18186,25H8M5331946 12,82 €
07820-142338Daço inoxidável12124,23H8M32313,538 14,28 €
07820-143346Daço inoxidável18186,25H8M5331946 16,82 €

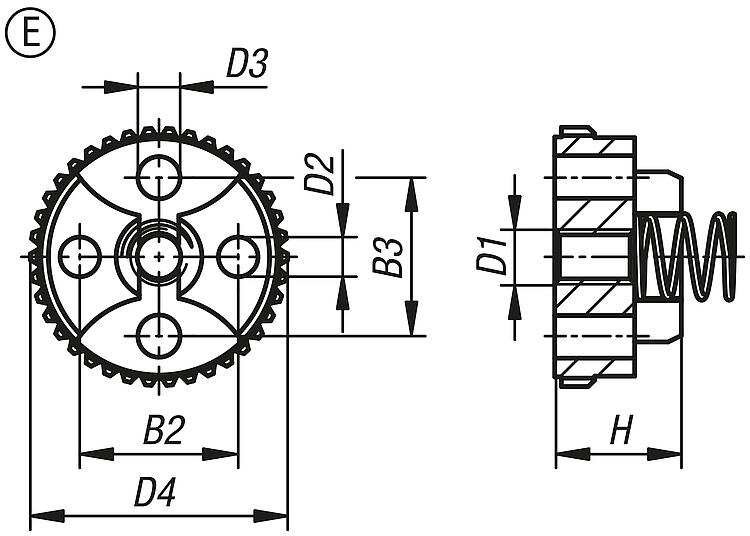

Elementos de engate, forma E com dentes externos

mais informações

Desenhos

Elementos de engate, forma E com dentes externos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
B2B3D1D2D3
para parafuso de cabeça
escareada ISO 10642
D4H

Quantidade
de dentes
CADAces.PreçoEncomendar
07820-52338Eaço1212M43H8M3239,53810,45 €
07820-53346Eaço1818M65H8M533134612,48 €
07820-152338Eaço inoxidável1212M43H8M3239,53813,89 €
07820-153346Eaço inoxidável1818M65H8M533134616,36 €

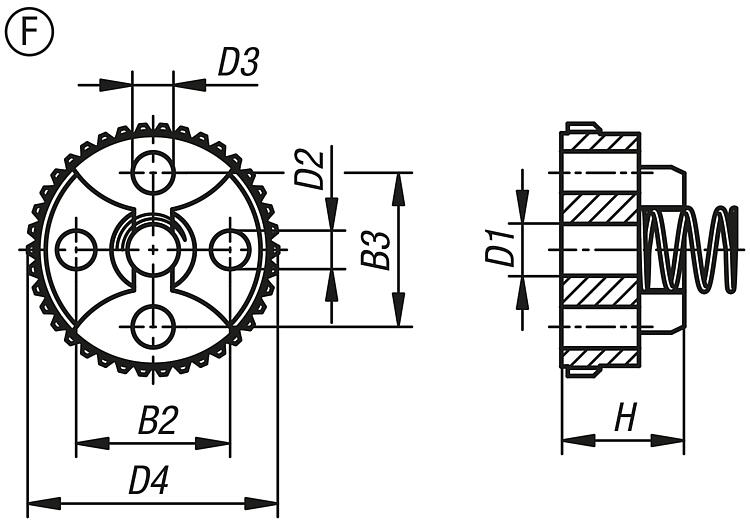

Elementos de engate, forma F com dentes externos

mais informações

Desenhos

Elementos de engate, forma F com dentes externos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
B2B3Ø do furo
D1
D2D3
para parafuso de cabeça
escareada ISO 10642
D4H

Quantidade
de dentes
CADAces.PreçoEncomendar
07820-62338Faço12124,23H8M3239,53810,45 €
07820-63346Faço18186,25H8M533134612,48 €
07820-162338Faço inoxidável12124,23H8M3239,53813,89 €
07820-163346Faço inoxidável18186,25H8M533134616,36 €

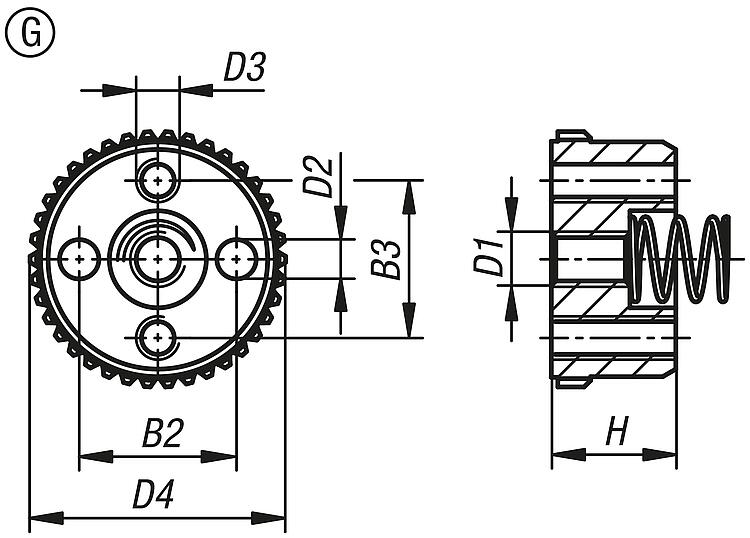

Elementos de engate, forma G com dentes externos

mais informações

Desenhos

Elementos de engate, forma G com dentes externos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
B2B3D1D2D3D4H

Quantidade
de dentes
CADAces.PreçoEncomendar
07820-72338Gaço1212M43H8M3239,53810,45 €
07820-73346Gaço1818M65H8M533134612,48 €
07820-172338Gaço inoxidável1212M43H8M3239,53813,89 €
07820-173346Gaço inoxidável1818M65H8M533134616,36 €

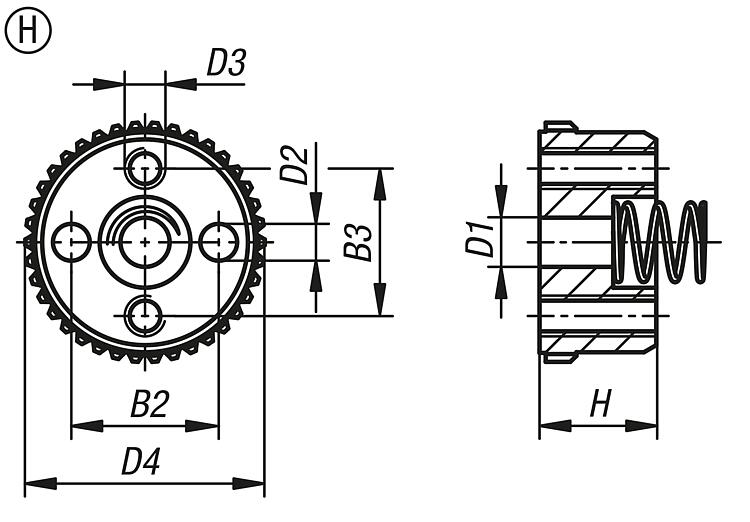

Elementos de engate, forma H com dentes externos

mais informações

Desenhos

Elementos de engate, forma H com dentes externos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
B2B3Ø do furo
D1
D2D3D4H

Quantidade
de dentes
CADAces.PreçoEncomendar
07820-82338Haço12124,23H8M3239,53810,45 €
07820-183346Haço inoxidável18186,25H8M533134616,36 €
07820-83346Haço18186,25H8M533134612,48 €
07820-182338Haço inoxidável12124,23H8M3239,53813,89 €
