        Manípulos de três pontas

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Manípulo em termoplástico reforçado com shot peening.
Tampa em termoplástico.
Peças em aço com classe de resistência 5.8.Versão:Manípulo e tampa em grafite escuro (RAL 7021).
Peças de aço passivado azul.Sob consulta:Outros comprimentos de parafusos e cores adicionais.
Peças de aço em aço inoxidável.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06699 Manípulos de três pontas

143 kB

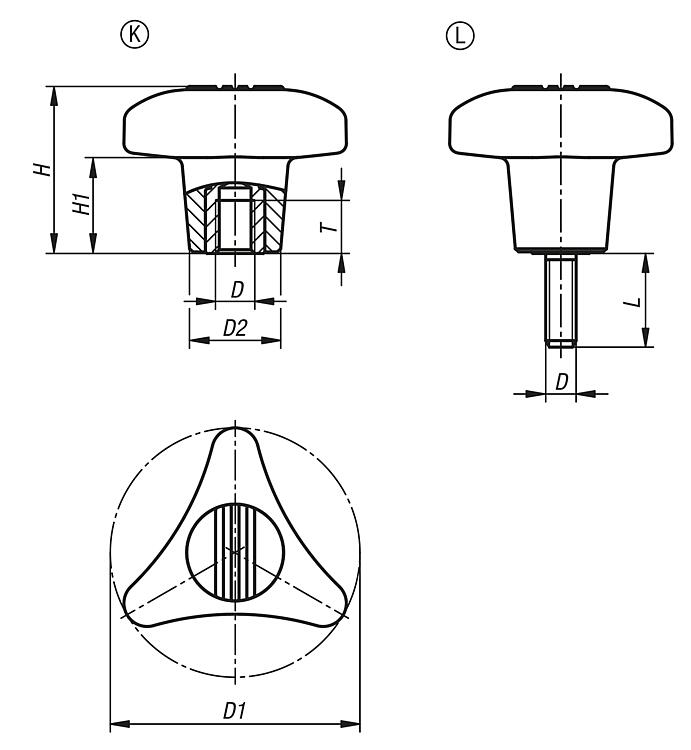

Desenhos (visão geral)

Manípulo de três pontas com rosca fêmea

mais informações

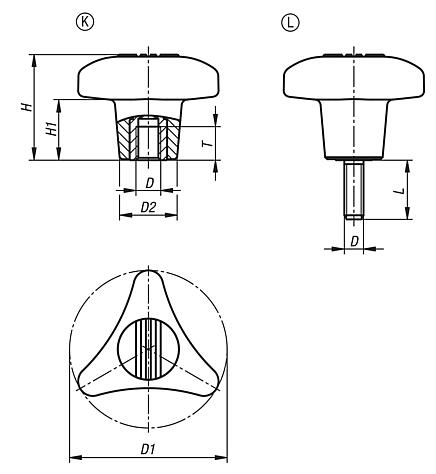

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	T	Preço
06699-18008	K	M8	80	29,2	53,5	31	17	4,42 €
06699-18010	K	M10	80	29,2	53,5	31	17	4,42 €
06699-18012	K	M12	80	29,2	53,5	31	17	4,81 €

Manípulo de três pontas com rosca macho

mais informações

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	L	T	Preço
06699-18008X	L	M8	80	29,2	53,5	31	15	-	4,42 €
06699-18008X	L	M8	80	29,2	53,5	31	20	-	4,42 €
06699-18008X	L	M8	80	29,2	53,5	31	30	-	4,57 €
06699-18008X	L	M8	80	29,2	53,5	31	40	-	4,68 €
06699-18008X	L	M8	80	29,2	53,5	31	50	-	4,68 €
06699-18010X	L	M10	80	29,2	53,5	31	15	-	4,68 €
06699-18010X	L	M10	80	29,2	53,5	31	20	-	4,68 €
06699-18010X	L	M10	80	29,2	53,5	31	30	-	4,68 €
06699-18010X	L	M10	80	29,2	53,5	31	40	-	4,81 €
06699-18010X	L	M10	80	29,2	53,5	31	50	-	4,81 €
06699-18012X	L	M12	80	29,2	53,5	31	15	-	4,81 €
06699-18012X	L	M12	80	29,2	53,5	31	20	-	4,81 €
06699-18012X	L	M12	80	29,2	53,5	31	30	-	4,81 €
06699-18012X	L	M12	80	29,2	53,5	31	40	-	5,07 €
06699-18012X	L	M12	80	29,2	53,5	31	50	-	5,07 €
