        Manípulos em estrela conforme DIN 6336, peças de aço em aço inoxidável

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Duroplástico fenólico PF 31, preto.
Bucha ou pino roscado em aço inoxidável 1.4301.

Versão:peça altamente polida.Sob consulta:Cores adicionais.Indicação de desenho:

Forma K: bucha roscada
Forma L: rosca macho

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06209 Manípulos em estrela conforme DIN 6336, peças de aço em aço inoxidável

128 kB

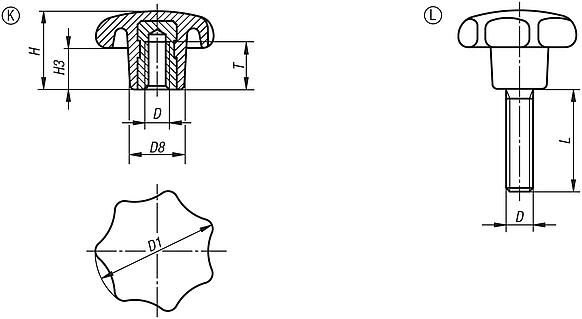

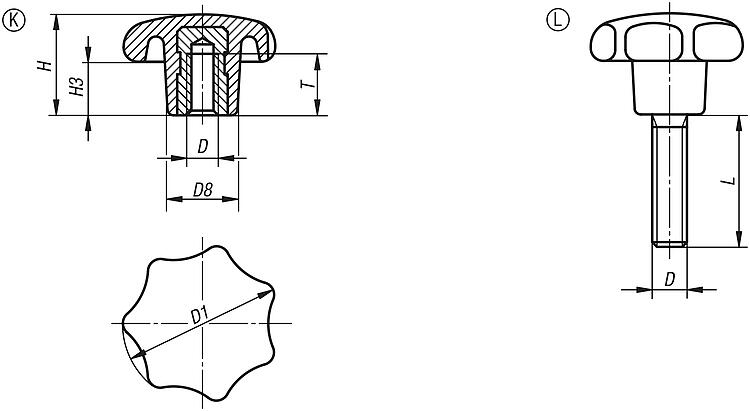

Desenhos (visão geral)

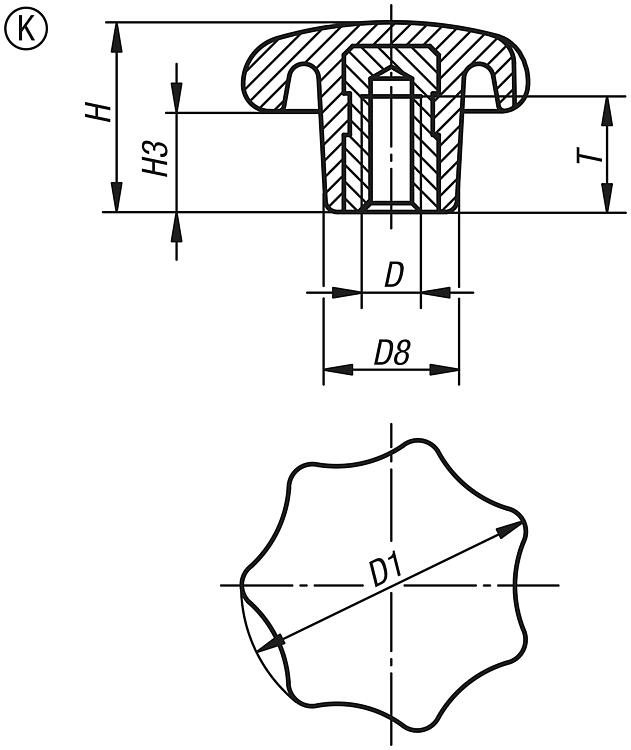

Manípulos em estrela semelhantes à norma DIN 6336, peças de aço em aço inoxidável, forma K com bucha roscada

mais informações

Desenhos

Manípulos em estrela semelhantes à norma DIN 6336, peças de aço em aço inoxidável, forma K com bucha roscada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D8	H	H3	T	Preço
06209-22505	K	M5	25	12	16	8	7,5	2,77 €
06209-23206	K	M6	32	14	20	10	12	2,81 €
06209-24008	K	M8	40	18	25	13	14	3,28 €
06209-25010	K	M10	50	22	32	17	18	4,15 €
06209-26312	K	M12	63	26	40	21	22	5,92 €
06209-28016	K	M16	80	35	50	25	24	10,87 €

Manípulos em estrela semelhantes à norma DIN 6336, peças de aço em aço inoxidável, forma L com rosca macho

mais informações

Desenhos

Manípulos em estrela semelhantes à norma DIN 6336, peças de aço em aço inoxidável, forma L com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D8	H	H3	L	Preço
06209-42505X15	L	M5	25	12	16	8	15	1,90 €
06209-42505X20	L	M5	25	12	16	8	20	2,00 €
06209-42505X25	L	M5	25	12	16	8	25	2,01 €
06209-43206X15	L	M6	32	14	20	10	15	1,90 €
06209-43206X20	L	M6	32	14	20	10	20	2,00 €
06209-43206X25	L	M6	32	14	20	10	25	2,01 €
06209-43206X30	L	M6	32	14	20	10	30	2,02 €
06209-43206X40	L	M6	32	14	20	10	40	2,35 €
06209-44008X20	L	M8	40	18	25	13	20	2,69 €
06209-44008X25	L	M8	40	18	25	13	25	2,73 €
06209-44008X30	L	M8	40	18	25	13	30	2,96 €
06209-44008X40	L	M8	40	18	25	13	40	3,83 €
06209-44008X50	L	M8	40	18	25	13	50	4,27 €
06209-45010X25	L	M10	50	22	32	17	25	3,36 €
06209-45010X30	L	M10	50	22	32	17	30	3,40 €
06209-45010X40	L	M10	50	22	32	17	40	3,47 €
06209-45010X50	L	M10	50	22	32	17	50	4,46 €
06209-46312X30	L	M12	63	26	40	21	30	4,36 €
06209-46312X40	L	M12	63	26	40	21	40	4,46 €
06209-46312X50	L	M12	63	26	40	21	50	4,61 €
06209-46312X60	L	M12	63	26	40	21	60	4,81 €
06209-48016X30	L	M16	80	35	50	25	30	7,49 €
06209-48016X40	L	M16	80	35	50	25	40	7,68 €
06209-48016X50	L	M16	80	35	50	25	50	7,95 €
06209-48016X60	L	M16	80	35	50	25	60	8,29 €
