06194Manípulos em estrela em aço inoxidável semelhantes à norma DIN... |
voltar |
|
|
DescriçãoMaterial:Aço inoxidável 1.4308.
Pino roscado em aço inoxidável 1.4305.
Pino de travessa em aço inoxidável 1.4310. Versão:Retificado e polido ou jateado.

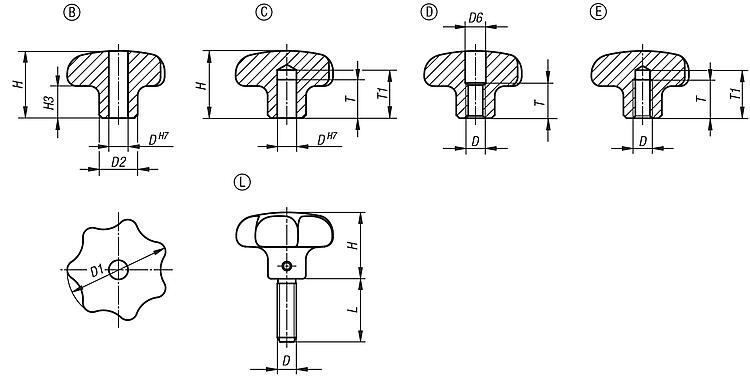

Pino roscado e pino de travessa com superfícies sem tratamento.Indicação de desenho:Forma B: furo passante
Forma C: furo cego
Forma D: rosca furada
Forma E: furo cego roscado
Forma L: com rosca macho DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|

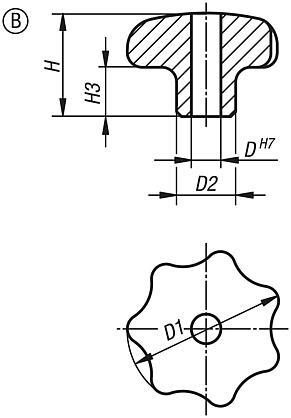

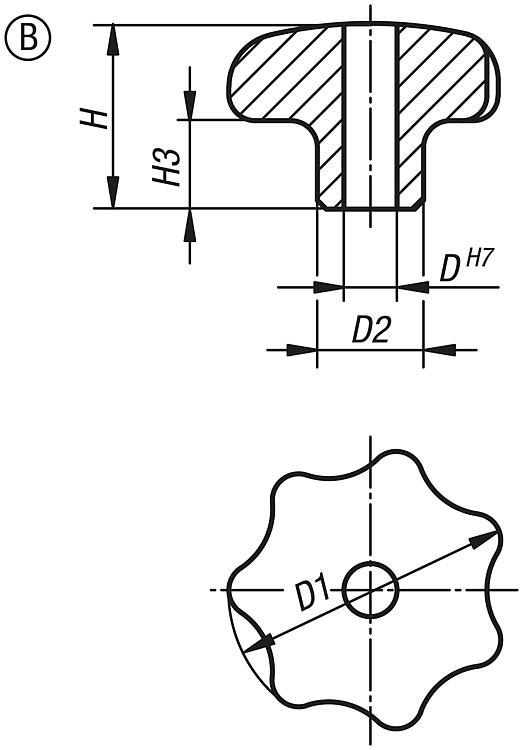

Manípulos em estrela de aço inoxidável, semelhantes à norma DIN 6336, forma B, furo passante |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Superfície
Corpo básico | D | D1 | D2 | H | H3 | CAD | Aces. | Preço | Encomendar |
|---|
| 06194-232062 | B | polido | 6 | 32 | 12 | 21 | 10 |  | | 0,00 € | | | 06194-240082 | B | polido | 8 | 40 | 14 | 26 | 13 | | | 0,00 € | | | 06194-250102 | B | polido | 10 | 50 | 18 | 34 | 17 | | | 0,00 € | | | 06194-263122 | B | polido | 12 | 63 | 20 | 42 | 21 | | | 0,00 € | | | 06194-232063 | B | jateado | 6 | 32 | 12 | 21 | 10 | | | 0,00 € | | | 06194-240083 | B | jateado | 8 | 40 | 14 | 26 | 13 | | | 0,00 € | | | 06194-250103 | B | jateado | 10 | 50 | 18 | 34 | 17 | | | 0,00 € | | | 06194-263123 | B | jateado | 12 | 63 | 20 | 42 | 21 | | | 0,00 € | |
|

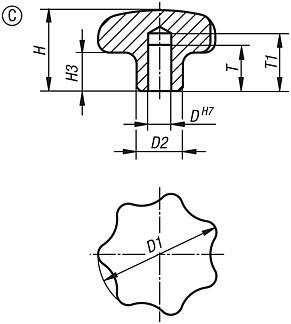

Manípulos em estrela de aço inoxidável, semelhantes à norma DIN 6336, forma C, furo cego |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Superfície
Corpo básico | D | D1 | D2 | H | H3 | T | T1 | CAD | Aces. | Preço | Encomendar |
|---|
| 06194-332062 | C | polido | 6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 0,00 € | | | 06194-340082 | C | polido | 8 | 40 | 14 | 26 | 13 | 15 | 18 | | | 0,00 € | | | 06194-350102 | C | polido | 10 | 50 | 18 | 34 | 17 | 18 | 21 | | | 0,00 € | | | 06194-363122 | C | polido | 12 | 63 | 20 | 42 | 21 | 22 | 25 | | | 0,00 € | | | 06194-332063 | C | jateado | 6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 0,00 € | | | 06194-340083 | C | jateado | 8 | 40 | 14 | 26 | 13 | 15 | 18 | | | 0,00 € | | | 06194-350103 | C | jateado | 10 | 50 | 18 | 34 | 17 | 18 | 21 | | | 0,00 € | | | 06194-363123 | C | jateado | 12 | 63 | 20 | 42 | 21 | 22 | 25 | | | 0,00 € | |
|

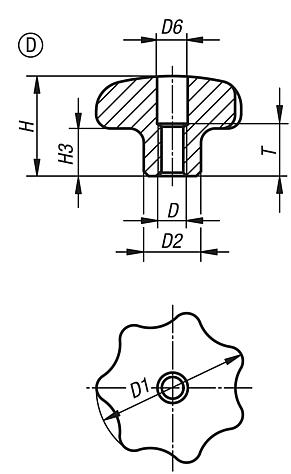

Manípulos em estrela de aço inoxidável, semelhantes à norma DIN 6336, forma D, rosca furada |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Superfície
Corpo básico | D
| D1 | D2 | D6 | H | H3 | T | CAD | Aces. | Preço | Encomendar |
|---|
| 06194-432062 | D | polido | M6 | 32 | 12 | 6,4 | 21 | 10 | 11 | | | 0,00 € | | | 06194-440082 | D | polido | M8 | 40 | 14 | 8,4 | 26 | 13 | 14 | | | 0,00 € | | | 06194-450102 | D | polido | M10 | 50 | 18 | 10,5 | 34 | 17 | 18 | | | 0,00 € | | | 06194-463122 | D | polido | M12 | 63 | 20 | 13 | 42 | 21 | 22 | | | 0,00 € | | | 06194-432063 | D | jateado | M6 | 32 | 12 | 6,4 | 21 | 10 | 11 | | | 0,00 € | | | 06194-440083 | D | jateado | M8 | 40 | 14 | 8,4 | 26 | 13 | 14 | | | 0,00 € | | | 06194-450103 | D | jateado | M10 | 50 | 18 | 10,5 | 34 | 17 | 18 | | | 0,00 € | | | 06194-463123 | D | jateado | M12 | 63 | 20 | 13 | 42 | 21 | 22 | | | 0,00 € | |
|

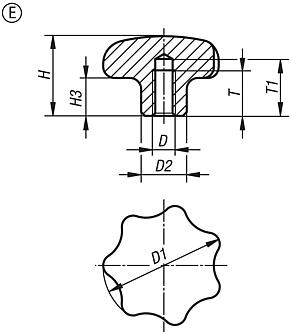

Manípulos em estrela de aço inoxidável, semelhantes à norma DIN 6336, forma E, furo cego roscado |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Superfície
Corpo básico | D
| D1 | D2 | H | H3 | T | T1 | CAD | Aces. | Preço | Encomendar |
|---|
| 06194-532062 | E | polido | M6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 0,00 € | | | 06194-540082 | E | polido | M8 | 40 | 14 | 26 | 13 | 15 | 18 | | | 0,00 € | | | 06194-550102 | E | polido | M10 | 50 | 18 | 34 | 17 | 18 | 21 | | | 0,00 € | | | 06194-563122 | E | polido | M12 | 63 | 20 | 42 | 21 | 22 | 25 | | | 0,00 € | | | 06194-532063 | E | jateado | M6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 0,00 € | | | 06194-540083 | E | jateado | M8 | 40 | 14 | 26 | 13 | 15 | 18 | | | 0,00 € | | | 06194-550103 | E | jateado | M10 | 50 | 18 | 34 | 17 | 18 | 21 | | | 0,00 € | | | 06194-563123 | E | jateado | M12 | 63 | 20 | 42 | 21 | 22 | 25 | | | 0,00 € | |
|
Manípulos em estrela de aço inoxidável, semelhantes à norma DIN 6336, forma L, com rosca macho |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Superfície
Corpo básico | D | D1
| D2 | H | H3 | L | CAD | Aces. | Preço | Encomendar |
|---|
| 06194-632063X15 | L | jateado | M6 | 32 | 12 | 21 | 10 | 15 | | | 0,00 € | | | 06194-632063X20 | L | jateado | M6 | 32 | 12 | 21 | 10 | 20 | | | 0,00 € | | | 06194-632063X25 | L | jateado | M6 | 32 | 12 | 21 | 10 | 25 | | | 0,00 € | | | 06194-632063X30 | L | jateado | M6 | 32 | 12 | 21 | 10 | 30 | | | 0,00 € | | | 06194-640083X20 | L | jateado | M8 | 40 | 14 | 26 | 13 | 20 | | | 0,00 € | | | 06194-640083X25 | L | jateado | M8 | 40 | 14 | 26 | 13 | 25 | | | 0,00 € | | | 06194-640083X30 | L | jateado | M8 | 40 | 14 | 26 | 13 | 30 | | | 0,00 € | | | 06194-640083X40 | L | jateado | M8 | 40 | 14 | 26 | 13 | 40 | | | 0,00 € | | | 06194-650103X25 | L | jateado | M10 | 50 | 18 | 34 | 17 | 25 | | | 0,00 € | | | 06194-650103X30 | L | jateado | M10 | 50 | 18 | 34 | 17 | 30 | | | 0,00 € | | | 06194-650103X40 | L | jateado | M10 | 50 | 18 | 34 | 17 | 40 | | | 0,00 € | | | 06194-650103X50 | L | jateado | M10 | 50 | 18 | 34 | 17 | 50 | | | 0,00 € | | | 06194-663123X30 | L | jateado | M12 | 63 | 20 | 42 | 21 | 30 | | | 0,00 € | | | 06194-663123X40 | L | jateado | M12 | 63 | 20 | 42 | 21 | 40 | | | 0,00 € | | | 06194-663123X50 | L | jateado | M12 | 63 | 20 | 42 | 21 | 50 | | | 0,00 € | | | 06194-663123X60 | L | jateado | M12 | 63 | 20 | 42 | 21 | 60 | | | 0,00 € | |
|
