        Garra de fixação

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:endurecido (52 +2 HRC) e brunido.Indicação:As garras de fixação foram planejadas para a montagem nos mordentes das morsas. Para montagem, basta apenas uma ranhura com furos roscados. As arestas afiadas das garras de fixação apertam a peça, evitando a movimentação lateral e horizontal.

– A fixação por fechamento de forma possibilita altos valores de corte.
– Baixas alturas de fixação de 1,5 mm (economiza custos com material).
– O contorno das garras gera uma leve pressão para baixo.

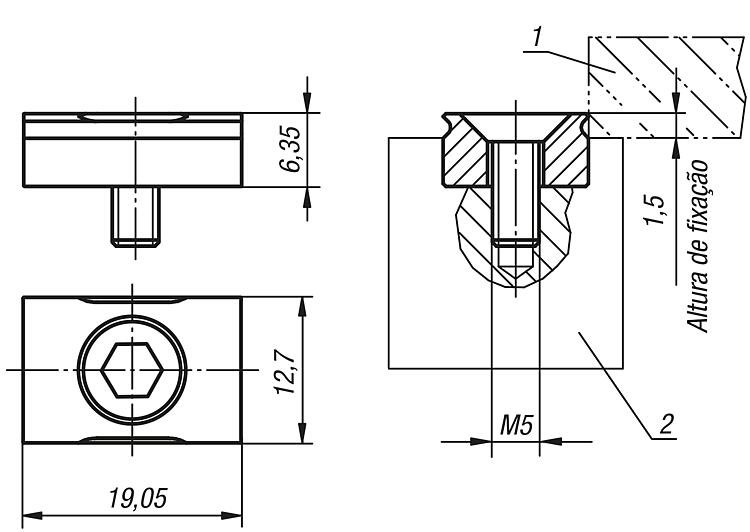

Batente adequado disponível como acessório.Indicação de desenho:

1) Peça de usinagem
2) Mordente

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
