        Garra de fixação redonda

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:endurecido (52 +2 HRC) e brunido.Indicação:As garras de fixação foram planejadas para a montagem nos mordentes das morsas. Para a montagem basta apenas um escareado com furos roscados. As arestas afiadas das garras de fixação apertam a peça de trabalho e evitam a movimentação lateral e horizontal.

– A fixação por fechamento de forma possibilita altos valores de corte.
– Baixas alturas de fixação de 1,5 mm (economiza custos com material).
– O contorno das garras gera uma leve pressão para baixo.

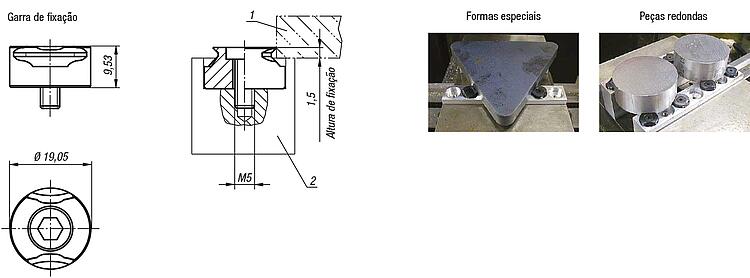

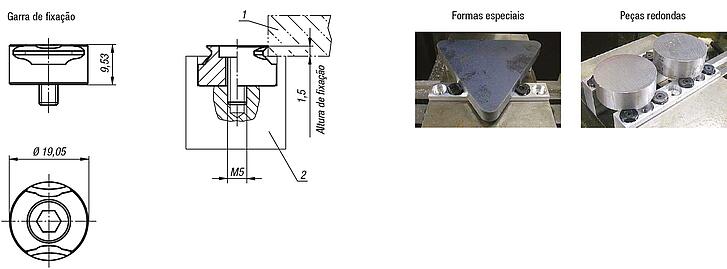

As garras de fixação ampliam as possibilidades de aplicação de sua morsa. Através de sua aplicação, podem ser fixadas peças de trabalho redondas, com contornos e medidas maiores, com rapidez e segurança.Indicação de desenho:

1) Peça de trabalho
2) Mordente

Particularidades:
