Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Corpo em aço de usinagem fácil.
Esfera em POM (Poliacetal).
Mola em aço inoxidável.
Versão:Corpo brunido.
Esfera com superfície sem tratamento.
Indicação:O posicionador de efeito lateral tem que estar pressionado para dentro do furo na medida mínima de L3. Ele serve para o posicionamento e pressionamento de peças pequenas em dispositivos. No processo de usinagem mecânica de uma peça pode ser necessário prendê-la adicionalmente com outro meio de fixação. Ao armazenar dispositivos, é preciso certificar-se de que a mola de plástico não suporte carga.

A força de mola indicada representa um valor médio estatístico.

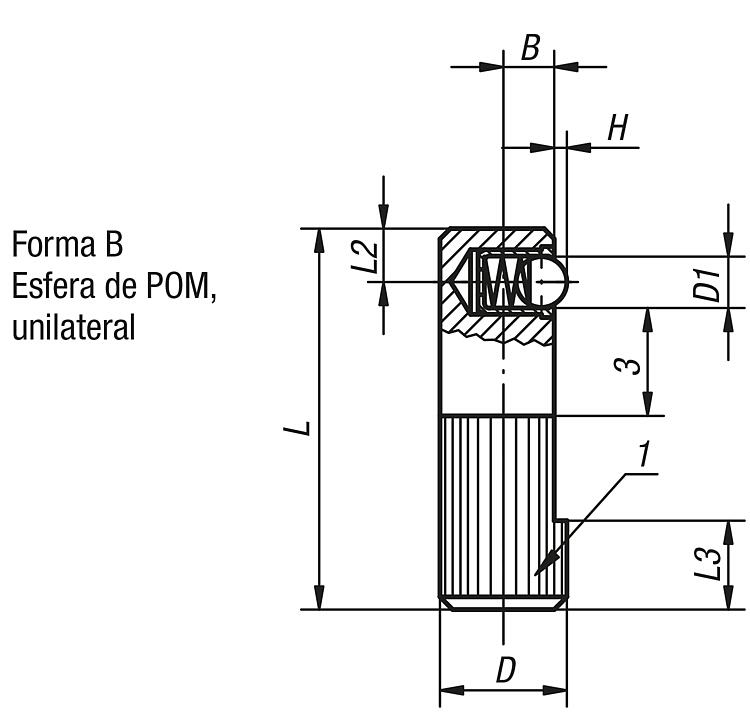

Indicação de desenho:
1) Serrilha
2) Punção
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 03340_B Posicionadores de efeito lateral com mola, forma B 160 kB

Desenhos

Posicionadores de efeito lateral com mola, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaDD1HLL2L3BFuro de
alojamento
H8
Força de
mola inicial
F1 aprox. N
Força de
mola final
F2 aprox. N
CADAces.PreçoEncomendar
03340-108B830,7253,663,282,56,5 6,46 €
03340-110B1041,0304,274104,59 6,58 €
03340-112B1251,5354,895126,513 6,70 €
03340-114B146,51,8405,8105,414818 7,14 €
