DescriçãoMaterial:Aço.Versão:Bucha roscada galvanizada, azul cromada.
Pino roscado cementado, brunido.
Com força de mola padrão ou aumentada.
Indicação:Os posicionadores de tração e pressão com mola, também conhecidos como posicionadores universais, servem para travar, posicionar ou fixar diversos componentes. O pino roscado, que devido ao seu formato sextavado está protegido contra a torção, pode ser utilizado como pino de tração ou de pressão.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 03339 Posicionadores de tração e pressão com mola e proteção contra torção 154 kB

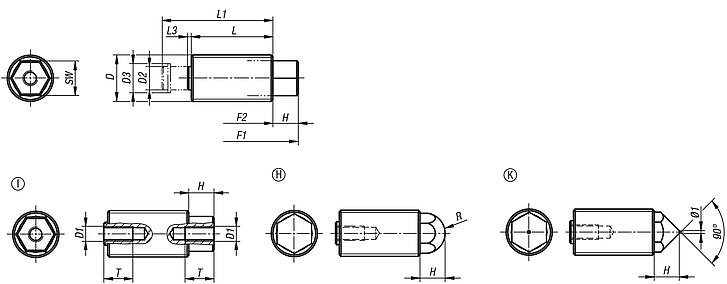

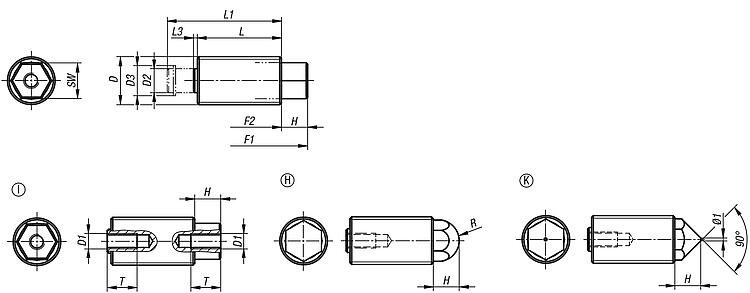

Desenhos (visão geral)

Posicionadores de tração e pressão com mola e proteção contra torção

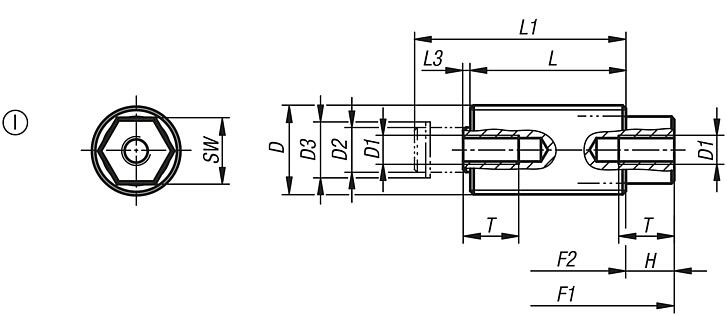

Posicionadores de tração e pressão com mola e proteção contra torção, Forma I

mais informações

Desenhos

Posicionadores de tração e pressão com mola e proteção contra torção, Forma I

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaEspécieDSWD1D2D3F1
(N)
F2
(N)
C
(curso)
LL1L3T
mín.
CADAces.PreçoEncomendar
03339-1112IForça de mola padrãoM12x1,58M45,56,7816386,122027,51,388 7,20 €
03339-1116IForça de mola padrãoM16x1,512M581025718,728381,310 8,12 €
03339-1120IForça de mola padrãoM20x1,515M61012,24014010,334472,712 10,12 €
03339-1212IForça de mola aumentadaM12x1,58M45,56,7820606,122027,51,388 7,20 €
03339-1216IForça de mola aumentadaM16x1,512M5810351038,728381,310 8,12 €
03339-1220IForça de mola aumentadaM20x1,515M61012,26017510,334472,712 10,12 €

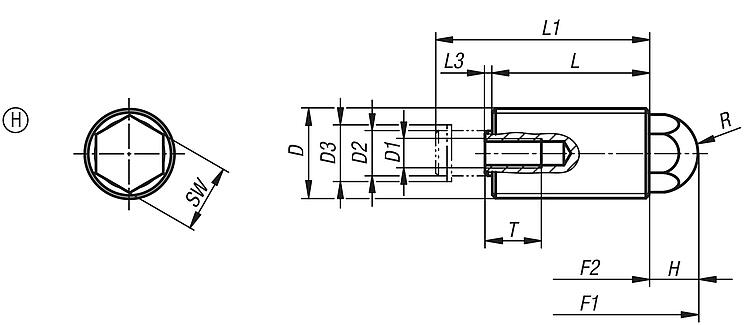

Posicionadores de tração e pressão com mola e proteção contra torção, Forma H

mais informações

Desenhos

Posicionadores de tração e pressão com mola e proteção contra torção, Forma H

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoForma

Versão

DSWD1D2D3F1
(N)
F2
(N)
C
(curso)
LL1L3RT
mín.
CADAces.PreçoEncomendar
03339-2112HForça de mola padrãoM12x1,58M45,56,7816386,122027,51,385,58 6,56 €
03339-2116HForça de mola padrãoM16x1,512M581025718,728381,3710 7,53 €
03339-2120HForça de mola padrãoM20x1,515M61012,24014010,334472,7912 9,05 €
03339-2212HForça de mola aumentadaM12x1,58M45,56,7820606,122027,51,385,58 6,56 €
03339-2216HForça de mola aumentadaM16x1,512M5810351038,728381,3710 7,53 €
03339-2220HForça de mola aumentadaM20x1,515M61012,26017510,334472,7912 9,05 €

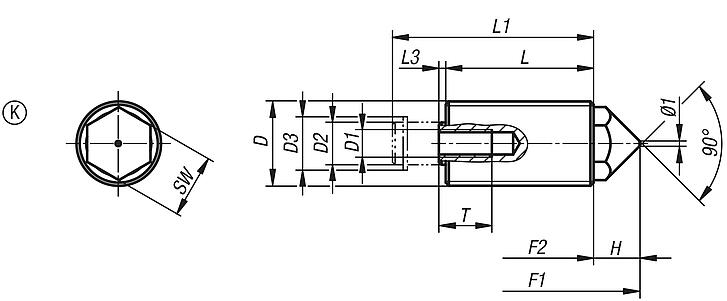

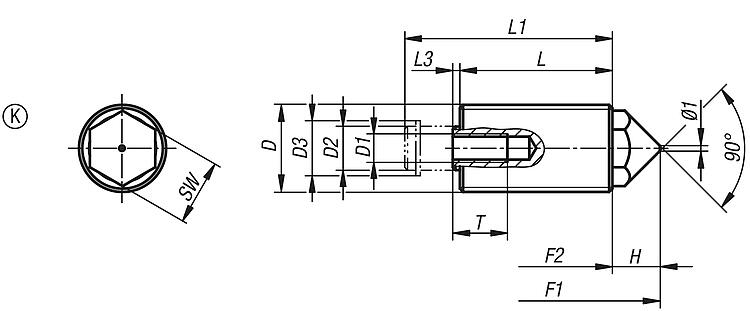

Posicionadores de tração e pressão com mola e proteção contra torção, Forma K

mais informações

Desenhos

Posicionadores de tração e pressão com mola e proteção contra torção, Forma K

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaEspécieDSWD1D2D3F1
(N)
F2
(N)
C
(curso)
LL1L3T
mín.
CADAces.PreçoEncomendar
03339-3112KForça de mola padrãoM12x1,58M45,56,7816386,122027,51,388 6,00 €
03339-3116KForça de mola padrãoM16x1,512M581025718,728381,310 7,06 €
03339-3120KForça de mola padrãoM20x1,515M61012,24014010,334472,712 8,89 €
03339-3212KForça de mola aumentadaM12x1,58M45,56,7820606,122027,51,388 6,00 €
03339-3216KForça de mola aumentadaM16x1,512M5810351038,728381,310 7,06 €
03339-3220KForça de mola aumentadaM20x1,515M61012,26017510,334472,712 8,89 €
