Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Versão em aço:
Pino de guia para travamento endurecido:
Classe de resistência 5.8.

Versão em aço inoxidável:
Pino de guia para travamento endurecido:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4034.

Pino de guia para travamento não endurecido:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4305.

Manípulo de cabeça cogumelo em termoplástico grafite escuro.

Versão:Versão em aço:
Pino de guia para travamento endurecido, retificado e brunido.

Versão em aço inoxidável:
Pino de guia endurecido, retificado e com superfície sem tratamento.
Pino de guia não endurecido, retificado e com superfície sem tratamento.
Indicação:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 03089_D Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, pino de guia para travamento prolongado, ranhura de engate e contraporca 135 kB

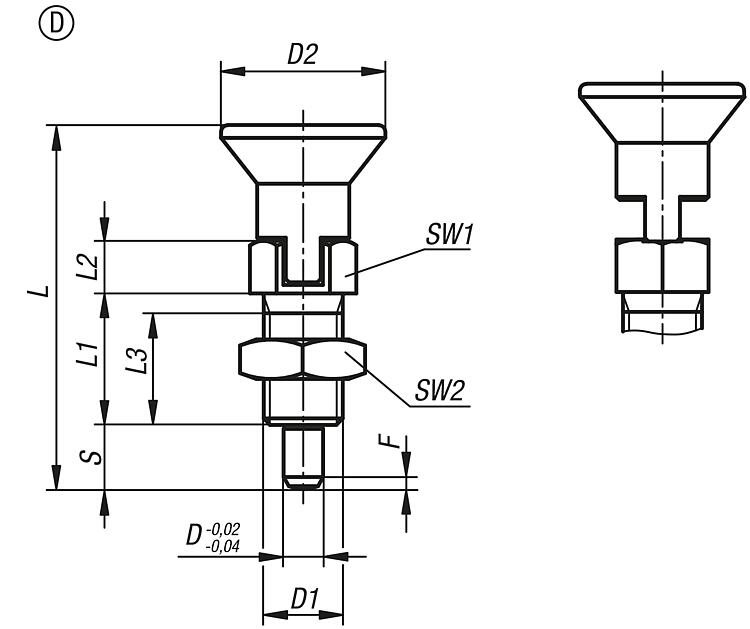

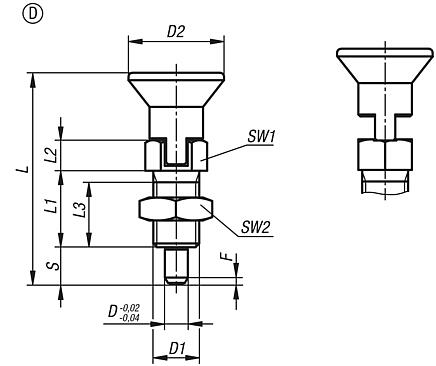

Desenhos

Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, pino de guia para travamento prolongado, ranhura de engate e contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
Pino de retençãoDD1D2LL1L2L3Curso
S
SW1SW2F x 30°Força de
mola inicial
F1 aprox. N
Força de
mola final
F2 aprox. N
CADAces.PreçoEncomendar
03089-24105Daçopeça endurecida5M10x12149,5171015813171,3516  9,49 €
03089-24206Daçopeça endurecida6M12x1,52557,7201117914191,8618  10,59 €
03089-24308Daçopeça endurecida8M16x1,533762614231219242,31545  12,82 €
03089-204105Daço inoxidávelpeça endurecida5M10x12149,5171015813171,3516  14,41 €
03089-204206Daço inoxidávelpeça endurecida6M12x1,52557,7201117914191,8618  16,97 €
03089-204308Daço inoxidávelpeça endurecida8M16x1,533762614231219242,31545  23,16 €
03089-214105Daço inoxidávelpeça não endurecida5M10x12149,5171015813171,3516  14,41 €
03089-214206Daço inoxidávelpeça não endurecida6M12x1,52557,7201117914191,8618  16,97 €
03089-214308Daço inoxidávelpeça não endurecida8M16x1,533762614231219242,31545  23,16 €
