      - Morsas de precisão em miniatura de aço inoxidável, alumínio ou latão

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Morsa de precisão: em aço inoxidável, alumínio ou latão.
Mordentes: em aço inoxidável ou plástico.Versão:Alumínio fosco anodizado.
Latão fosco banhado a cromo.Indicação:As morsas de precisão em miniatura são uma solução flexível para posicionar e fixar pequenas peças em sistemas de medição, microscópios e projetores de perfil, entre outros. Ideal para a fixação, medição e usinagem de peças pequenas.

Os mordentes são equipados com prismas para uma fixação mais simples e precisa dos componentes cilíndricos.

Os mordentes em aço inoxidável, assim como os mordentes em plástico, apresentam uma precisão paralela de 0,02 mm e uma precisão angular de 0,04 mm.Acessórios:Mordentes 33225-15 e placas de suporte 33225-16.Fornecimento1x morsa de precisão.
2x mordentes em aço inoxidável.
2x mordentes em plástico.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 33225-10 Morsas de precisão em miniatura de aço inoxidável, alumínio ou latão

640 kB

Sistema de troca rápida

1,7 MB

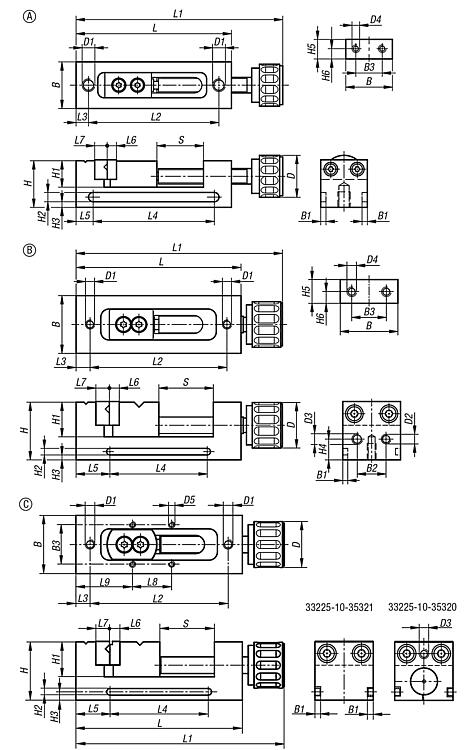

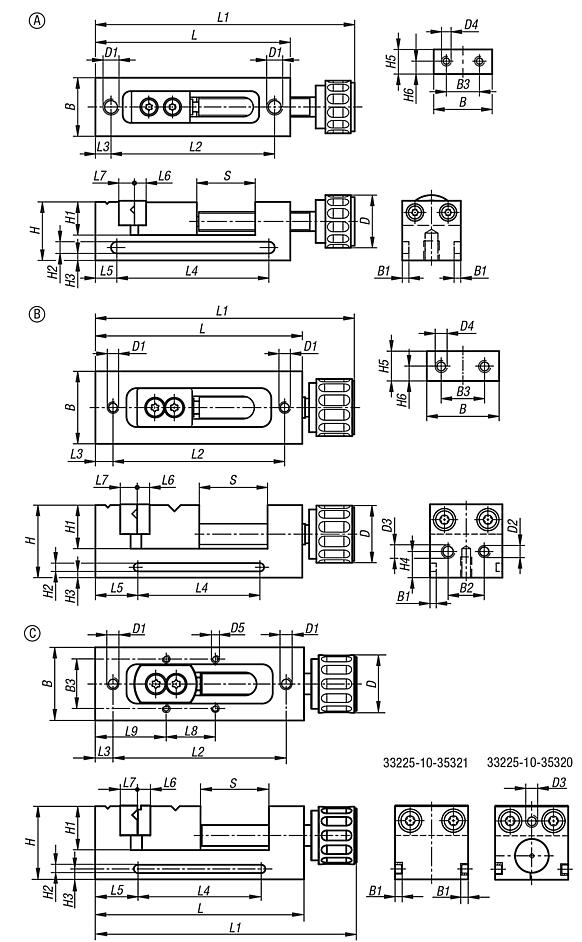

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Chave de aço	Superfície Corpo básico	Curso S	B	B1	B2	B3	D	D1	D2	D3	D4	D5
33225-10-15142	A	latão	-	cromado em acabamento fosco	14	15	1,7	-	8,5	13,5	M04X5	-	-	M02	-
33225-10-15140	A	aço inoxidável	1.4021	-	14	15	1,7	-	8,5	13,5	M04X5	-	-	M02	-
33225-10-25231	B	alumínio	-	fosco e anodizado	23	25	3	12,5	15	19,7	M04X7	M04X5	M05X8	M4	-
33225-10-25230	B	aço inoxidável	1.4021	-	23	25	3	12,5	15	19,7	M04X7	M04X5	M05X8	M4	-
33225-10-35321	C	alumínio	-	fosco e anodizado	32	35	3	-	21	27,6	M05X10	-	-	M5	M04x8
33225-10-35320	C	aço inoxidável	1.4021	-	32	35	3	-	21	27,6	M05X10	-	M5	M5	M04x8

Código do artigo	Forma	H	H1	H2	H3	H4	H5	H6	L	L1	L2	L3	L4	L5	L6	L7	L8	L9
33225-10-15142	A	15	8,5	3	1,8	-	6,3	3,3	50	66,5-80,5	42	4	39	5,5	3	4	-	-
33225-10-15140	A	15	8,5	3	1,8	-	6,3	3,3	50	66,5-80,5	42	4	39	5,5	3	4	-	-
33225-10-25231	B	25	15	4	3	9	10,3	5	75	93,5-116,5	62,5	6,25	59	8	4,5	6,2	-	-
33225-10-25230	B	25	15	4	3	9	10,3	5	75	93,5-116,5	62,5	6,25	59	8	4,5	6,2	-	-
33225-10-35321	C	35	21	4	5	-	14,4	7	100	125-157	83	8,5	59	20,5	6	8,2	23,5	34
33225-10-35320	C	35	21	4	5	-	14,4	7	100	125-157	83	8,5	59	20,5	6	8,2	23,5	34
