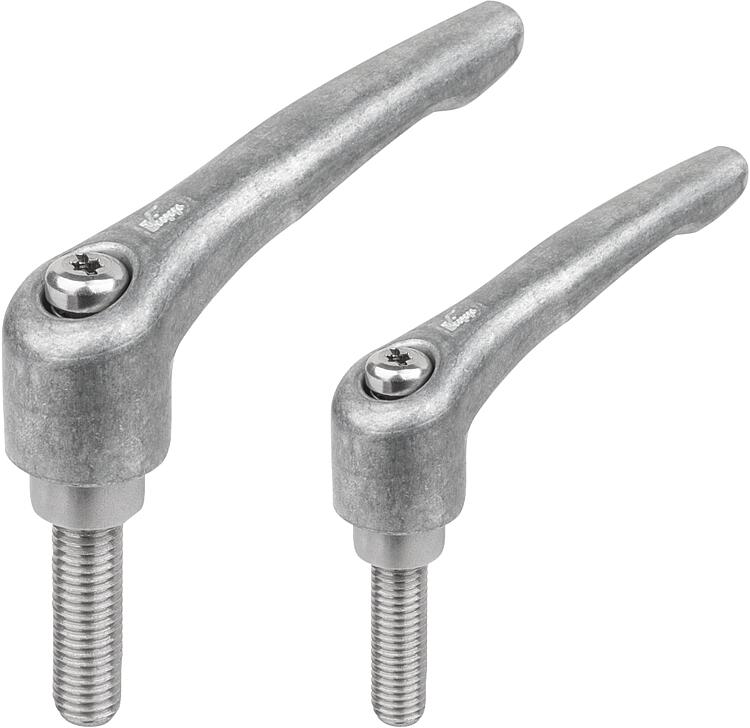

        Clamping levers with external thread, steel parts stainless steel, bright - inch

Item description/product images

DescriptionMaterial:

Handle die-cast zinc DIN EN 12844.
Steel parts stainless steel 1.4305.

Version:Handle powder-coated or high-gloss chromed.
Steel parts bright.Note:Where L ≥ 60 mm the thread length is always 60 mm.
On request:Other threads, screw lengths, colours and special versions.
Dimension “H1” available in other lengths at extra charge.Drawing reference:

1) flat point DIN EN ISO 4753

DownloadHere is all the information as a PDF datasheet:

Are you looking for CAD data? These can be found directly in the product table.

Datasheet 06461_BL inch Clamping levers with external thread, steel parts stainless steel, bright, inch

249 kB

Drawings

Item selection/filter

Order No.	Surface finish body	Size	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	No. of teeth	L	Price
06461-9AD008X15	bright	9	6-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	15	9.05 €
06461-9AD008X20	bright	9	6-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	20	9.05 €
06461-9AD008X25	bright	9	6-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	25	9.05 €
06461-9AE008X15	bright	9	8-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	15	9.05 €
06461-9AE008X20	bright	9	8-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	20	9.05 €
06461-9AE008X25	bright	9	8-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	25	9.05 €
06461-9A1008X15	bright	9	10-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	15	9.05 €
06461-9A1008X20	bright	9	10-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	20	9.05 €
06461-9A1008X25	bright	9	10-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	25	9.05 €
06461-9A1008X30	bright	9	10-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	30	9.05 €
06461-9A1008X35	bright	9	10-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	35	9.74 €
06461-9A1008X40	bright	9	10-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	40	9.74 €
06461-0AE008X10	bright	0	8-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10	9.52 €
06461-0AE008X15	bright	0	8-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15	9.52 €
06461-0AE008X20	bright	0	8-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20	9.52 €
06461-0AE008X25	bright	0	8-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25	9.52 €
06461-0A0008X10	bright	0	10-24	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10	9.52 €
06461-0A0008X15	bright	0	10-24	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15	9.52 €
06461-0A0008X20	bright	0	10-24	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20	9.52 €
06461-0A0008X25	bright	0	10-24	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25	9.52 €
06461-0A1008X10	bright	0	10-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10	9.52 €
06461-0A1008X15	bright	0	10-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15	9.52 €
06461-0A1008X20	bright	0	10-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20	9.52 €
06461-0A1008X25	bright	0	10-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25	9.52 €
06461-0A2008X10	bright	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10	9.52 €
06461-0A2008X15	bright	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15	9.52 €
06461-0A2008X20	bright	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20	9.52 €
06461-0A2008X25	bright	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25	9.52 €
06461-0A2008X30	bright	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	30	9.52 €
06461-0A2008X40	bright	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	40	10.26 €
06461-0A2008X50	bright	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	50	10.26 €
06461-1A0008X15	bright	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	9.52 €
06461-1A0008X20	bright	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	9.52 €
06461-1A0008X25	bright	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	9.52 €
06461-1A1008X15	bright	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	9.52 €
06461-1A1008X20	bright	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	9.52 €
06461-1A1008X25	bright	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	9.52 €
06461-1A2008X10	bright	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	9.52 €
06461-1A2008X15	bright	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	9.52 €
06461-1A2008X20	bright	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	9.52 €
06461-1A2008X25	bright	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	9.52 €
06461-1A2008X30	bright	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	30	9.52 €
06461-1A2008X40	bright	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	40	10.26 €
06461-1A2008X50	bright	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	50	10.26 €
06461-2A2008X15	bright	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	15	11.82 €
06461-2A2008X20	bright	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	20	11.82 €
06461-2A2008X25	bright	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	25	11.82 €
06461-2A2008X30	bright	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	30	11.82 €
06461-2A2008X40	bright	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	40	12.70 €
06461-2A2008X50	bright	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	50	12.70 €
06461-2A2008X60	bright	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	60	12.70 €
06461-2A3008X15	bright	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	15	11.82 €
06461-2A3008X20	bright	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	20	11.82 €
06461-2A3008X25	bright	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	25	11.82 €
06461-2A3008X30	bright	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	30	11.82 €
06461-2A3008X40	bright	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	40	12.70 €
06461-2A3008X50	bright	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	50	12.70 €
06461-2A3008X60	bright	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	60	12.70 €
06461-2A4008X20	bright	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	20	11.82 €
06461-2A4008X25	bright	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	25	11.82 €
06461-2A4008X30	bright	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	30	11.82 €
06461-2A4008X40	bright	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	40	12.70 €
06461-2A4008X50	bright	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	50	12.70 €
06461-2A4008X60	bright	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	60	12.70 €
06461-3A3008X20	bright	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	13.56 €
06461-3A3008X25	bright	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	13.56 €
06461-3A3008X30	bright	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	13.56 €
06461-3A3008X40	bright	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	14.44 €
06461-3A3008X50	bright	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	14.44 €
06461-3A3008X60	bright	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	14.44 €
06461-3A4008X20	bright	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	13.56 €
06461-3A4008X25	bright	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	13.56 €
06461-3A4008X30	bright	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	13.56 €
06461-3A4008X40	bright	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	14.44 €
06461-3A4008X50	bright	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	14.44 €
06461-3A4008X60	bright	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	14.44 €
06461-4A5008X25	bright	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	25	18.12 €
06461-4A5008X30	bright	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	30	18.12 €
06461-4A5008X40	bright	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	40	19.26 €
06461-4A5008X50	bright	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	50	19.26 €
06461-4A5008X60	bright	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	60	19.26 €
06461-5A6008X30	bright	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	30	23.02 €
06461-5A6008X40	bright	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	40	24.98 €
06461-5A6008X50	bright	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	50	24.98 €
06461-5A6008X60	bright	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	60	24.98 €
