        Demi-cylindre profilé pour levier pivotant

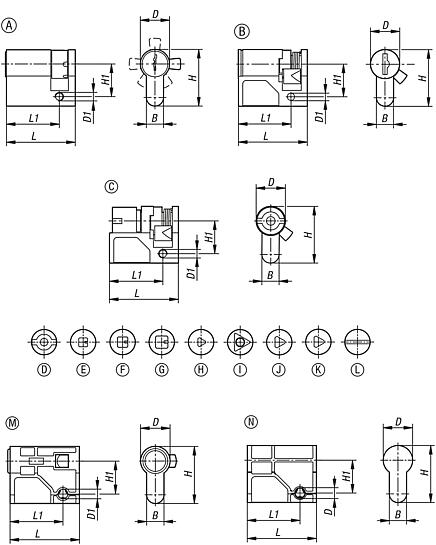

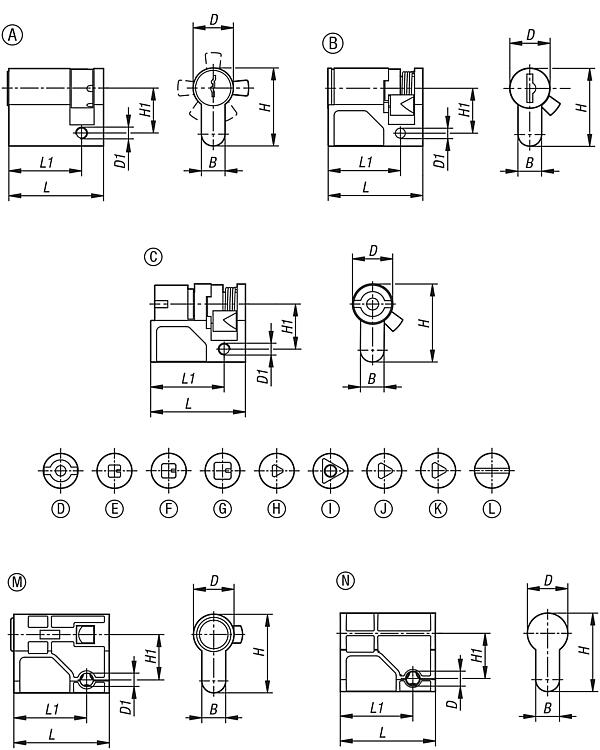

Description de l'article/illustrations du produit

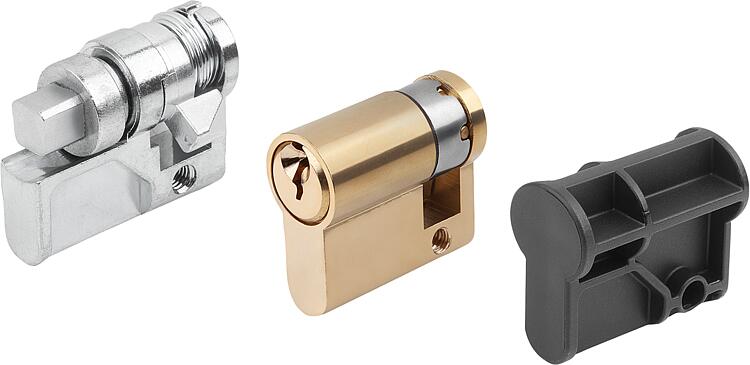

DescriptionMatière :Demi-cylindre profilé en laiton, zinc ou plastique.Finition :Zinc nickelé.Nota :Les demi-cylindres profilés peuvent être utilisés en association avec les leviers pivotants. Les demi-cylindres profilés sont montés dans les leviers pivotants et servent notamment à sécuriser les armoires électriques. Le cylindre de fermeture est un demi-cylindre qui ne peut être fermé que d’un seul côté (extérieur).

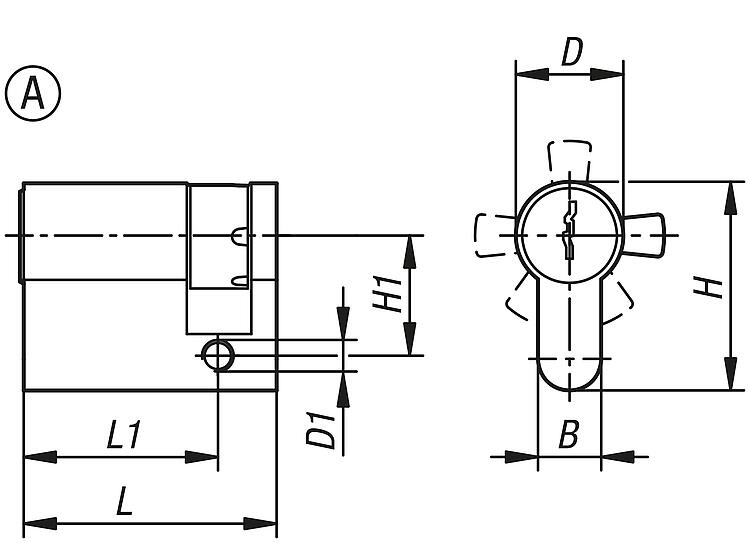

Forme A : Les demi-cylindres profilés de forme A sont livrés avec deux clés. Leur système de fermeture est différent, ce qui signifie que chaque serrure ne peut être ouverte qu’avec les deux clés fournies.

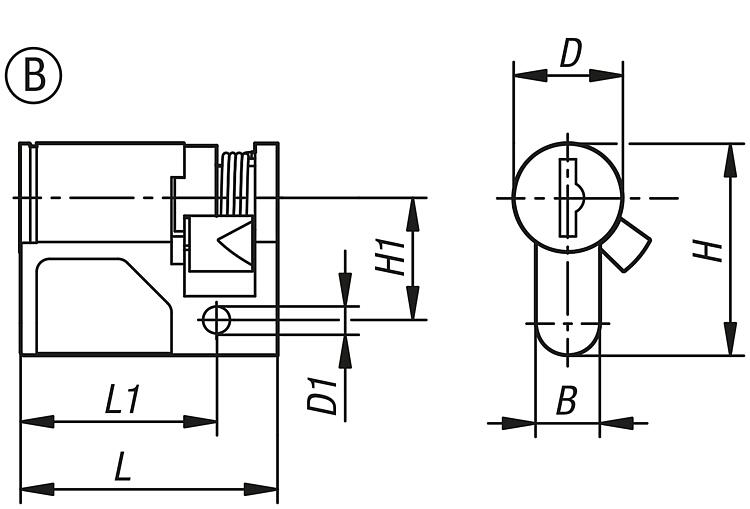

Forme B : Les demi-cylindres profilés de forme B sont livrés avec deux clés. Leur système de fermeture est identique, ce qui signifie que chaque serrure peut être ouverte avec la même clé (fermeture 1333).

Forme C : Demi-cylindre profilé à actionnement par double panneton de 3 mm.

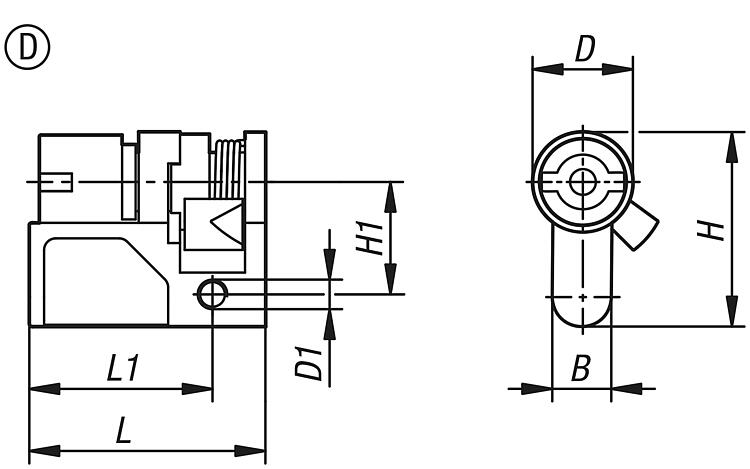

Forme D : Demi-cylindre profilé à actionnement par double panneton de 5 mm.

Forme E : Demi-cylindre profilé à actionnement par profil carré de 6 mm.

Forme F : Demi-cylindre profilé à actionnement par profil carré de 7 mm.

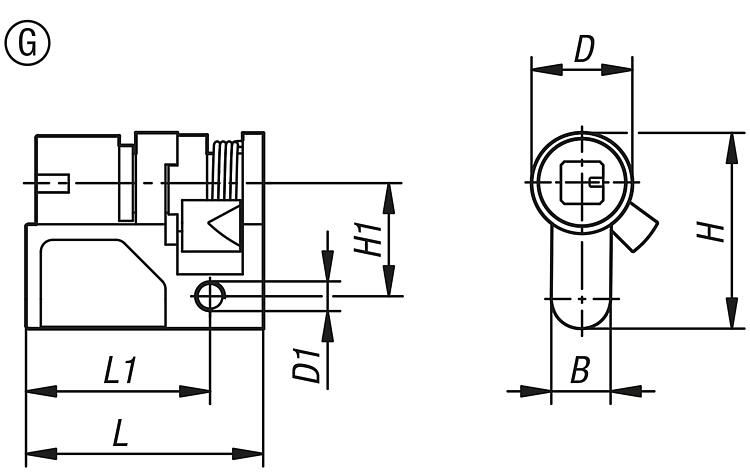

Forme G : Demi-cylindre profilé à actionnement par profil carré de 8 mm.

Forme H : Demi-cylindre profilé à actionnement par clé à trois pans de 6 mm.

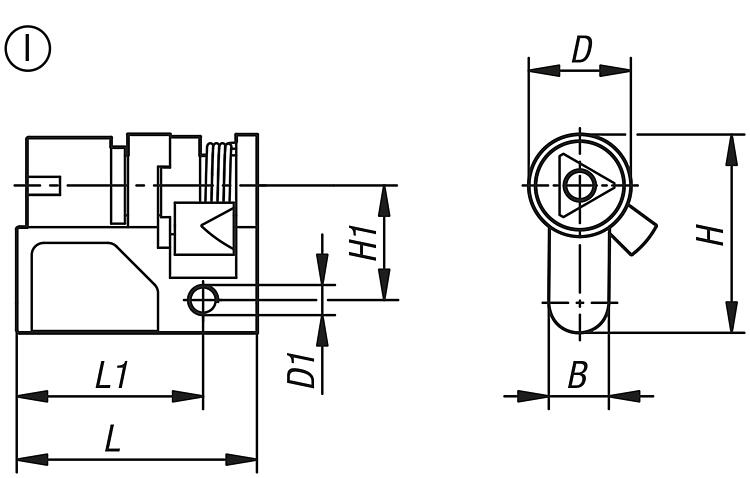

Forme I : Demi-cylindre profilé à actionnement par clé à trois pans de 10 mm.

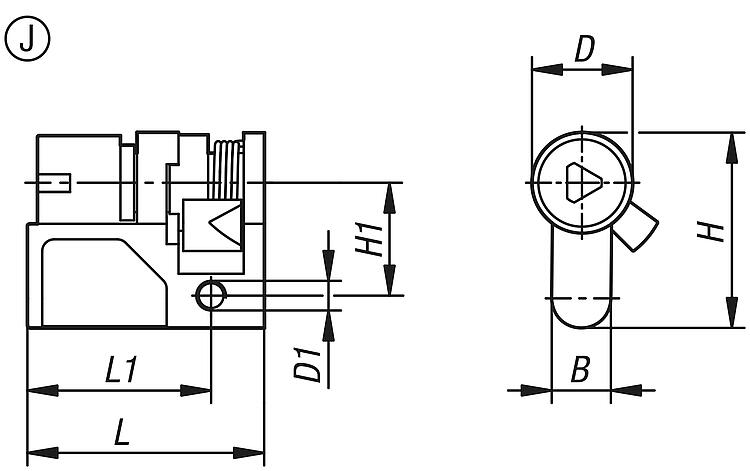

Forme J : Demi-cylindre profilé à actionnement par clé à trois pans de 7 mm.

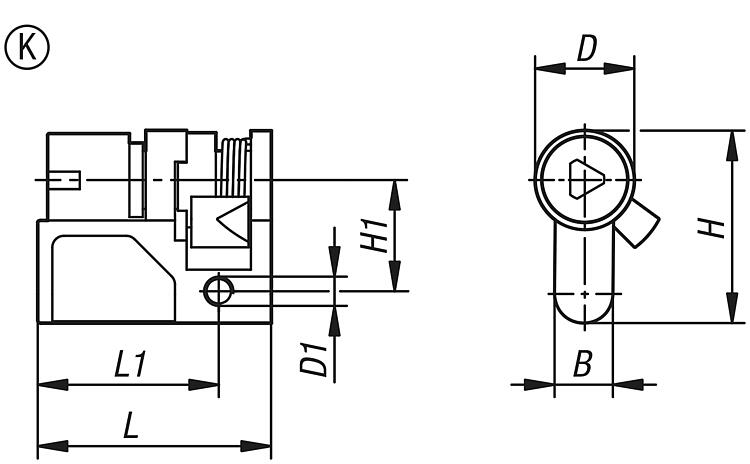

Forme K : Demi-cylindre profilé à actionnement par clé à trois pans de 8 mm.

Forme L : Demi-cylindre profilé à fente.

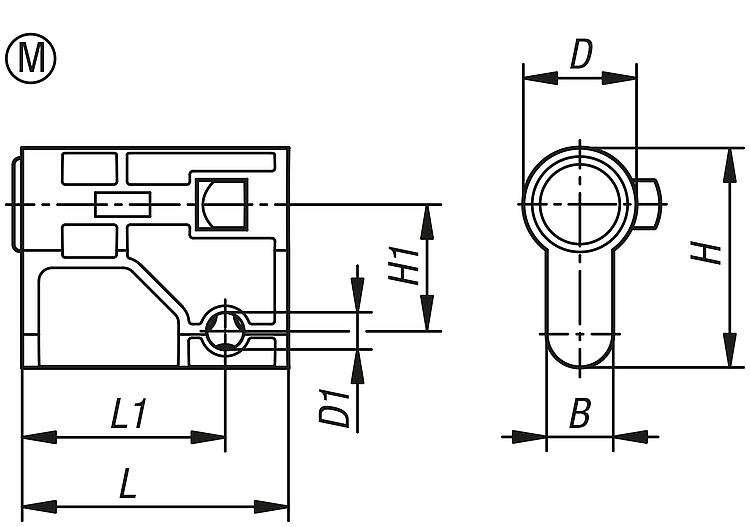

Forme M : Insert de moule.

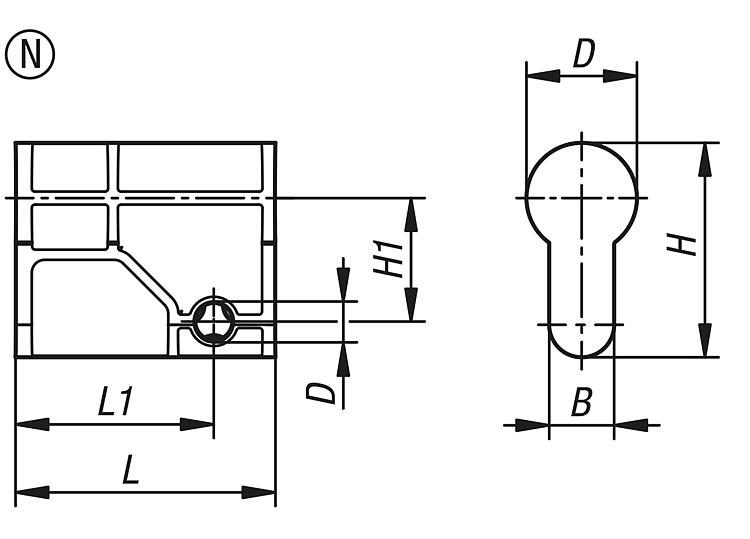

Forme N : Insert de moule autobloquant.Accessoires :05600-01 Levier pivotant en plastique pour cylindre profilé.
05600-02 Levier pivotant en plastique.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
