Verrous quart de tour en inox, rétractables, tête rotative en plastique ou en inox
Description de l'article/illustrations du produit
DescriptionDescription du produit :Les verrous quart de tour sont utilisés pour remplacer ou fermer rapidement et facilement des dispositifs ou des volets. Leur serrage sans outil permet de réduire les temps d’équipement.Matière :Corps en Inox. Boulon en acier. Bouton en Inox ou thermoplastique PA (polyamide).Finition :Corps poli. Boulon nickelé. Bouton en PA renforcé de fibre de verre, noir. Bouton en Inox, poli.Nota :Des vis de fixation M2 ou M3 en inox sont fournies.
Option de montage 1 pour plaques d’épaisseur 9 mm. Option de montage 2 pour plaques d’épaisseur > 9 mm jusqu’à 20 mm. Option de montage 3 pour plaques d’épaisseur 6 mm. Option de montage 4 pour plaques d’épaisseur > 6 mm et < 9 mm.

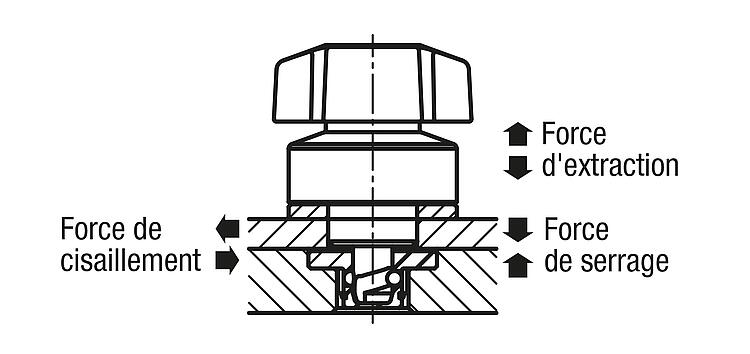

En cas de dépassement de la force de maintien, on constate un espace de plus de 0,1 mm entre les plaques.Mode d'emploi :Assurez-vous que la tête rotative est en position « OFF ». Faites glisser ou placez le verrou quart de tour sur la plaque de bridage prémontée. Poussez la tête rotative vers le bas et passez-la en position « ON ». Un clic se fait entendre lorsque le serrage est terminé.Accessoires :Plaques de bridage en acier pour verrous quart de tour 05592-30. Rondelles entretoises en inox pour verrous quart de tour 05592-15.Indication de dessin :

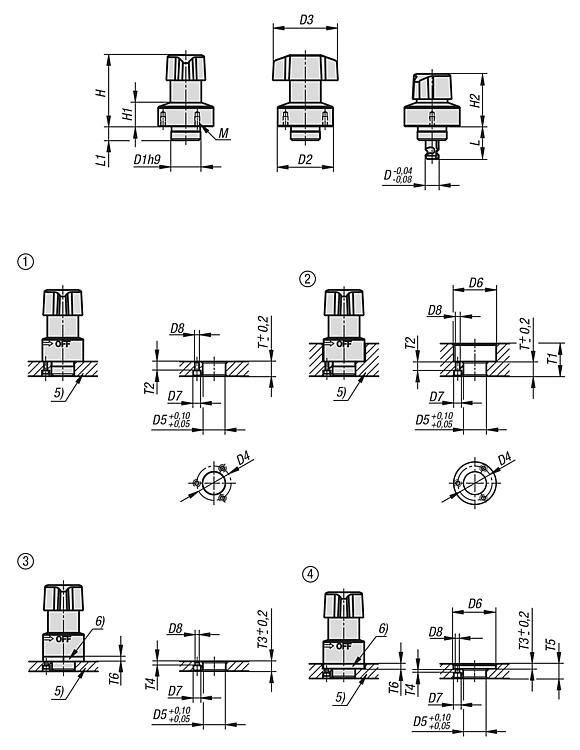

1) Option de montage 1 2) Option de montage 2 3) Option de montage 3 4) Option de montage 4 5) Plaque 6) Rondelle entretoise
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
