05591

Verrou quart de tour plat

retour

Produits
- Vue d'ensemble des produits
  - Système flexible de pièces standardisées
    - Sauterelles à serrage rapide Sauterelles pneumatiques Accessoires pour sauterelles Grenouillères Verrous quart de tour
      - Verrou quart de tour
        Verrou quart de tour plat

Description de l'article/illustrations du produit

DescriptionMatière :Corps en inox.
Boulon en acier.
Doigt en inox.
Bouton en inox.Finition :Corps poli.
Boulon nickelé.
Doigt poli.
Bouton en inox, poli.Nota :Vis de fixation M2 ou M3 fournies.
Option de montage 1 pour plaques d’épaisseur 6 ou 12 mm.
Option de montage 2 pour plaques d’épaisseur de 12 à 20 mm.

En cas de dépassement de la force de maintien, on constate un espace de plus de 0,1 mm entre les plaques.

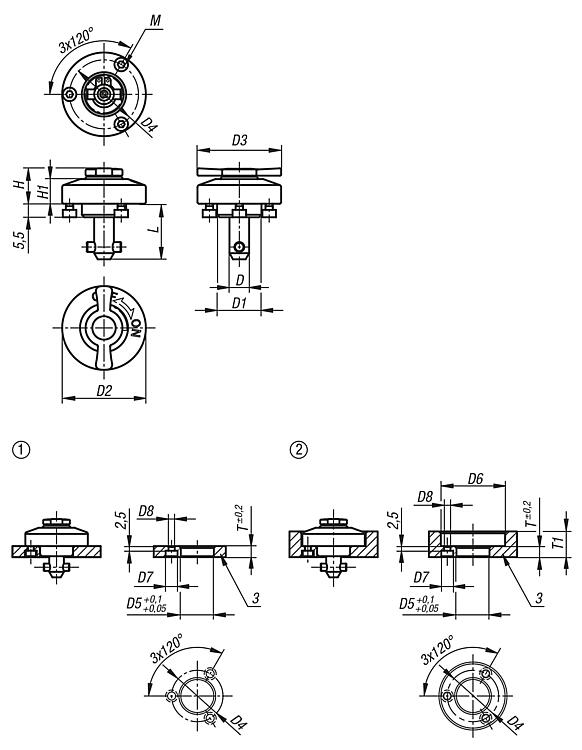

Accessoires :Plaques de bridage 05592Indication de dessin :

1) Plaque

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
