03099-11_DCam-action indexing plungers, Form D, with grip cap and nut |
go back |
|
Item description/product images |
|
|

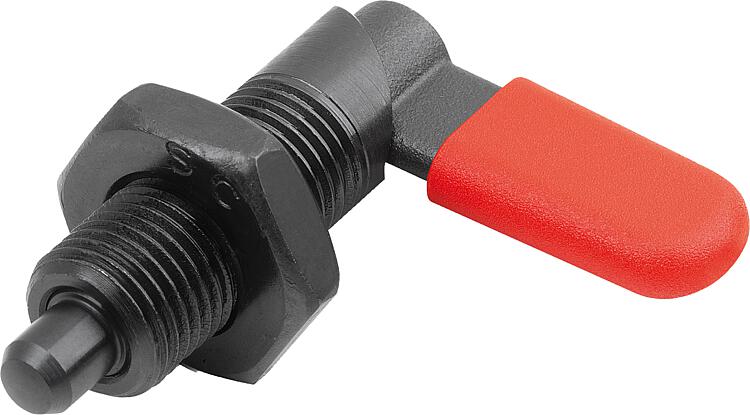

DescriptionProduct description:Cam-action indexing plungers are used where any change in locking position due to lateral forces should be prevented. Turning the grip through 180° retracts the indexing pin, enabling a change in the indexed position. The notch ensures that the grip remains in this position and the indexing pin remains retracted.Material:Grip 1.0503.
Threaded sleeve and indexing pin free-cutting steel.
Spring 1.4310.
Grip cap thermoplastic PA.Version:Threaded sleeve and grip black oxidised.
Indexing pin hardened, ground and black oxidised.
Spring bright.
Grip cap in various colours:
- black grey RAL 7021
- pure orange RAL 2004
- colza yellow RAL 1021
- traffic red RAL 3020
- signal green RAL 6032
- traffic blue RAL 5017
- light grey RAL 7035Advantages:Turning the grip through 180° retracts the pin.
Optionally available with coloured plastic grip caps.
Mounted via the external thread.On request:Special versions.
Accessory:Mounting bracket 03099.
Positioning bushes 03099-50, 03099-60, 03099-61.
Special features: DownloadHere is all the information as a PDF datasheet:
Are you looking for CAD data? These can be found directly in the product table.
|
| Order No. | Form | Component
colour | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW | Fx30° | Spring force
initial pressure
F1 approx. N | Spring force
final pressure
F2 approx. N | CAD | Acc. | Price | Order |
|---|
| 03099-11-070410 | D | black grey RAL 7021 | 4 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 |  | | 12.70 € | | | 03099-11-0704101 | D | black grey RAL 7021 | 4 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-070510 | D | black grey RAL 7021 | 5 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-0705101 | D | black grey RAL 7021 | 5 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-070610 | D | black grey RAL 7021 | 6 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-0706101 | D | black grey RAL 7021 | 6 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-070512 | D | black grey RAL 7021 | 5 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-0705121 | D | black grey RAL 7021 | 5 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-070612 | D | black grey RAL 7021 | 6 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-0706121 | D | black grey RAL 7021 | 6 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-070812 | D | black grey RAL 7021 | 8 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-0708121 | D | black grey RAL 7021 | 8 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-070616 | D | black grey RAL 7021 | 6 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-0706161 | D | black grey RAL 7021 | 6 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-070816 | D | black grey RAL 7021 | 8 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-0708161 | D | black grey RAL 7021 | 8 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-071016 | D | black grey RAL 7021 | 10 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-0710161 | D | black grey RAL 7021 | 10 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-070820 | D | black grey RAL 7021 | 8 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-0708201 | D | black grey RAL 7021 | 8 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-071020 | D | black grey RAL 7021 | 10 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-0710201 | D | black grey RAL 7021 | 10 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-071220 | D | black grey RAL 7021 | 12 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-0712201 | D | black grey RAL 7021 | 12 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-0704102 | D | orange RAL 2004 | 4 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-07041012 | D | orange RAL 2004 | 4 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-0705102 | D | orange RAL 2004 | 5 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-07051012 | D | orange RAL 2004 | 5 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-0706102 | D | orange RAL 2004 | 6 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-07061012 | D | orange RAL 2004 | 6 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-0705122 | D | orange RAL 2004 | 5 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-07051212 | D | orange RAL 2004 | 5 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-0706122 | D | orange RAL 2004 | 6 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-07061212 | D | orange RAL 2004 | 6 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-0708122 | D | orange RAL 2004 | 8 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-07081212 | D | orange RAL 2004 | 8 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-0706162 | D | orange RAL 2004 | 6 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-07061612 | D | orange RAL 2004 | 6 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-0708162 | D | orange RAL 2004 | 8 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-07081612 | D | orange RAL 2004 | 8 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-0710162 | D | orange RAL 2004 | 10 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-07101612 | D | orange RAL 2004 | 10 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-0708202 | D | orange RAL 2004 | 8 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-07082012 | D | orange RAL 2004 | 8 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-0710202 | D | orange RAL 2004 | 10 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-07102012 | D | orange RAL 2004 | 10 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-0712202 | D | orange RAL 2004 | 12 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-07122012 | D | orange RAL 2004 | 12 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-07041016 | D | colza yellow RAL 1021 | 4 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-070410116 | D | colza yellow RAL 1021 | 4 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-07051016 | D | colza yellow RAL 1021 | 5 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-070510116 | D | colza yellow RAL 1021 | 5 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-07061016 | D | colza yellow RAL 1021 | 6 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-070610116 | D | colza yellow RAL 1021 | 6 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-07051216 | D | colza yellow RAL 1021 | 5 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-070512116 | D | colza yellow RAL 1021 | 5 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-07061216 | D | colza yellow RAL 1021 | 6 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-070612116 | D | colza yellow RAL 1021 | 6 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-07081216 | D | colza yellow RAL 1021 | 8 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-070812116 | D | colza yellow RAL 1021 | 8 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-07061616 | D | colza yellow RAL 1021 | 6 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-070616116 | D | colza yellow RAL 1021 | 6 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-07081616 | D | colza yellow RAL 1021 | 8 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-070816116 | D | colza yellow RAL 1021 | 8 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-07101616 | D | colza yellow RAL 1021 | 10 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-071016116 | D | colza yellow RAL 1021 | 10 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-07082016 | D | colza yellow RAL 1021 | 8 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-070820116 | D | colza yellow RAL 1021 | 8 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-07102016 | D | colza yellow RAL 1021 | 10 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-071020116 | D | colza yellow RAL 1021 | 10 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-07122016 | D | colza yellow RAL 1021 | 12 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-071220116 | D | colza yellow RAL 1021 | 12 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-07041084 | D | traffic red RAL 3020 | 4 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-070410184 | D | traffic red RAL 3020 | 4 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-07051084 | D | traffic red RAL 3020 | 5 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-070510184 | D | traffic red RAL 3020 | 5 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-07061084 | D | traffic red RAL 3020 | 6 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-070610184 | D | traffic red RAL 3020 | 6 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-07051284 | D | traffic red RAL 3020 | 5 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-070512184 | D | traffic red RAL 3020 | 5 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-07061284 | D | traffic red RAL 3020 | 6 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-070612184 | D | traffic red RAL 3020 | 6 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-07081284 | D | traffic red RAL 3020 | 8 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-070812184 | D | traffic red RAL 3020 | 8 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-07061684 | D | traffic red RAL 3020 | 6 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-070616184 | D | traffic red RAL 3020 | 6 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-07081684 | D | traffic red RAL 3020 | 8 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-070816184 | D | traffic red RAL 3020 | 8 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-07101684 | D | traffic red RAL 3020 | 10 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-071016184 | D | traffic red RAL 3020 | 10 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-07082084 | D | traffic red RAL 3020 | 8 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-070820184 | D | traffic red RAL 3020 | 8 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-07102084 | D | traffic red RAL 3020 | 10 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-071020184 | D | traffic red RAL 3020 | 10 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-07122084 | D | traffic red RAL 3020 | 12 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-071220184 | D | traffic red RAL 3020 | 12 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-07041086 | D | signal green RAL 6032 | 4 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-070410186 | D | signal green RAL 6032 | 4 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-07051086 | D | signal green RAL 6032 | 5 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-070510186 | D | signal green RAL 6032 | 5 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-07061086 | D | signal green RAL 6032 | 6 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-070610186 | D | signal green RAL 6032 | 6 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-07051286 | D | signal green RAL 6032 | 5 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-070512186 | D | signal green RAL 6032 | 5 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-07061286 | D | signal green RAL 6032 | 6 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-070612186 | D | signal green RAL 6032 | 6 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-07081286 | D | signal green RAL 6032 | 8 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-070812186 | D | signal green RAL 6032 | 8 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-07061686 | D | signal green RAL 6032 | 6 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-070616186 | D | signal green RAL 6032 | 6 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-07081686 | D | signal green RAL 6032 | 8 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-070816186 | D | signal green RAL 6032 | 8 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-07101686 | D | signal green RAL 6032 | 10 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-071016186 | D | signal green RAL 6032 | 10 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-07082086 | D | signal green RAL 6032 | 8 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-070820186 | D | signal green RAL 6032 | 8 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-07102086 | D | signal green RAL 6032 | 10 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-071020186 | D | signal green RAL 6032 | 10 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-07122086 | D | signal green RAL 6032 | 12 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-071220186 | D | signal green RAL 6032 | 12 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-07041087 | D | traffic blue RAL 5017 | 4 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-070410187 | D | traffic blue RAL 5017 | 4 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-07051087 | D | traffic blue RAL 5017 | 5 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-070510187 | D | traffic blue RAL 5017 | 5 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-07061087 | D | traffic blue RAL 5017 | 6 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-070610187 | D | traffic blue RAL 5017 | 6 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-07051287 | D | traffic blue RAL 5017 | 5 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-070512187 | D | traffic blue RAL 5017 | 5 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-07061287 | D | traffic blue RAL 5017 | 6 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-070612187 | D | traffic blue RAL 5017 | 6 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-07081287 | D | traffic blue RAL 5017 | 8 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-070812187 | D | traffic blue RAL 5017 | 8 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-07061687 | D | traffic blue RAL 5017 | 6 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-070616187 | D | traffic blue RAL 5017 | 6 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-07081687 | D | traffic blue RAL 5017 | 8 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-070816187 | D | traffic blue RAL 5017 | 8 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-07101687 | D | traffic blue RAL 5017 | 10 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-071016187 | D | traffic blue RAL 5017 | 10 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-07082087 | D | traffic blue RAL 5017 | 8 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-070820187 | D | traffic blue RAL 5017 | 8 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-07102087 | D | traffic blue RAL 5017 | 10 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-071020187 | D | traffic blue RAL 5017 | 10 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-07122087 | D | traffic blue RAL 5017 | 12 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-071220187 | D | traffic blue RAL 5017 | 12 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-07041088 | D | light grey RAL 7035 | 4 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-070410188 | D | light grey RAL 7035 | 4 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1 | 8 | 14 | | | 12.70 € | | | 03099-11-07051088 | D | light grey RAL 7035 | 5 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-070510188 | D | light grey RAL 7035 | 5 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,3 | 8 | 14 | | | 12.70 € | | | 03099-11-07061088 | D | light grey RAL 7035 | 6 | M10 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-070610188 | D | light grey RAL 7035 | 6 | M10x1 | 10 | 39,5 | 26,3 | 20 | 10,9 | 4,9 | 6 | 17 | 1,8 | 8 | 14 | | | 12.70 € | | | 03099-11-07051288 | D | light grey RAL 7035 | 5 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-070512188 | D | light grey RAL 7035 | 5 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,3 | 8 | 15 | | | 12.97 € | | | 03099-11-07061288 | D | light grey RAL 7035 | 6 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-070612188 | D | light grey RAL 7035 | 6 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 1,8 | 8 | 15 | | | 12.97 € | | | 03099-11-07081288 | D | light grey RAL 7035 | 8 | M12 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-070812188 | D | light grey RAL 7035 | 8 | M12x1,5 | 12 | 48,4 | 31,1 | 25 | 12,9 | 5,7 | 8 | 19 | 2,3 | 8 | 15 | | | 12.97 € | | | 03099-11-07061688 | D | light grey RAL 7035 | 6 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-070616188 | D | light grey RAL 7035 | 6 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 1,8 | 15 | 35 | | | 15.51 € | | | 03099-11-07081688 | D | light grey RAL 7035 | 8 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-070816188 | D | light grey RAL 7035 | 8 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,3 | 15 | 35 | | | 15.51 € | | | 03099-11-07101688 | D | light grey RAL 7035 | 10 | M16 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-071016188 | D | light grey RAL 7035 | 10 | M16x1,5 | 16 | 62,3 | 41,5 | 32 | 16,6 | 7 | 10 | 24 | 2,8 | 15 | 35 | | | 15.51 € | | | 03099-11-07082088 | D | light grey RAL 7035 | 8 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-070820188 | D | light grey RAL 7035 | 8 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,3 | 20 | 60 | | | 17.73 € | | | 03099-11-07102088 | D | light grey RAL 7035 | 10 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-071020188 | D | light grey RAL 7035 | 10 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 2,8 | 20 | 60 | | | 17.73 € | | | 03099-11-07122088 | D | light grey RAL 7035 | 12 | M20 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | | | 03099-11-071220188 | D | light grey RAL 7035 | 12 | M20x1,5 | 20 | 72,3 | 51,3 | 35 | 20,5 | 8,5 | 12 | 30 | 3 | 20 | 60 | | | 17.73 € | |
