        Module linéaire pneumatique à guidage sur rail

Description de l'article/illustrations du produit

DescriptionMatière :Corps : aluminium haute résistance.
Système de butée : acier.Finition :Corps : anodisé.
Système de butée trempé et bruni.Nota :Les modules linéaires pneumatiques ne nécessitant aucun entretien sont équipés d‘un guidage à rouleaux croisés, ils disposent d‘une capacité maximale 240 N et sont commandés par un distributeur pneumatique à 4/2 ou 5/2 voies. L‘actionnement s‘effectue par de l‘air comprimé à 4-8 bars constant, filtré (10 µm), sec, huilé ou non huilé. Raccord pneumatique M5.
Les modules de même taille peuvent être combinés les uns aux autres sans plaques d'adaptation grâce au système de centrage précis (Douilles de centrage 20240).
Les butées de fin de course sont réglables.

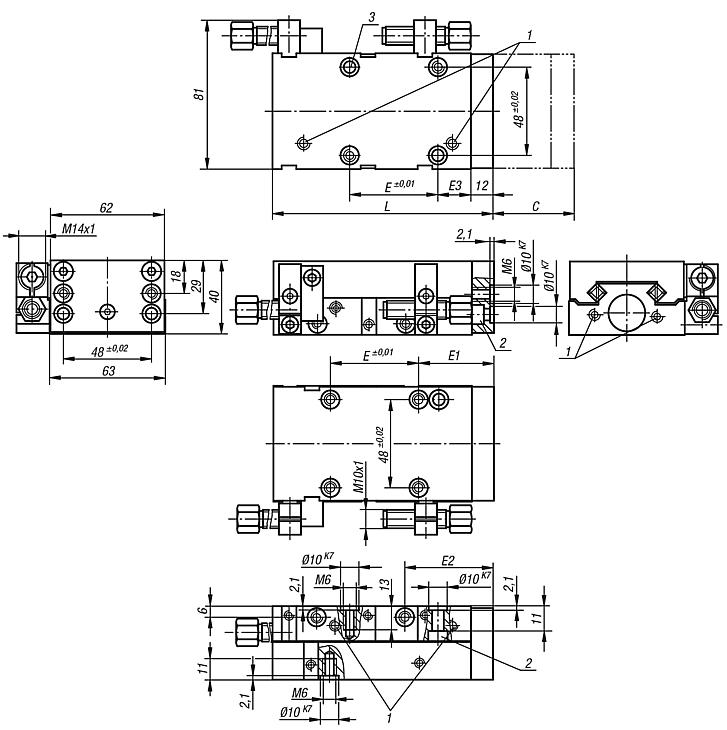

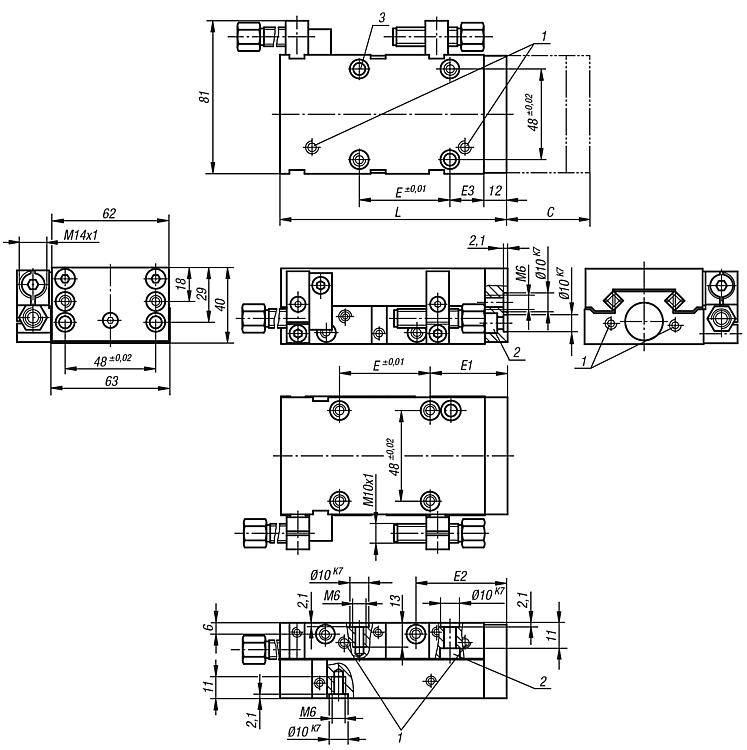

Répétabilité ±0,01 mm.Accessoires :Amortisseur, détecteur de proximité et connecteur voir tableau.Indication de dessin :

1) Raccords d'air comprimé
2) Chambrage pour la vis à tête cylindrique ISO 4762-M6
3) Pour course 30/75/125/175, aucune vis ne peut être montée

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 20036 Module linéaire pneumatique à guidage sur rail

350 kB

Renseignements techniques pour les modules linéaires pneumatiques à guidage sur rail

104 kB

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Taille	E	E1	E2	E3	L	Course S	Charge N	Force de piston à 6 bars (N)	Force de rappel à 6 bars (N)	Ø de piston	Consommation d'air par cycle à 6 bars (ccm)	Prix
20036-6030	6	1 x 48	29	36	18	121	30	240	76	66	16	11,2	1 233,04 €
20036-6050	6	1 x 48	29	36	18	121	50	220	76	66	16	18,7	1 376,06 €
20036-6075	6	2 x 48	35	42	21	175	75	200	76	66	16	28	1 524,04 €
20036-6100	6	2 x 48	35	42	21	175	100	180	76	66	16	37,4	1 671,97 €
20036-6125	6	3 x 48	17	45	27	231	125	160	76	66	16	46,8	1 815,01 €
20036-6150	6	3 x 48	17	45	27	231	150	140	76	66	16	56,1	1 961,34 €
20036-6175	6	4 x 48	26	52	34	288	175	120	76	66	16	65,5	2 106,03 €
20036-6200	6	4 x 48	26	52	34	288	200	100	76	66	16	74,8	2 250,68 €

Référence	Taille	M1 Nm	M2 Nm	M3 Nm	S1	S2	S3	Prix
20036-6030	6	33,2	33,2	44,6	45 + Sourse C/2	14	16	1 233,04 €
20036-6050	6	33,2	33,2	44,6	45 + Sourse C/2	14	16	1 376,06 €
20036-6075	6	38,7	38,7	59,5	70 + Sourse C/2	14	16	1 524,04 €
20036-6100	6	38,7	38,7	59,5	70 + Sourse C/2	14	16	1 671,97 €
20036-6125	6	44,2	44,2	59,5	95 + Sourse C/2	14	16	1 815,01 €
20036-6150	6	44,2	44,2	59,5	95 + Sourse C/2	14	16	1 961,34 €
20036-6175	6	49,7	49,7	74,4	120 + Sourse C/2	14	16	2 106,03 €
20036-6200	6	49,7	49,7	74,4	120 + Sourse C/2	14	16	2 250,68 €
