        Anneau élastique pour alésages DIN 472

Description de l'article/illustrations du produit

DescriptionMatière :Acier à ressort ou Inox 1.4122.Finition :Acier à ressort, phosphaté.

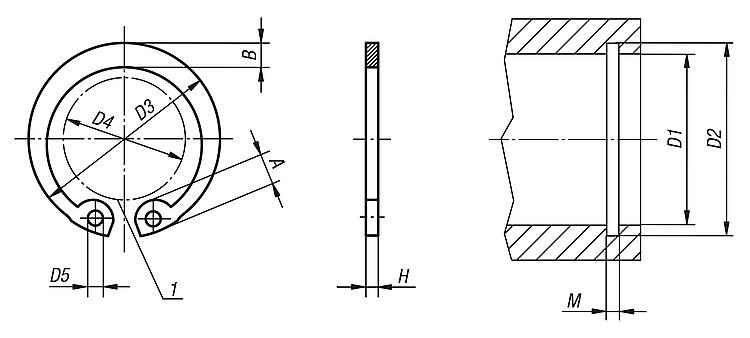

Inox naturel.Nota :Les anneaux élastiques DIN 472 sont des éléments de sécurité destinés aux alésages. Ils sont en mesure de transmettre des forces axiales importantes entre les éléments de la machine (par ex. les roulements) et la gorge dans laquelle ils sont montés.Indication de dessin :

1) Espace de montage

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 07331 Anneau élastique pour alésages DIN 472

171 kB

Aperçu des normes des éléments de liaison

691 kB

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Matière du corps de base	A	B	D1	D2	D3	D4	D5	H	M	Prix
07331-080800	acier	2,4	1,1	8	8,4	8,7	3	1	0,8	0,9	0,13 €
07331-091000	acier	2,5	1,3	9	9,4	9,8	3,7	1	0,8	0,9	0,13 €
07331-101000	acier	3,2	1,4	10	10,4	10,8	3,3	1,2	1	1,1	0,13 €
07331-121000	acier	3,4	1,7	12	12,5	13	4,9	1,5	1	1,1	0,14 €
07331-141000	acier	3,7	1,9	14	14,6	15,1	6,2	1,7	1	1,1	0,16 €
07331-151000	acier	3,7	2	15	15,7	16,2	7,2	1,7	1	1,1	0,16 €
07331-161000	acier	3,8	2	16	16,8	17,3	8	1,7	1	1,1	0,20 €
07331-171000	acier	3,9	2,1	17	17,8	18,3	8,8	1,7	1	1,1	0,21 €
07331-181000	acier	4,1	2,2	18	19	19,5	9,4	2	1	1,1	0,21 €
07331-191000	acier	4,1	2,2	19	20	20,5	10,4	2	1	1,1	0,21 €
07331-201000	acier	4,2	2,3	20	21	21,5	11,2	2	1	1,1	0,23 €
07331-221000	acier	4,2	2,5	22	23	23,5	13,2	2	1	1,1	0,31 €
07331-241200	acier	4,4	2,6	24	25,2	25,9	14,8	2	1,2	1,3	0,36 €
07331-251200	acier	4,5	2,7	25	26,2	26,9	15,5	2	1,2	1,3	0,40 €
07331-261200	acier	4,7	2,8	26	27,2	27,9	16,1	2	1,2	1,3	0,45 €
07331-281200	acier	4,8	2,9	28	29,4	30,1	17,9	2	1,2	1,3	0,46 €
07331-301200	acier	4,8	3	30	31,4	32,1	19,9	2	1,2	1,3	0,48 €
07331-321200	acier	5,4	3,2	32	33,7	34,4	20,6	2,5	1,2	1,3	0,60 €
07331-351500	acier	5,4	3,4	35	37	37,8	23,6	2,5	1,5	1,6	0,78 €
07331-381500	acier	5,5	3,7	38	40	40,8	26,4	2,5	1,5	1,6	0,81 €
07331-401750	acier	5,8	3,9	40	42,5	43,5	27,8	2,5	1,75	1,85	1,33 €
07331-451750	acier	6,2	4,3	45	47,5	48,5	32	2,5	1,75	1,85	1,38 €
07331-471750	acier	6,4	4,4	47	49,5	50,5	33,5	2,5	1,75	1,85	1,79 €
07331-502000	acier	6,5	4,6	50	53	54,2	36,3	2,5	2	2,15	1,82 €
07331-552000	acier	6,8	5	55	58	59,2	40,7	2,5	2	2,15	1,91 €
07331-602000	acier	7,3	5,4	60	63	64,2	44,7	2,5	2	2,15	2,02 €
07331-752500	acier	7,8	6,6	75	78	79,5	58,6	3	2,5	2,65	2,91 €
07331-080801	acier inoxydable	2,4	1,1	8	8,4	8,7	3	1	0,8	0,9	0,46 €
07331-091001	acier inoxydable	2,5	1,3	9	9,4	9,8	3,7	1	0,8	0,9	0,55 €
07331-101001	acier inoxydable	3,2	1,4	10	10,4	10,8	3,3	1,2	1	1,1	0,60 €
07331-121001	acier inoxydable	3,4	1,7	12	12,5	13	4,9	1,5	1	1,1	0,64 €
07331-141001	acier inoxydable	3,7	1,9	14	14,6	15,1	6,2	1,7	1	1,1	0,67 €
07331-151001	acier inoxydable	3,7	2	15	15,7	16,2	7,2	1,7	1	1,1	0,71 €
07331-161001	acier inoxydable	3,8	2	16	16,8	17,3	8	1,7	1	1,1	0,77 €
07331-171001	acier inoxydable	3,9	2,1	17	17,8	18,3	8,8	1,7	1	1,1	0,84 €
07331-191001	acier inoxydable	4,1	2,2	19	20	20,5	10,4	2	1	1,1	0,93 €
07331-201001	acier inoxydable	4,2	2,3	20	21	21,5	11,2	2	1	1,1	0,97 €
07331-221001	acier inoxydable	4,2	2,5	22	23	23,5	13,2	2	1	1,1	1,15 €
07331-241201	acier inoxydable	4,4	2,6	24	25,2	25,9	14,8	2	1,2	1,3	1,36 €
07331-251201	acier inoxydable	4,5	2,7	25	26,2	26,9	15,5	2	1,2	1,3	1,45 €
07331-261201	acier inoxydable	4,7	2,8	26	27,2	27,9	16,1	2	1,2	1,3	1,50 €
07331-281201	acier inoxydable	4,8	2,9	28	29,4	30,1	17,9	2	1,2	1,3	1,54 €
07331-301201	acier inoxydable	4,8	3	30	31,4	32,1	19,9	2	1,2	1,3	1,61 €
07331-321201	acier inoxydable	5,4	3,2	32	33,7	34,4	20,6	2,5	1,2	1,3	1,69 €
07331-351501	acier inoxydable	5,4	3,4	35	37	37,8	23,6	2,5	1,5	1,6	1,74 €
07331-381501	acier inoxydable	5,5	3,7	38	40	40,8	26,4	2,5	1,5	1,6	1,99 €
07331-401751	acier inoxydable	5,8	3,9	40	42,5	43,5	27,8	2,5	1,75	1,85	2,17 €
07331-451751	acier inoxydable	6,2	4,3	45	47,5	48,5	32	2,5	1,75	1,85	2,55 €
07331-502001	acier inoxydable	6,5	4,6	50	53	54,2	36,3	2,5	2	2,15	2,65 €
07331-552001	acier inoxydable	6,8	5	55	58	59,2	40,7	2,5	2	2,15	2,70 €
07331-602001	acier inoxydable	7,3	5,4	60	63	64,2	44,7	2,5	2	2,15	3,28 €
07331-752501	acier inoxydable	7,8	6,6	75	78	79,5	58,6	3	2,5	2,65	6,89 €

Remarque(s) concernant cet article

Les circlips norelem sont souvent utilisés pour la fixation axiale de paliers à rouleaux. Ils résistent alors à des charges importantes. Le maintien en position par circlips est également utilisé sur les axes ou les perçages. Les circlips fabriqués selon la norme DIN 471 sont spécialement étudiés pour les gorges. Les circlips sont montés et démontés à l'aide d'une pince à circlips. La force est transmise de la pièce montée à la gorge dans laquelle ils sont montés. Les circlips permettent d'économiser de l'argent et du temps au moment de l'installation.
