        Upínací páka z oceli, s vnitřním závitem, se závitovou vložkou z oceli, brynýrovaná, metrické
        Ocelové upínací páky s vnitřním závitem, matná struktura

Popis zboží/obrázky produktu

PopisMateriál:Ovládací úchyt z 1.0401.
Ostatní ocelové části, třídy pevnosti 5.8.Provedení: Ovládací úchyt potažený umělou hmotou.

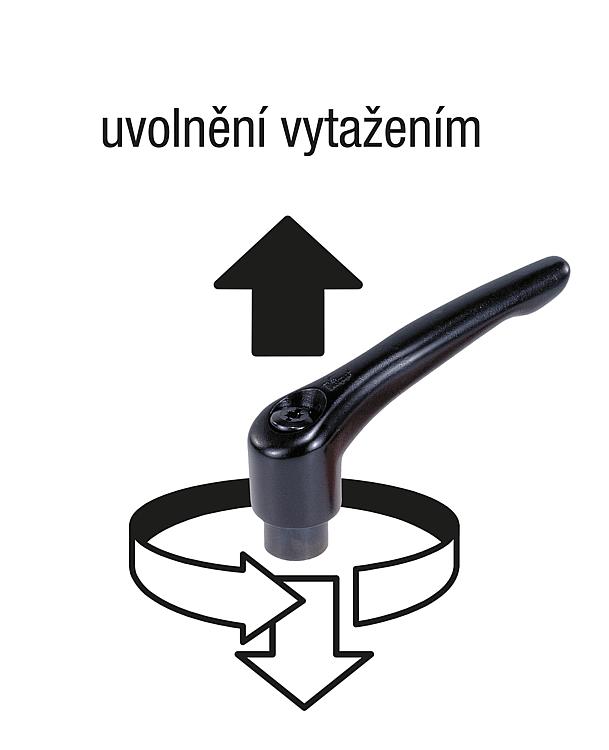

Ocelové části, brynýrované.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 06442_STM Ocelové upínací páky s vnitřním závitem, matná struktura

219 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Barva základního tělesa	Povrch základního tělesa	Velikost	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	Cena
06442-104181	černá RAL 9005	matná struktura	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104182	čistě oranžová RAL 2004	matná struktura	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104183	řepkově žlutá RAL 1021	matná struktura	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104184	bezpečnostní červená RAL 3020	matná struktura	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104185	signální zelená RAL 6032	matná struktura	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104186	bezpečnostní modrá RAL 5017	matná struktura	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104187	světle šedá RAL 7035	matná struktura	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105181	černá RAL 9005	matná struktura	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105182	čistě oranžová RAL 2004	matná struktura	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105183	řepkově žlutá RAL 1021	matná struktura	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105184	bezpečnostní červená RAL 3020	matná struktura	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105185	signální zelená RAL 6032	matná struktura	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105186	bezpečnostní modrá RAL 5017	matná struktura	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105187	světle šedá RAL 7035	matná struktura	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106181	černá RAL 9005	matná struktura	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106182	čistě oranžová RAL 2004	matná struktura	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106183	řepkově žlutá RAL 1021	matná struktura	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106184	bezpečnostní červená RAL 3020	matná struktura	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106185	signální zelená RAL 6032	matná struktura	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106186	bezpečnostní modrá RAL 5017	matná struktura	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106187	světle šedá RAL 7035	matná struktura	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-206181	černá RAL 9005	matná struktura	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206182	čistě oranžová RAL 2004	matná struktura	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206183	řepkově žlutá RAL 1021	matná struktura	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206184	bezpečnostní červená RAL 3020	matná struktura	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206185	signální zelená RAL 6032	matná struktura	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206186	bezpečnostní modrá RAL 5017	matná struktura	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206187	světle šedá RAL 7035	matná struktura	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208181	černá RAL 9005	matná struktura	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208182	čistě oranžová RAL 2004	matná struktura	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208183	řepkově žlutá RAL 1021	matná struktura	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208184	bezpečnostní červená RAL 3020	matná struktura	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208185	signální zelená RAL 6032	matná struktura	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208186	bezpečnostní modrá RAL 5017	matná struktura	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208187	světle šedá RAL 7035	matná struktura	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-308181	černá RAL 9005	matná struktura	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308182	čistě oranžová RAL 2004	matná struktura	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308183	řepkově žlutá RAL 1021	matná struktura	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308184	bezpečnostní červená RAL 3020	matná struktura	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308185	signální zelená RAL 6032	matná struktura	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308186	bezpečnostní modrá RAL 5017	matná struktura	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308187	světle šedá RAL 7035	matná struktura	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310181	černá RAL 9005	matná struktura	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310182	čistě oranžová RAL 2004	matná struktura	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310183	řepkově žlutá RAL 1021	matná struktura	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310184	bezpečnostní červená RAL 3020	matná struktura	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310185	signální zelená RAL 6032	matná struktura	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310186	bezpečnostní modrá RAL 5017	matná struktura	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310187	světle šedá RAL 7035	matná struktura	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-410181	černá RAL 9005	matná struktura	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410182	čistě oranžová RAL 2004	matná struktura	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410183	řepkově žlutá RAL 1021	matná struktura	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410184	bezpečnostní červená RAL 3020	matná struktura	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410185	signální zelená RAL 6032	matná struktura	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410186	bezpečnostní modrá RAL 5017	matná struktura	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410187	světle šedá RAL 7035	matná struktura	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412181	černá RAL 9005	matná struktura	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412182	čistě oranžová RAL 2004	matná struktura	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412183	řepkově žlutá RAL 1021	matná struktura	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412184	bezpečnostní červená RAL 3020	matná struktura	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412185	signální zelená RAL 6032	matná struktura	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412186	bezpečnostní modrá RAL 5017	matná struktura	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412187	světle šedá RAL 7035	matná struktura	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-512181	černá RAL 9005	matná struktura	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512182	čistě oranžová RAL 2004	matná struktura	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512183	řepkově žlutá RAL 1021	matná struktura	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512184	bezpečnostní červená RAL 3020	matná struktura	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512185	signální zelená RAL 6032	matná struktura	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512186	bezpečnostní modrá RAL 5017	matná struktura	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512187	světle šedá RAL 7035	matná struktura	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516181	černá RAL 9005	matná struktura	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516182	čistě oranžová RAL 2004	matná struktura	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516183	řepkově žlutá RAL 1021	matná struktura	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516184	bezpečnostní červená RAL 3020	matná struktura	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516185	signální zelená RAL 6032	matná struktura	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516186	bezpečnostní modrá RAL 5017	matná struktura	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516187	světle šedá RAL 7035	matná struktura	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
