        Pákové upínače, hydraulické, dvojčinné
        Pákové upínače, hydraulické, dvojčinné, provedení B, přírubový spoj s O-kroužkem

Popis zboží/obrázky produktu

PopisPopis výrobku:Pákové upínače lze optimálně použít tehdy, když je vzhledem k upínací situaci nutné neupnutý obrobek volně vyjmout směrem nahoru. Díky lineárnímu pohybu upínací páky při otevírání nebo zavírání pákového upínače je vhodný zejména pro upínání v situacích, kdy není možný boční pohyb upínacího prvku, např. kvůli rušivým obrysům. Pomocí pístu se síla přenáší na upínací páku pákového upínače. Díky dvojčinnému způsobu funkce pákových upínačů je doba otevření a zavření jasně definována.Materiál:Pouzdro a píst z oceli.Provedení: Těleso brynýrované.
Píst kalený.Upozornění:Upínací páka pákového upínače vyvíjí optimální upínací sílu ve vodorovné poloze.
Tolerance obrobků jsou kompenzovány až do odchylky polohy +/- 8,5°.

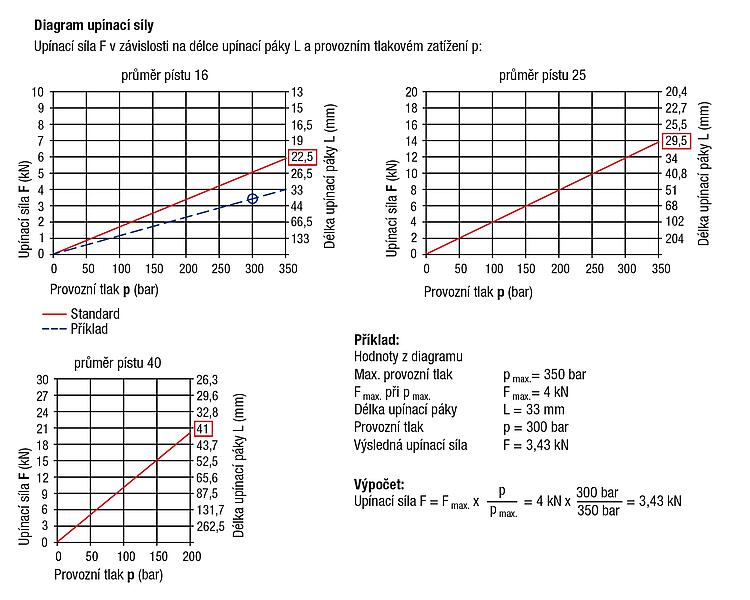

Upínací síla pákového upínače závisí na délce upínací páky.

Respektujte bezpečnostní pokyny.Zpùsob ovládání:- Závitová spojka.
- Přírubový spoj s O-kroužkem.
- Navrtané kanály.Technické údaje:- Max. provozní tlak pro průměr pístu 16 a 25: 350 bar.
- Max. provozní tlak pro průměr pístu 40: 200 bar.Montáž:Viz montážní obrys.Přednosti:- Integrovaný kovový stěrač.
- Částečně zásuvné pouzdro.
- Bezkolizní přístup k obrobku.
- Bezdrátové napájení tlakem.
- Univerzální možnosti montáže.Na vyžádání:S kontrolou polohy.Rozsah dodávky- 1 ks upínací páky pro pákový upínač.
- 4 ks šroubů s válcovou hlavou DIN EN ISO 4762 třída pevnosti 8.8.
- 4 ks plastových krytů.
- 2 ks O-kroužků 7x1,5 (pro způsob funkce přírubový spoj s O-kroužkem).Odkaz na výkres:

H1*= optimální upínací bod, -1,5mm k dorazu upínací páky

1) Montážní obrys
2) uvolnit
3) upnout
4) Hrana zaoblená
5) Pouze u pístu o průměru 16 jsou tyto otvory uzavřeny šroubovými uzávěry

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 04624-40_B Pákové upínače, hydraulické, dvojčinné, provedení B, přírubový spoj s O-kroužkem

318 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Průměr pístu	Druh připojení	B	B1	B2	B4	C (stupeň)	D	D1	D2	G	H	H1	H2	H3	H4	Cena
04624-40-161204	B	16	přírubový spoj s o-kroužkem	61	38	7	20	69	38	38,5	4	M6x12	117	41,5	37,5	10,5	22,5	397,90 €
04624-40-251204	B	25	přírubový spoj s o-kroužkem	72	56	8	27	65	50	50,5	4	M8x22	156	50	54	19	22	532,45 €
04624-40-401204	B	40	přírubový spoj s o-kroužkem	95	62	13,5	29	65	70	70,5	5	M10x22	191	65	67,7	20	25	576,15 €

Objednací číslo	Provedení	Průměr pístu	L	L1	L2	L4	L5	L6	L7	L8	L10	Upínací síla při 100 bar (kN)	Upínací síla při 200 bar (kN)	Upínací síla při 350 bar (kN)	Cena
04624-40-161204	B	16	52	38	15	28	19	49	35	7,5	24	1,5	-	5,2	397,90 €
04624-40-251204	B	25	72	56	24	44	24	63,5	36	10	28,1	3,9	-	13,8	532,45 €
04624-40-401204	B	40	100	78	36	66	31,5	82,5	50,5	10	42	9,5	19	-	576,15 €
