        Clamping levers, die-cast zinc with external thread and protective cap, threaded pin black oxidised steel - inch

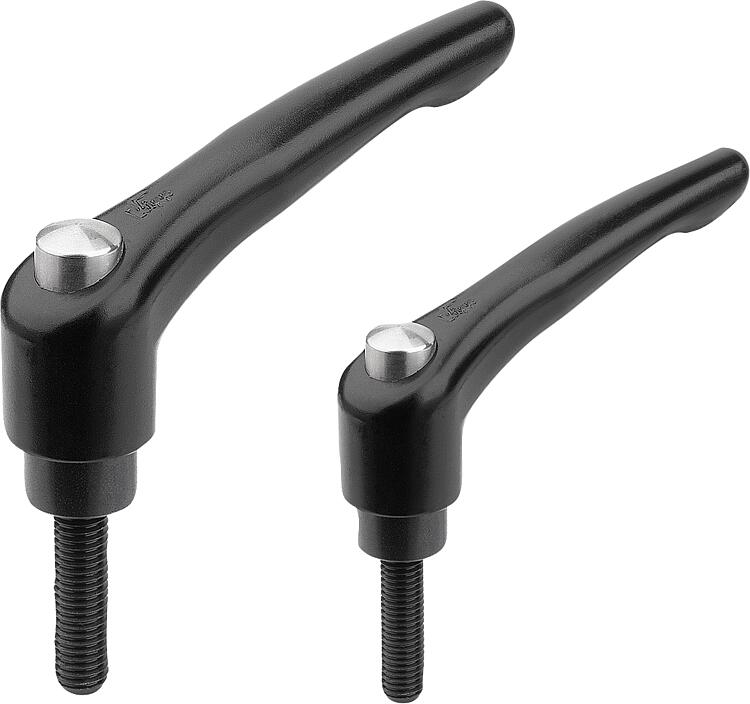

        Clamping levers with protective cap and external thread, satin finish - inch

Item description/product images

DescriptionMaterial:

Handle die-cast zinc DIN EN 12844.
Steel parts grade 5.8.
Protective cap stainless steel 1.4305.

Version:Handle powder-coated.
Steel parts black oxidised.
Caps bright stainless steel.Note:Where L ≥ 60 mm the thread length is always 60 mm.
On request:Other threads, screw lengths, colours and special versions.
Dimension “H1” available in other lengths at extra charge.Drawing reference:

1) flat point DIN EN ISO 4753

DownloadHere is all the information as a PDF datasheet:

Are you looking for CAD data? These can be found directly in the product table.

Datasheet 06460_SE inch Clamping levers with protective cap and external thread, satin finish, inch

248 kB

Drawings

Item selection/filter

Order No.	Size	Main colour	Surface finish body	X	L	D	D1	D2	B	A	A1	H	H1	H2	H3	H4	No. of teeth	Price
06460-92A21X15	2	jet black RAL 9005	satin finish	1/4-20	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.18 €
06460-92A21X20	2	jet black RAL 9005	satin finish	1/4-20	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.18 €
06460-92A21X25	2	jet black RAL 9005	satin finish	1/4-20	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.18 €
06460-92A21X30	2	jet black RAL 9005	satin finish	1/4-20	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.18 €
06460-92A21X35	2	jet black RAL 9005	satin finish	1/4-20	35	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A21X40	2	jet black RAL 9005	satin finish	1/4-20	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A21X45	2	jet black RAL 9005	satin finish	1/4-20	45	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A21X50	2	jet black RAL 9005	satin finish	1/4-20	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A21X55	2	jet black RAL 9005	satin finish	1/4-20	55	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A21X60	2	jet black RAL 9005	satin finish	1/4-20	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A31X15	2	jet black RAL 9005	satin finish	5/16-18	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.18 €
06460-92A31X20	2	jet black RAL 9005	satin finish	5/16-18	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.18 €
06460-92A31X25	2	jet black RAL 9005	satin finish	5/16-18	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.18 €
06460-92A31X30	2	jet black RAL 9005	satin finish	5/16-18	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.18 €
06460-92A31X35	2	jet black RAL 9005	satin finish	5/16-18	35	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A31X40	2	jet black RAL 9005	satin finish	5/16-18	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A31X45	2	jet black RAL 9005	satin finish	5/16-18	45	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A31X50	2	jet black RAL 9005	satin finish	5/16-18	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A31X55	2	jet black RAL 9005	satin finish	5/16-18	55	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A31X60	2	jet black RAL 9005	satin finish	5/16-18	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A41X15	2	jet black RAL 9005	satin finish	3/8-16	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.18 €
06460-92A41X20	2	jet black RAL 9005	satin finish	3/8-16	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.18 €
06460-92A41X25	2	jet black RAL 9005	satin finish	3/8-16	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.18 €
06460-92A41X30	2	jet black RAL 9005	satin finish	3/8-16	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.18 €
06460-92A41X35	2	jet black RAL 9005	satin finish	3/8-16	35	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A41X40	2	jet black RAL 9005	satin finish	3/8-16	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A41X45	2	jet black RAL 9005	satin finish	3/8-16	45	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A41X50	2	jet black RAL 9005	satin finish	3/8-16	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A41X55	2	jet black RAL 9005	satin finish	3/8-16	55	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-92A41X60	2	jet black RAL 9005	satin finish	3/8-16	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	11.78 €
06460-93A31X15	3	jet black RAL 9005	satin finish	5/16-18	15	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	12.41 €
06460-93A31X20	3	jet black RAL 9005	satin finish	5/16-18	20	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	12.41 €
06460-93A31X25	3	jet black RAL 9005	satin finish	5/16-18	25	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	12.41 €
06460-93A31X30	3	jet black RAL 9005	satin finish	5/16-18	30	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	12.41 €
06460-93A31X35	3	jet black RAL 9005	satin finish	5/16-18	35	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13.09 €
06460-93A31X40	3	jet black RAL 9005	satin finish	5/16-18	40	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13.09 €
06460-93A31X45	3	jet black RAL 9005	satin finish	5/16-18	45	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13.09 €
06460-93A31X50	3	jet black RAL 9005	satin finish	5/16-18	50	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13.09 €
06460-93A31X55	3	jet black RAL 9005	satin finish	5/16-18	55	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13.09 €
06460-93A31X60	3	jet black RAL 9005	satin finish	5/16-18	60	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13.09 €
06460-93A41X15	3	jet black RAL 9005	satin finish	3/8-16	15	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	12.41 €
06460-93A41X20	3	jet black RAL 9005	satin finish	3/8-16	20	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	12.41 €
06460-93A41X25	3	jet black RAL 9005	satin finish	3/8-16	25	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	12.41 €
06460-93A41X30	3	jet black RAL 9005	satin finish	3/8-16	30	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	12.41 €
06460-93A41X35	3	jet black RAL 9005	satin finish	3/8-16	35	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13.09 €
06460-93A41X40	3	jet black RAL 9005	satin finish	3/8-16	40	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13.09 €
06460-93A41X45	3	jet black RAL 9005	satin finish	3/8-16	45	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13.09 €
06460-93A41X50	3	jet black RAL 9005	satin finish	3/8-16	50	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13.09 €
06460-93A41X55	3	jet black RAL 9005	satin finish	3/8-16	55	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13.09 €
06460-93A41X60	3	jet black RAL 9005	satin finish	3/8-16	60	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	13.09 €
