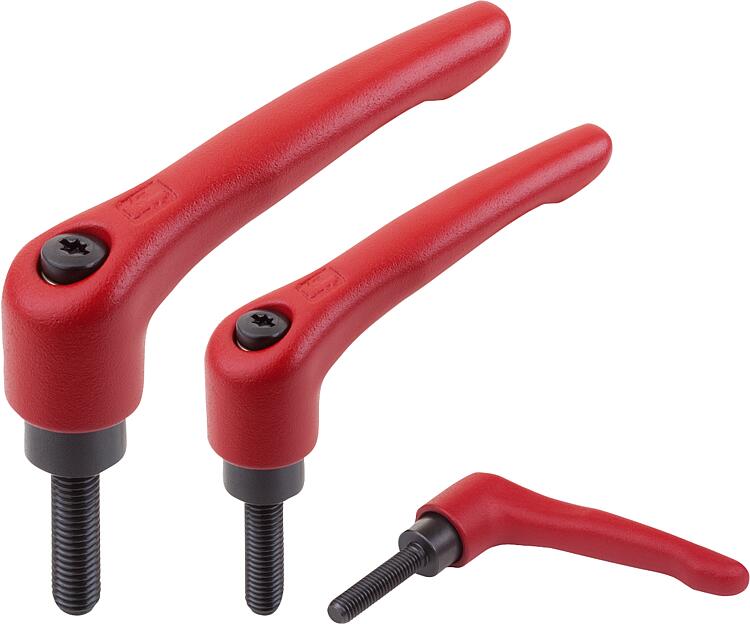

        Clamping levers, steel, with external thread, ruby red, threaded insert, black oxidised steel

Item description/product images

DescriptionMaterial:Handle steel 1.0401.
All other steel parts grade 5.8.Version:Handle powder-coated, fine-textured structure.
Steel parts black oxidised.Note:Standard colours are:
ruby red RAL 3003.

Where L ≥ 60 mm the thread length is always 60 mm.
Drawing reference:

1) flat point DIN EN ISO 4753

DownloadHere is all the information as a PDF datasheet:

Are you looking for CAD data? These can be found directly in the product table.

Datasheet 06443 Clamping levers, steel with external thread, threaded pin black oxidised steel

238 kB

Drawings

Overview of items (compressed)

Item selection/filter

Order No.	Colour	Size	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	No. of teeth	L
06443-10527X10	ruby red RAL3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10
06443-10527X15	ruby red RAL3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15
06443-10527X20	ruby red RAL3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20
06443-10527X25	ruby red RAL3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25
06443-10527X30	ruby red RAL3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	30
06443-10527X35	ruby red RAL3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	35
06443-10527X40	ruby red RAL3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	40
06443-10527X45	ruby red RAL3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	45
06443-10527X50	ruby red RAL3003	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	50
06443-10627X10	ruby red RAL3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10
06443-10627X15	ruby red RAL3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15
06443-10627X20	ruby red RAL3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20
06443-10627X25	ruby red RAL3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25
06443-10627X30	ruby red RAL3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	30
06443-10627X35	ruby red RAL3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	35
06443-10627X40	ruby red RAL3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	40
06443-10627X45	ruby red RAL3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	45
06443-10627X50	ruby red RAL3003	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	50
06443-20627X15	ruby red RAL3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15
06443-20627X20	ruby red RAL3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20
06443-20627X25	ruby red RAL3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25
06443-20627X30	ruby red RAL3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30
06443-20627X35	ruby red RAL3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	35
06443-20627X40	ruby red RAL3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40
06443-20627X45	ruby red RAL3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	45
06443-20627X50	ruby red RAL3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50
06443-20627X55	ruby red RAL3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	55
06443-20627X60	ruby red RAL3003	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60
06443-20827X15	ruby red RAL3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15
06443-20827X20	ruby red RAL3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20
06443-20827X25	ruby red RAL3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25
06443-20827X30	ruby red RAL3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30
06443-20827X35	ruby red RAL3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	35
06443-20827X40	ruby red RAL3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40
06443-20827X45	ruby red RAL3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	45
06443-20827X50	ruby red RAL3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50
06443-20827X55	ruby red RAL3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	55
06443-20827X60	ruby red RAL3003	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60
06443-21027X15	ruby red RAL3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15
06443-21027X20	ruby red RAL3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20
06443-21027X25	ruby red RAL3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25
06443-21027X30	ruby red RAL3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30
06443-21027X35	ruby red RAL3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	35
06443-21027X40	ruby red RAL3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40
06443-21027X45	ruby red RAL3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	45
06443-21027X50	ruby red RAL3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50
06443-21027X55	ruby red RAL3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	55
06443-21027X60	ruby red RAL3003	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60
06443-30827X15	ruby red RAL3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	15
06443-30827X20	ruby red RAL3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20
06443-30827X25	ruby red RAL3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25
06443-30827X30	ruby red RAL3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30
06443-30827X35	ruby red RAL3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	35
06443-30827X40	ruby red RAL3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40
06443-30827X45	ruby red RAL3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	45
06443-30827X50	ruby red RAL3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50
06443-30827X55	ruby red RAL3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	55
06443-30827X60	ruby red RAL3003	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60
06443-31027X15	ruby red RAL3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	15
06443-31027X20	ruby red RAL3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20
06443-31027X25	ruby red RAL3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25
06443-31027X30	ruby red RAL3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30
06443-31027X35	ruby red RAL3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	35
06443-31027X40	ruby red RAL3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40
06443-31027X45	ruby red RAL3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	45
06443-31027X50	ruby red RAL3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50
06443-31027X55	ruby red RAL3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	55
06443-31027X60	ruby red RAL3003	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60
06443-41027X20	ruby red RAL3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	20
06443-41027X25	ruby red RAL3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	25
06443-41027X30	ruby red RAL3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	30
06443-41027X35	ruby red RAL3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	35
06443-41027X40	ruby red RAL3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	40
06443-41027X45	ruby red RAL3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	45
06443-41027X50	ruby red RAL3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	50
06443-41027X55	ruby red RAL3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	55
06443-41027X60	ruby red RAL3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	60
06443-41027X70	ruby red RAL3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	70
06443-41027X80	ruby red RAL3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	80
06443-41027X90	ruby red RAL3003	4	M10	19	27	27,5	43	10	27	63	67,5	95	109	13	24	90
06443-41227X20	ruby red RAL3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	20
06443-41227X25	ruby red RAL3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	25
06443-41227X30	ruby red RAL3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	30
06443-41227X35	ruby red RAL3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	35
06443-41227X40	ruby red RAL3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	40
06443-41227X45	ruby red RAL3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	45
06443-41227X50	ruby red RAL3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	50
06443-41227X55	ruby red RAL3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	55
06443-41227X60	ruby red RAL3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	60
06443-41227X70	ruby red RAL3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	70
06443-41227X80	ruby red RAL3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	80
06443-41227X90	ruby red RAL3003	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	90
06443-51227X25	ruby red RAL3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	25
06443-51227X30	ruby red RAL3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	30
06443-51227X35	ruby red RAL3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	35
06443-51227X40	ruby red RAL3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	40
06443-51227X45	ruby red RAL3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	45
06443-51227X50	ruby red RAL3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	50
06443-51227X55	ruby red RAL3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	55
06443-51227X60	ruby red RAL3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	60
06443-51227X70	ruby red RAL3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	70
06443-51227X80	ruby red RAL3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	80
06443-51227X90	ruby red RAL3003	5	M12	23	31	32	49	12	31,5	73	77,5	110	126	15	26	90
06443-51627X25	ruby red RAL3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	25
06443-51627X30	ruby red RAL3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	30
06443-51627X35	ruby red RAL3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	35
06443-51627X40	ruby red RAL3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	40
06443-51627X45	ruby red RAL3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	45
06443-51627X50	ruby red RAL3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	50
06443-51627X55	ruby red RAL3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	55
06443-51627X60	ruby red RAL3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	60
06443-51627X70	ruby red RAL3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	70
06443-51627X80	ruby red RAL3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	80
06443-51627X90	ruby red RAL3003	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	90
