        Manivelas com cabo cilíndrico reversível - inch

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Termoplástico, grafite escuro.Versão:Peças de aço brunido.Indicação:A cobertura do cubo é fornecida desmontada.
As manivelas podem ser fixadas axialmente no eixo através da união por chaveta, utilizando um pino transversal ou por meio de um parafuso de cabeça cilíndrica DIN 6912 e uma arruela DIN 7349. Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06500 inch Manivelas com cabo cilíndrico reversível - inch

272 kB

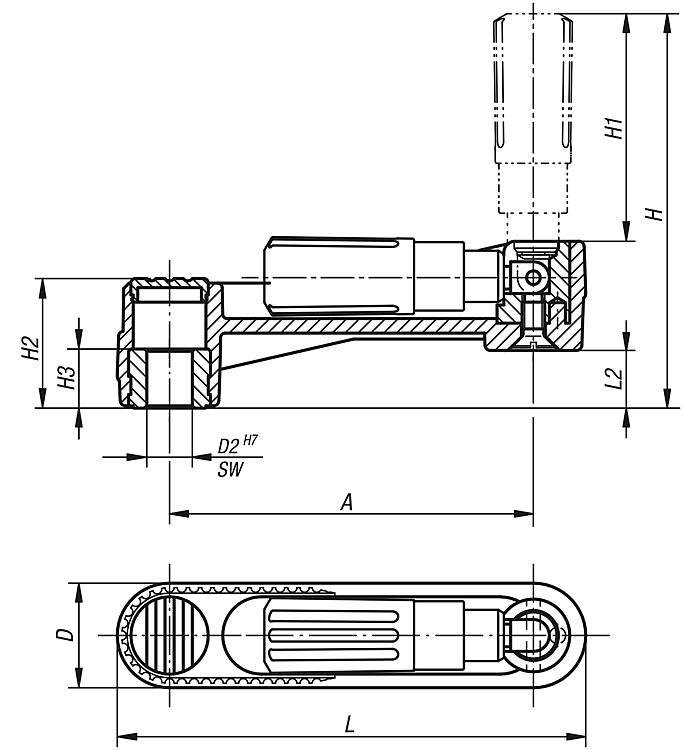

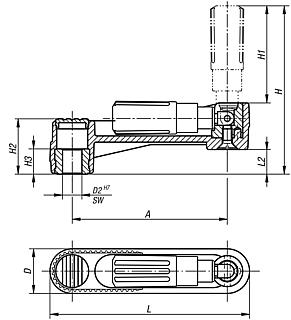

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Tamanho	Versão 2	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	Preço
06500-11CO	furo de ajuste	1	sem furo transversal	80	24	0,375	-	85,7	49	28,5	13	-	104	12,7	44,99 €
06500-12CO	furo de ajuste	2	sem furo transversal	100	29	0,375	-	105,2	59,5	35,5	13	-	129	15,7	48,43 €
06500-12CP	furo de ajuste	2	sem furo transversal	100	29	0,5	-	105,2	59,5	35,5	13	-	129	15,7	48,43 €
06500-13CP	furo de ajuste	3	sem furo transversal	125	36	0,5	-	140	83	44	18,5	-	161	19,5	52,97 €
