        Alavanca de aperto de plástico, com rosca fêmea e anel dentado de zinco, inserto roscado de aço inoxidável, pol.

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo da alavanca em plástico reforçado com fibra de vidro e anel dentado de Zamak.
Peças de aço em aço inoxidável, 1.4305.

Versão:Peças de aço com superfície sem tratamento.Sob consulta:Outros tipos de roscas femêa e versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06601 inch Alavanca de aperto de plástico, com rosca fêmea e anel dentado de zinco, inserto roscado de aço inoxidável, pol.

533 kB

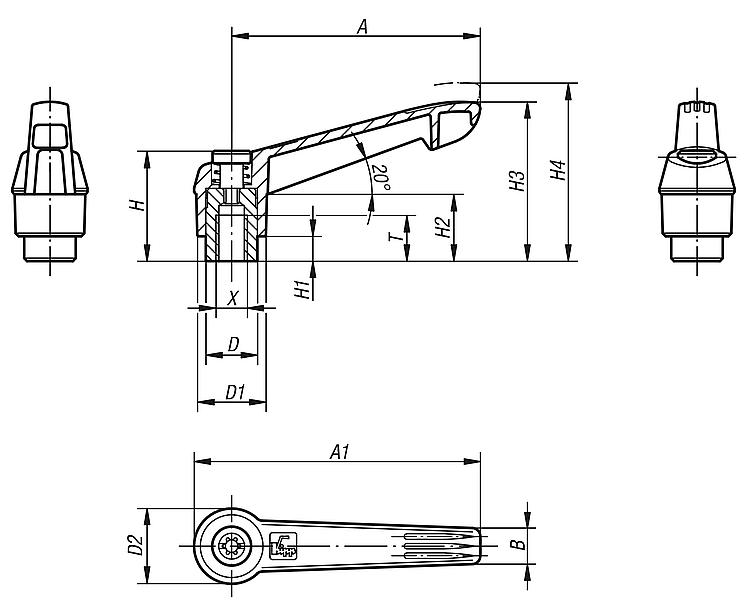

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Material do corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
06601-1A01	grafite RAL 7021	plástico	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A02	laranja RAL 2004	plástico	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A016	amarelo RAL 1021	plástico	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A084	vermelho RAL 3020	plástico	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A086	verde RAL 6032	plástico	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A087	grafite RAL 7021	plástico	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A11	grafite RAL 7021	plástico	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A12	laranja RAL 2004	plástico	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A116	amarelo RAL 1021	plástico	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A184	vermelho RAL 3020	plástico	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A186	verde RAL 6032	plástico	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A187	azul RAL 5017	plástico	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A21	grafite RAL 7021	plástico	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A22	laranja RAL 2004	plástico	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A216	amarelo RAL 1021	plástico	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A284	vermelho RAL 3020	plástico	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A286	verde RAL 6032	plástico	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-1A287	azul RAL 5017	plástico	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	7,77 €
06601-2A21	grafite RAL 7021	plástico	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A22	laranja RAL 2004	plástico	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A216	amarelo RAL 1021	plástico	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A284	vermelho RAL 3020	plástico	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A286	verde RAL 6032	plástico	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A287	azul RAL 5017	plástico	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A31	grafite RAL 7021	plástico	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A32	laranja RAL 2004	plástico	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A316	amarelo RAL 1021	plástico	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A384	vermelho RAL 3020	plástico	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A386	verde RAL 6032	plástico	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-2A387	azul RAL 5017	plástico	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	9,18 €
06601-3A31	grafite RAL 7021	plástico	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A32	laranja RAL 2004	plástico	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A316	amarelo RAL 1021	plástico	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A384	vermelho RAL 3020	plástico	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A386	verde RAL 6032	plástico	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A387	azul RAL 5017	plástico	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A41	grafite RAL 7021	plástico	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A42	laranja RAL 2004	plástico	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A416	amarelo RAL 1021	plástico	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A484	vermelho RAL 3020	plástico	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A486	verde RAL 6032	plástico	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-3A487	azul RAL 5017	plástico	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	11,29 €
06601-4A41	grafite RAL 7021	plástico	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A42	laranja RAL 2004	plástico	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A416	amarelo RAL 1021	plástico	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A484	vermelho RAL 3020	plástico	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A486	verde RAL 6032	plástico	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A487	azul RAL 5017	plástico	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A51	grafite RAL 7021	plástico	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A52	laranja RAL 2004	plástico	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A516	amarelo RAL 1021	plástico	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A584	vermelho RAL 3020	plástico	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A586	verde RAL 6032	plástico	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-4A587	azul RAL 5017	plástico	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	16,24 €
06601-5A51	grafite RAL 7021	plástico	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A52	laranja RAL 2004	plástico	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A516	amarelo RAL 1021	plástico	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A584	vermelho RAL 3020	plástico	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A586	verde RAL 6032	plástico	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A587	azul RAL 5017	plástico	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A61	grafite RAL 7021	plástico	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A62	laranja RAL 2004	plástico	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A616	amarelo RAL 1021	plástico	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A684	vermelho RAL 3020	plástico	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A686	verde RAL 6032	plástico	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
06601-5A687	azul RAL 5017	plástico	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	19,60 €
