Placa básica para o sistema de 5 eixos UNILOCK de fixação universal, tamanho de sistema 80 mm
Descrição do artigo/Imagens dos produtos

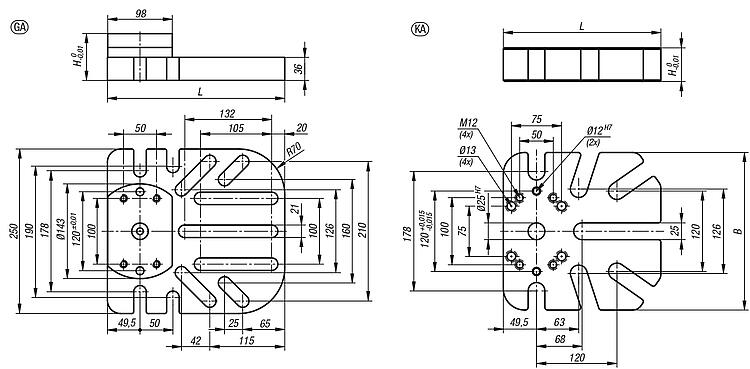

DescriçãoMaterial:Aço cementado.Versão:Corpo básico oxidado. Superfícies de funcionamento endurecidas e retificadas.Indicação:As placas base do sistema de 5 eixos UNILOCK para fixação universal encaixam em mesas de trabalho com sistema de fixação com furos ou em versões com ranhura em T, bem como em paletes de entalhes. Devido à sua estrutura estável, estas bases de aumento são ideais como elementos de base para peças de trabalho grandes e pesadas. Através da disposição das ranhuras de fixação, é possível fazer uma adaptação flexível à peça de trabalho e à mesa de trabalho. Maiores distâncias das ranhuras em "T" podem ser alcançadas com a versão maior. Na versão pequena, as ranhuras de fixação estão abertas para um melhor escoamento das cavacos.Vantagens:Estrutura básica estável para fixação dos módulos básicos de 5 eixos para aperto de peças de trabalho grandes e pesadas. Fixação rápida das placas de base devido à grande quantidade de ranhuras de fixação na mesa de trabalho. Posicionamento flexível das peças de trabalho na mesa de trabalho.Indicação de desenho:

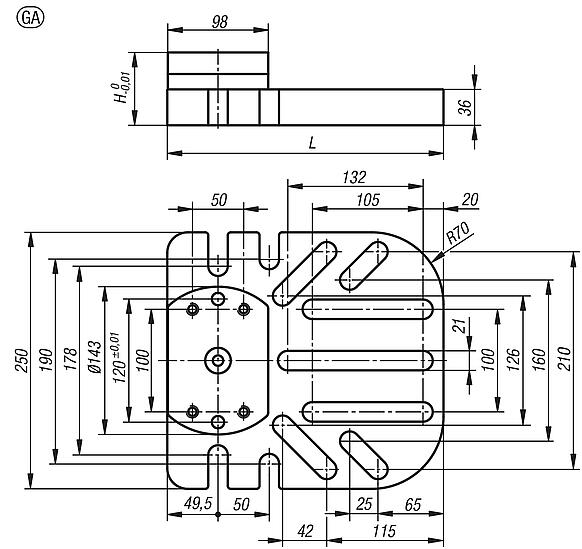

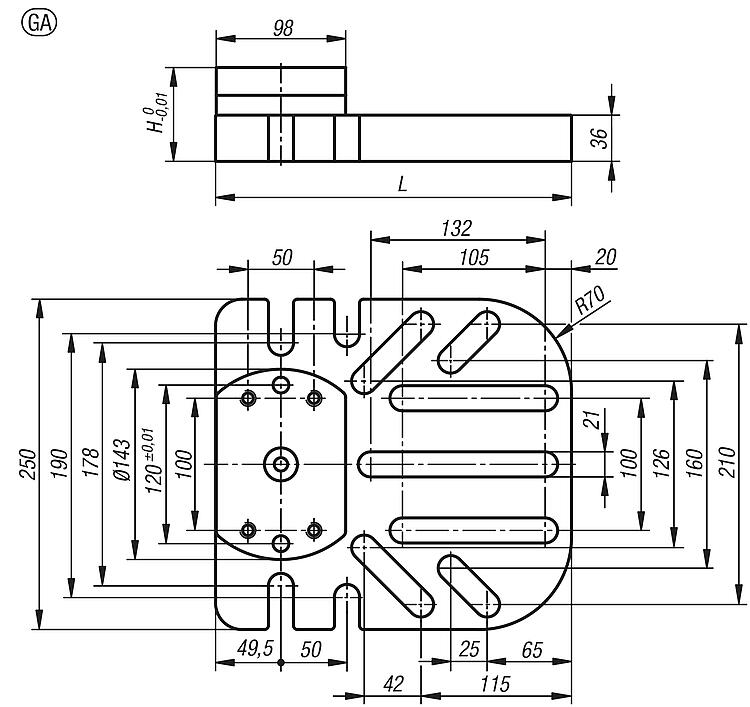

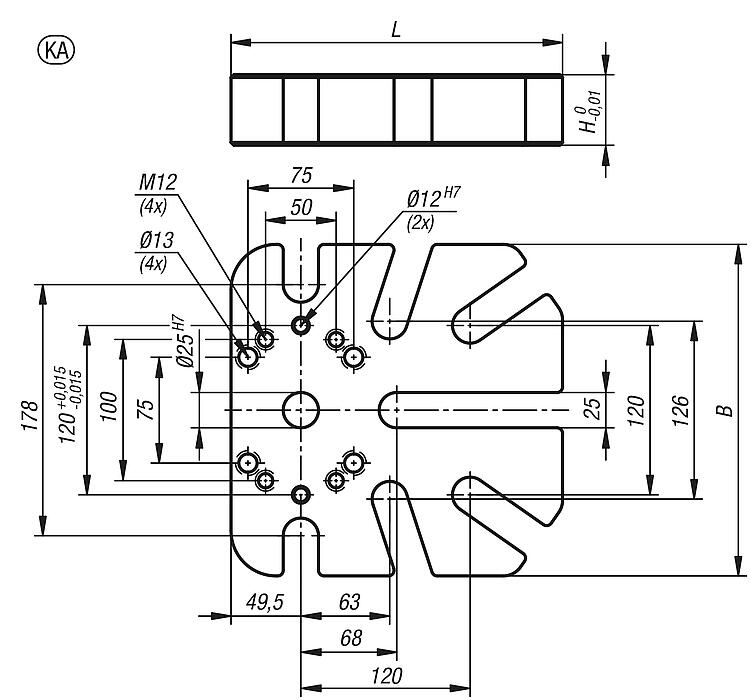

Forma GA: versão grande Forma KA: versão pequeno
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
