        Carro-guia de aço, padrão, com guia de esferas recirculantes para trilhos-guia perfilados

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Corpo em aço temperado.
Esferas em aço temperado para rolamento.
Peças de desvio em plástico.Versão:Superfície sem tratamento.Indicação:Carro guia padrão com guia de esferas recirculantes, conforme precisão N, sem pré-carga (Z0). Com vedação de fechamento bilateral. Versão em 4 fileiras com perfil em arco. As vias dos trilhos perfilados são
instaladas em um ângulo de 45°, podendo suportar cargas de todas as direções.

Altos valores dinâmicos: v = 5 m/s.

Temperatura de aplicação em funcionamento contínuo máx. 80 °C.Sob consulta:Pode ser fornecido em diferentes classes de precisão e de pré-carga.Indicação de desenho:

1) Borda de batente retificada

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 21400 Carro-guia de aço, padrão, com guia de esferas recirculantes para trilhos-guia perfilados

163 kB

Indicação técnica sobre guias de trilhos perfilados

108 kB

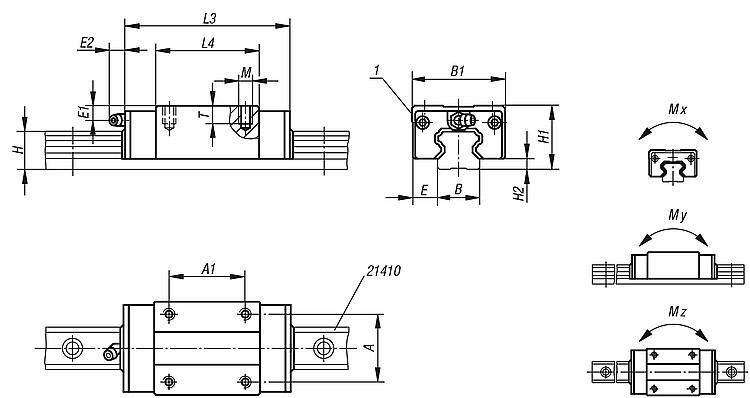

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão	Tamanho	Mx Nm	My Nm	Mz Nm	Capacidade de carga dinâmica N	Capacidade de carga estática N	Furo de lubrificação	A	A1	B	B1	E	E1	E2	H	H1	H2	L3	L4	M	T	Preço
21400-15106601	Padrão	15	70	50	50	6850	12700	Ø3	26	26	15	34	9,5	8,3	5	14	28	4,6	66	40	M4	6,4	61,81 €
21400-20107801	Padrão	20	220	180	180	14500	25600	M6x1	32	36	20	44	12	7	13,5	18	30	5	77,8	48,8	M5	8	70,40 €
21400-25108801	Padrão	25	360	320	310	21400	40000	M6x1	35	35	23	48	12,5	11	13,5	22	40	7	88	57	M6	9,6	73,61 €
21400-30110901	Padrão	30	600	500	490	29800	54900	M6x1	40	40	28	60	16	10	13	26	45	9	109	72	M8	12,8	81,74 €
21400-25211001	longa	25	504	448	434	29960	56000	M6x1	35	50	23	48	12,5	11	13,5	22	40	7	110,1	79,1	M6	9,6	81,01 €
21400-30213101	longa	30	785	650	650	39000	71900	M6x1	40	60	28	60	16	10	13	26	45	9	131,3	94,3	M8	12,8	89,61 €
