        Grampos rápidos horizontais com trava de segurança base vertical e ponteira regulável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.
Elemento do cabo em poliamida.
Grampo de destravamento TPE.Versão:carbonitretado e preto oxidado.Indicação:Buchas articuladas de alta qualidade e livres de manutenção. Aplicação de força permanente e constante ao abrir e fechar. Estabilidade ideal proporcionada pelo braço de fixação cônico com perfil em U. Inclui trava de segurança interna com proteção automática. Acessórios:05280 Pontas protetoras
07110 Posicionadores esféricos
07117 Fechos tipo gripper reguláveis
07120 Pinos roscados com ponta para articulação DIN 6332
07121 Pinos roscados com ponta esférica
07140 Sapatas de pressão DIN 6311
07142 Sapatas de pressão

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05904 Grampos rápidos horizontais com trava de segurança base vertical e ponteira regulável

128 kB

Indicação técnica Tensionamento rápido - fixação confiável

864 kB

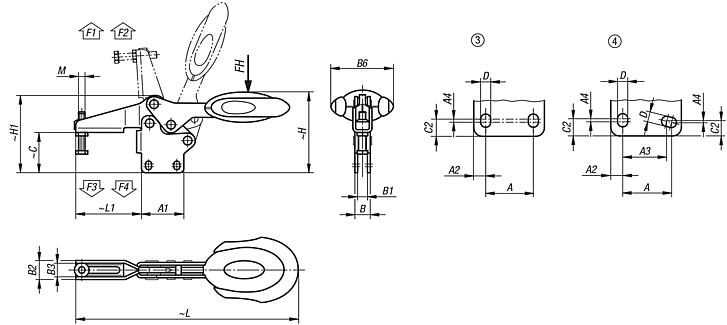

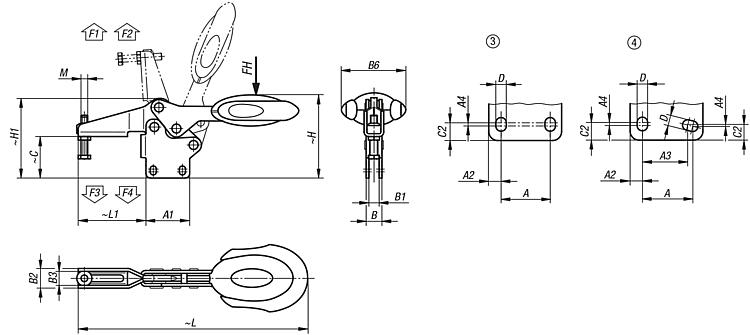

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Molde de furação	Ângulo de abertura braço de fixação	Ângulo de abertura cabo	Força manual FH N	Força de retenção F1 N	Força de retenção F2 N	Força de tensão F3 N	Força de tensão F4 N	Preço
05904-006102	3	86°	67°	160	1350	1900	720	1200	41,69 €
05904-008102	3	86°	67°	200	2000	2800	830	1400	49,32 €
05904-010102	3	90°	71°	250	2200	4500	1200	2800	66,18 €
05904-012102	4	88°	68°	280	2400	5500	1000	2800	69,01 €

Código do artigo	M	A	A1	A2	A3	A4	B	B1	B2	B3	B6	C	C2	D	H	H1	L	L1	Preço
05904-006102	M6x35	26	39	6,5	-	2,5	14,1	9,1	17,5	12,5	53,4	36,9	8	5,5	75,2	71	193,3	60,5	41,69 €
05904-008102	M8x45	26	44	9	-	3,5	14,1	9,1	21	16	51,1	46,5	10,5	6,2	88,2	84,3	230,4	74,9	49,32 €
05904-010102	M10x55	41,5	59	9	-	2	16,2	9,2	26	19	56,5	59,6	10	8,8	114,3	107,5	286	103,9	66,18 €
05904-012102	M12x70	44	65	11	40	1	16,2	9,2	28	21	56,5	75,9	13,5	8,5	128,4	125,2	321,3	122	69,01 €
