        Grampos rápidos verticais versão pesada

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:Peça brunida.
Ponteira e porcas fosfatadas.
Pino e bucha do mancal cementados.
Cabo com revestimento plástico resistente ao óleo.Indicação:Lubrifique todas as articulações regularmente.Indicação de desenho:

1) Guia do braço de fixação ajustável

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05400 Grampos rápidos verticais versão pesada

162 kB

Indicações técnicas para grampos rápidos

129 kB

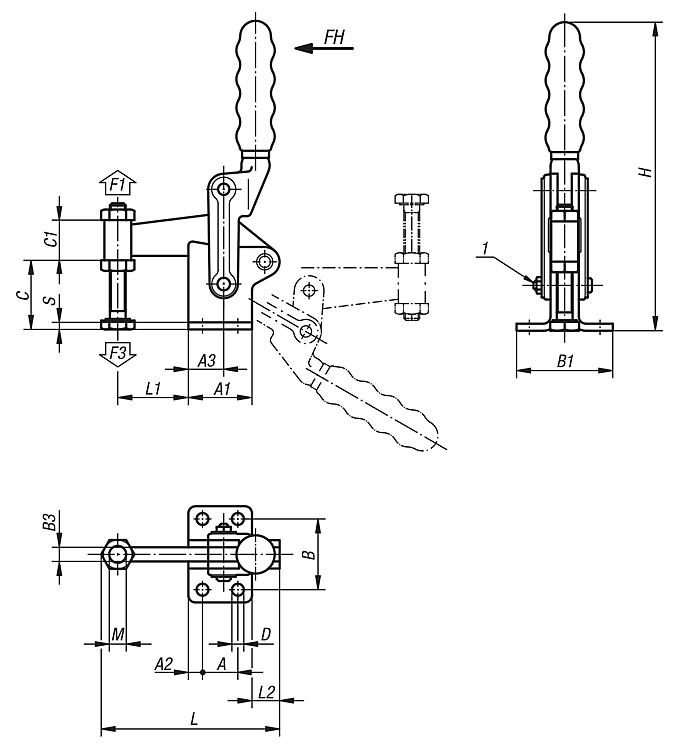

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Ângulo de abertura braço de fixação	Ângulo de abertura cabo	Força manual FH N	Força de retenção F1 N	Força de tensão F3 N	Cabo plástico adequado	Preço
05400-02	180°	120°	340	6000	1400	05520-02	101,88 €
05400-04	180°	125°	500	8000	1400	05520-04	146,97 €
05400-06	195°	130°	500	15000	1850	05520-06	191,08 €

Código do artigo	A	A1	A2	A3	B	B1	B3	C	C1	D	H	L	L1	L2	M	S	Preço
05400-02	25	45	10	25	50	68	10	45	30	8,3	215	124	50	20	M12x100	5	101,88 €
05400-04	30	51	10	25	60	86,5	12	58	30	8,3	250	144	60	23	M12x100	6	146,97 €
05400-06	40	64	12	40	75	104	16	70	38	10,3	295	188	75	37	M16x150	8	191,08 €
