        Grampo rápido vertical com base horizontal e eixo de aperto fixo

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:peça zincada e passivada.
Ponteira e porcas fosfatadas.
Cabo plástico resistente ao óleo.Indicação:Na versão 05720-01-00800 é incluído no fornecimento um posicionador em neoprene.Acessórios:05240
05241
05260
05885-01
05887-01
05888
05280
05880-01

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05720-01 Grampo rápido vertical com base horizontal e eixo de aperto fixo

352 kB

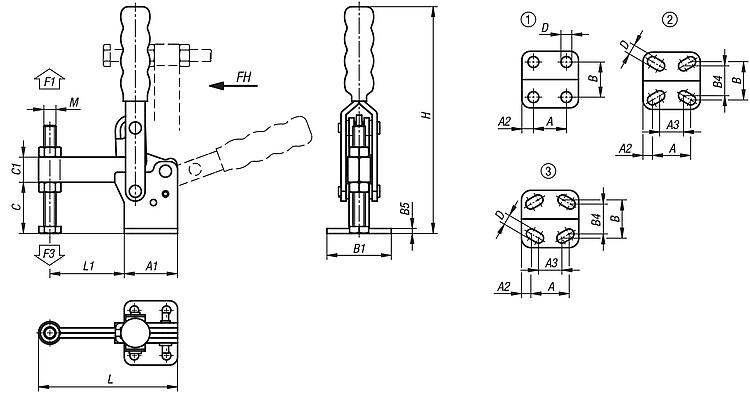

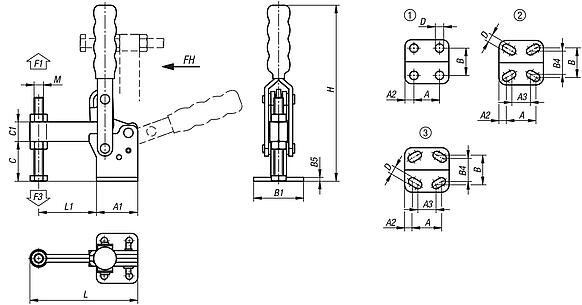

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Molde de furação	Ângulo de abertura braço de fixação	Ângulo de abertura cabo	Força manual FH N	Força de retenção F1 N	Força de tensão F3 N	Preço
05720-01-00800	2	96°	69°	50	800	600	13,49 €
05720-01-01500	3	108°	70°	100	1500	1000	17,20 €
05720-01-02400	1	90°	70°	150	2400	1200	24,02 €
05720-01-03400	1	90°	70°	200	3400	1600	30,52 €
05720-01-04400	1	90°	70°	250	4400	1600	40,87 €
05720-01-05400	1	100°	50°	280	5400	1800	59,18 €

Código do artigo	A	A1	A2	A3	B	B1	B4	B5	C	C1	D	H	L	L1	M	Preço
05720-01-00800	16	29	6,5	14	24	34	17,5	2,5	21,8	10,5	4,8	97	66,7	31,5	M5x35	13,49 €
05720-01-01500	19	35	8	12,7	27	42	25	3	29	13	5,5	135	75,7	35	M6x50	17,20 €
05720-01-02400	19	35	8	-	32	47	-	3	32	17,5	7,1	178	87,7	45,5	M08x65	24,02 €
05720-01-03400	32	50	9	-	45	64	-	4	42	22	8,3	218	124,3	65	M10x80	30,52 €
05720-01-04400	32	53	10	-	45	64	-	5	51	25	8,7	226	138,3	74	M12x100	40,87 €
05720-01-05400	50,8	76,2	12,7	-	69,8	95,2	-	8	82,1	31,8	12,3	303	197,5	107,8	M16x150	59,18 €
