04624-40Grampo de alavanca hidráulico atuação dupla |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoDescrição do produto:Os grampos de alavanca podem ser utilizados de forma ideal se, devido à situação de fixação, a peça de trabalho tiver de ser livremente retirada para cima quando não estiver fixada. Devido ao movimento linear da alavanca de fixação ao abrir ou fechar o grampo, é particularmente adequado para situações de aperto em que um movimento lateral do elemento tensor não é possível, por exemplo, devido à interferência de contornos. A força é transferida para a alavanca de fixação do grampo através do êmbolo. Devido ao modo de funcionamento de atuação dupla dos grampos de alavanca, os tempos de abertura e fecho são claramente definidos.Material:Carcaça e êmbolo em aço.Versão:Carcaça brunida.
Êmbolo endurecido.Indicação:A alavanca de fixação do grampo desenvolve a sua força de aperto ideal na posição horizontal.
As tolerâncias em peças são compensadas até um desvio de posição de +/- 8,5°.

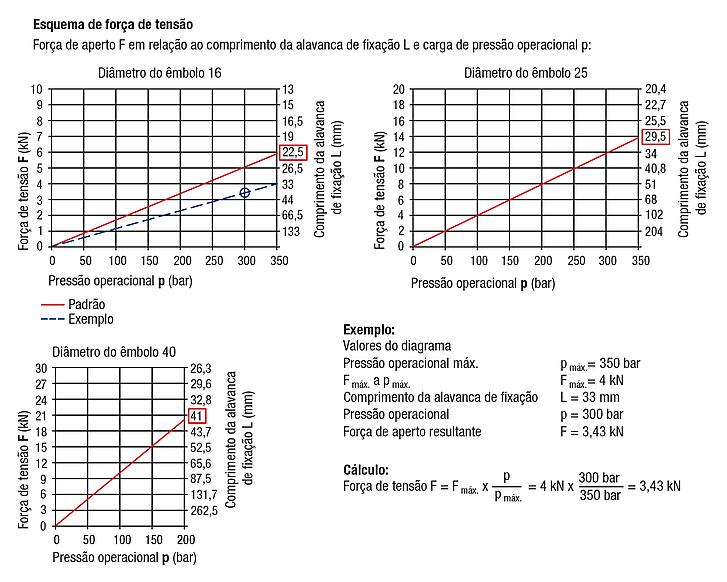

A força de aperto de um grampo depende do comprimento da alavanca de fixação.
Observar as indicações de segurança.Modo de operação:- Conexão roscada.
- Conexão de flange o-ring.
- Canais perfurados.Dados técnicos:- Pressão operacional máx. para diâmetros de êmbolo 16 e 25: 350 bar
- Pressão operacional máx. para diâmetros de êmbolo 40: 200 bar.Montagem:Ver contorno de construção.Vantagens:- Raspador de metal integrado.
- Carcaça parcialmente retrátil.
- Acesso sem colisões à peça de trabalho.
- Fornecimento de pressão sem fios.
- Opções de instalação versáteis.Sob consulta:Com controlo de posição.Fornecimento- 1 pç. alavanca de fixação para grampos de alavanca.
- Contém 4 pç. parafuso cilíndrico DIN EN ISO 4762 classe de resistência 8.8.
- 4 pç. tampas plásticas.
- Contém 2 pç. o-ring 7x1,5 (em conexão de flange o-ring de acionamento).Indicação de desenho:H1*= Ponto de aperto otimizado; ainda -1,5mm até paragem da alavanca de fixação
1) Contorno de construção
2) Desapertar
3) Prender
4) Cantos arredondados
5) Só com diâmetro de êmbolo 16 é que estes furos são fechados com bujões DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Grampo de alavanca hidráulico atuação dupla, forma A, conexão roscada |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Diâmetro
do êmbolo | Tipo de
conexão | B
| B1 | B2 | C
(grau) | D | D1 | G | G1 | H | H1 | H2 | H3 | H4 | CAD | Aces. | Preço | Encomendar |
|---|
| 04624-40-161104 | A | 16 | conexão roscada | 61 | 38 | 7 | 69 | 38 | 38,5 | M6x12 | G1/8 | 117 | 41,5 | 37,5 | 10,5 | 22,5 |  | | 397,90 € | | | 04624-40-251104 | A | 25 | conexão roscada | 80 | 56 | 8 | 65 | 50 | 50,5 | M8x22 | G1/4 | 156 | 50 | 54 | 19 | 22 | | | 532,45 € | | | 04624-40-401104 | A | 40 | conexão roscada | 85 | 62 | 13,5 | 65 | 70 | 70,5 | M10x22 | G1/4 | 191 | 65 | 67,7 | 20 | 25 | | | 576,15 € | |
| Código do artigo | Forma | Diâmetro
do êmbolo | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | Força de tensão
a 100 bar
(kN) | Força de tensão
a 200 bar
(kN) | Força de tensão
a 350 bar
(kN) | CAD | Aces. | Preço | Encomendar |
|---|
| 04624-40-161104 | A | 16 | 52 | 38 | 15 | 18 | 28 | 19 | 49 | 35 | 7,5 | 1,5 | - | 5,2 | | | 397,90 € | | | 04624-40-251104 | A | 25 | 72 | 56 | 24 | 25 | 44 | 24 | 63,5 | 44 | 10 | 3,9 | - | 13,8 | | | 532,45 € | | | 04624-40-401104 | A | 40 | 100 | 78 | 36 | 32 | 66 | 31,5 | 82,5 | 40,5 | 10 | 9,5 | 19 | - | | | 576,15 € | |
|
Grampo de alavanca hidráulico atuação dupla, forma A, conexão de flange o-ring |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Diâmetro
do êmbolo | Tipo de
conexão | B
| B1 | B2 | B4 | C
(grau) | D | D1 | D2 | G | H | H1 | H2 | H3 | H4 | CAD | Aces. | Preço | Encomendar |
|---|
| 04624-40-161204 | B | 16 | Conexão de flange O-Ring | 61 | 38 | 7 | 20 | 69 | 38 | 38,5 | 4 | M6x12 | 117 | 41,5 | 37,5 | 10,5 | 22,5 | | | 397,90 € | | | 04624-40-251204 | B | 25 | Conexão de flange O-Ring | 72 | 56 | 8 | 27 | 65 | 50 | 50,5 | 4 | M8x22 | 156 | 50 | 54 | 19 | 22 | | | 532,45 € | | | 04624-40-401204 | B | 40 | Conexão de flange O-Ring | 95 | 62 | 13,5 | 29 | 65 | 70 | 70,5 | 5 | M10x22 | 191 | 65 | 67,7 | 20 | 25 | | | 576,15 € | |
| Código do artigo | Forma | Diâmetro
do êmbolo | L | L1 | L2 | L4 | L5 | L6 | L7 | L8 | L10 | Força de tensão
a 100 bar
(kN) | Força de tensão
a 200 bar
(kN) | Força de tensão
a 350 bar
(kN) | CAD | Aces. | Preço | Encomendar |
|---|
| 04624-40-161204 | B | 16 | 52 | 38 | 15 | 28 | 19 | 49 | 35 | 7,5 | 24 | 1,5 | - | 5,2 | | | 397,90 € | | | 04624-40-251204 | B | 25 | 72 | 56 | 24 | 44 | 24 | 63,5 | 36 | 10 | 28,1 | 3,9 | - | 13,8 | | | 532,45 € | | | 04624-40-401204 | B | 40 | 100 | 78 | 36 | 66 | 31,5 | 82,5 | 50,5 | 10 | 42 | 9,5 | 19 | - | | | 576,15 € | |
|
Grampo de alavanca hidráulico atuação dupla, forma C, canal perfurado |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Diâmetro
do êmbolo | Tipo de
conexão | B
| B1 | B2 | C
(grau) | D | G | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | CAD | Aces. | Preço | Encomendar |
|---|
| 04624-40-161304 | C | 16 | canais perfurados | 52 | 38 | 7 | 69 | 35 | M6x12 | 117 | 41,5 | 37,5 | 10,5 | 22,5 | 37,5 | 12,25 | 27 | | | 385,25 € | | | 04624-40-251304 | C | 25 | canais perfurados | 72 | 56 | 8 | 65 | 50 | M8x22 | 156 | 50 | 54 | 19 | 22 | 55 | 25,2 | 41,8 | | | 520,95 € | | | 04624-40-401304 | C | 40 | canais perfurados | 85 | 62 | 13,5 | 65 | 70 | M10x22 | 191 | 65 | 67,7 | 20 | 25 | 68 | 22-25 | 44-53 | | | 562,35 € | |
| Código do artigo | Forma | Diâmetro
do êmbolo | L | L1 | L2 | L4 | L5 | L6 | L7 | L8 | Força de tensão
a 100 bar
(kN) | Força de tensão
a 200 bar
(kN) | Força de tensão
a 350 bar
(kN) | CAD | Aces. | Preço | Encomendar |
|---|
| 04624-40-161304 | C | 16 | 52 | 38 | 15 | 28 | 19 | 49 | 26 | 7,5 | 1,5 | - | 5,2 | | | 385,25 € | | | 04624-40-251304 | C | 25 | 72 | 56 | 24 | 44 | 24 | 63,5 | 36 | 10 | 3,9 | - | 13,8 | | | 520,95 € | | | 04624-40-401304 | C | 40 | 100 | 78 | 36 | 66 | 31,5 | 82,5 | 40,5 | 10 | 9,5 | 19 | - | | | 562,35 € | |
|
