04624-30Alavanca de fixação para grampo de alavanca |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoDescrição do produto:As alavancas de fixação podem ser utilizadas para os grampos de alavanca rotativos hidráulicos 04624-20, bem como para os grampos de alavanca rotativos pneumáticos 04624-19. As alavancas de fixação podem ser selecionadas entre alavancas de fixação "padrão" e alavancas de fixação "peça bruta". As alavancas de fixação "padrão" estão acabadas e prontas para utilização imediata. As alavancas de fixação "peça bruta" ainda podem ser maquinadas individualmente. Para facilitar a maquinação, as peças em bruto são feitas de aço não endurecido. Após a aplicação do contorno individual, as alavancas de fixação devem ser inseridas e endurecidas antes de serem utilizadas para evitar deformações das alavancas de fixação em uso. Material:Aço padrão e peça bruta.Versão:Padrão endurecida.
Peça bruta não endurecida.Indicação:Ao posicionar corretamente o grampo da alavanca rotativo, as tolerâncias das peças podem ser compensadas de forma otimizada, apesar da curta alavanca de fixação.
Os elementos tensores devem ser verificados regularmente quanto a sujeira e limpos se necessário.
A força de aperto efetiva deve ser calculada individualmente para cada alavanca de fixação.
A posição otimizada da alavanca de fixação é de 90°.
As seguintes profundidades de dureza devem ser preenchidas antes de se utilizar alavancas de fixação "peça bruta": Profundidade de dureza 0,3 + 0,2 Dureza HRC 50 +/- 2.

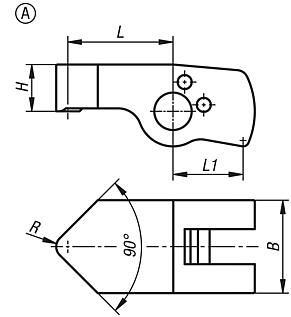

Respeitar as indicações de segurança.Montagem:A alavanca de fixação é engatada ao êmbolo do grampo da alavanca rotativo e fixada através do pino de guia. Isto fixa a alavanca de fixação no sentido axial e impede-a de virar.Sob consulta:Outras dimensões e formas.Indicação de desenho:Forma A: padrão
Forma B: peça bruta DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | para o
diâmetro do êmbolo | Curso | B
| H | L | R | CAD | Aces. | Preço | Encomendar |
|---|
| 04624-30-12091 | A | padrão | 12 | 0,98 | 12 | 6 | 9 | 1,5 |  | | 47,56 € | | | 04624-30-12131 | A | padrão | 12 | 1,12 | 12 | 6 | 13,5 | 1,5 | | | 53,51 € | | | 04624-30-12181 | A | padrão | 12 | 1,97 | 12 | 6 | 18 | 1,5 | | | 58,27 € | | | 04624-30-12221 | A | padrão | 12 | 2,45 | 12 | 6 | 22,5 | 1,5 | | | 64,22 € | | | 04624-30-16121 | A | padrão | 16 | 0,78 | 16 | 8 | 12 | 2 | | | 48,75 € | | | 04624-30-16181 | A | padrão | 16 | 1,16 | 16 | 8 | 18 | 2 | | | 54,69 € | | | 04624-30-16241 | A | padrão | 16 | 1,6 | 16 | 8 | 24 | 2 | | | 60,64 € | | | 04624-30-16301 | A | padrão | 16 | 1,94 | 16 | 8 | 30 | 2 | | | 66,59 € | | | 04624-30-20151 | A | padrão | 20 | 1,48 | 20 | 10 | 15 | 2,5 | | | 52,33 € | | | 04624-30-20221 | A | padrão | 20 | 2,21 | 20 | 10 | 22,5 | 2,5 | | | 58,27 € | | | 04624-30-20301 | A | padrão | 20 | 2,95 | 20 | 10 | 30 | 2,5 | | | 64,22 € | | | 04624-30-20371 | A | padrão | 20 | 3,68 | 20 | 10 | 37,5 | 2,5 | | | 72,53 € | | | 04624-30-25191 | A | padrão | 25 | 1,26 | 25 | 12,5 | 19 | 3 | | | 63,02 € | | | 04624-30-25281 | A | padrão | 25 | 1,86 | 25 | 12,5 | 28 | 3 | | | 71,35 € | | | 04624-30-25381 | A | padrão | 25 | 2,52 | 25 | 12,5 | 38 | 3 | | | 78,48 € | | | 04624-30-25471 | A | padrão | 25 | 3,12 | 25 | 12,5 | 47 | 3 | | | 85,62 € | | | 04624-30-32241 | A | padrão | 32 | 2,56 | 32 | 16 | 24 | 4 | | | 104,64 € | | | 04624-30-32361 | A | padrão | 32 | 3,85 | 32 | 16 | 36 | 4 | | | 117,73 € | | | 04624-30-32481 | A | padrão | 32 | 5,13 | 32 | 16 | 48 | 4 | | | 130,80 € | | | 04624-30-32601 | A | padrão | 32 | 6,4 | 32 | 16 | 60 | 4 | | | 142,69 € | | | 04624-30-40301 | A | padrão | 40 | 3,05 | 40 | 20 | 30 | 5 | | | 149,82 € | | | 04624-30-40451 | A | padrão | 40 | 4,6 | 40 | 20 | 45 | 5 | | | 171,24 € | | | 04624-30-40601 | A | padrão | 40 | 6,1 | 40 | 20 | 60 | 5 | | | 189,07 € | | | 04624-30-40751 | A | padrão | 40 | 7,6 | 40 | 20 | 75 | 5 | | | 205,71 € | |
|
Alavanca de fixação para grampo de alavanca, forma B, peça bruta |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | para o
diâmetro do êmbolo | Curso | B
| H | L | L1 | CAD | Aces. | Preço | Encomendar |
|---|
| 04624-30-12152 | B | peça bruta | 12 | 1,64 | 12 | 6 | 15 | 9 | | | 45,18 € | | | 04624-30-12242 | B | peça bruta | 12 | 2,62 | 12 | 6 | 24 | 9 | | | 54,69 € | | | 04624-30-16202 | B | peça bruta | 16 | 1,29 | 16 | 8 | 20 | 12 | | | 47,56 € | | | 04624-30-16322 | B | peça bruta | 16 | 2,07 | 16 | 8 | 32 | 12 | | | 55,89 € | | | 04624-30-20252 | B | peça bruta | 20 | 2,45 | 20 | 10 | 25 | 15 | | | 59,46 € | | | 04624-30-20402 | B | peça bruta | 20 | 3,92 | 20 | 10 | 40 | 15 | | | 60,64 € | | | 04624-30-25312 | B | peça bruta | 25 | 2,1 | 25 | 12,5 | 31 | 18,8 | | | 66,59 € | | | 04624-30-25502 | B | peça bruta | 25 | 3,32 | 25 | 12,5 | 50 | 18,8 | | | 73,73 € | | | 04624-30-32402 | B | peça bruta | 32 | 4,28 | 32 | 16 | 40 | 24 | | | 101,07 € | | | 04624-30-32642 | B | peça bruta | 32 | 6,84 | 32 | 16 | 64 | 24 | | | 109,40 € | | | 04624-30-40502 | B | peça bruta | 40 | 5,08 | 40 | 20 | 50 | 30 | | | 145,07 € | | | 04624-30-40802 | B | peça bruta | 40 | 8,1 | 40 | 20 | 80 | 30 | | | 175,98 € | |
|
