        Grampo de fixação baixa

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço temperado.Versão:Corpo básico temperado e brunido.
Mordente brunido, temperado no canto.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 04482 Grampo de fixação baixa

143 kB

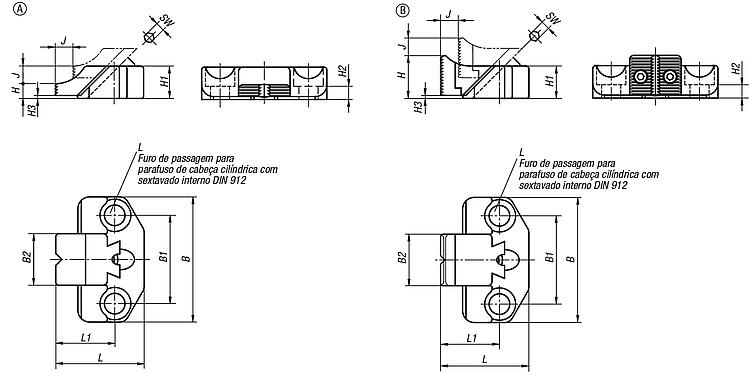

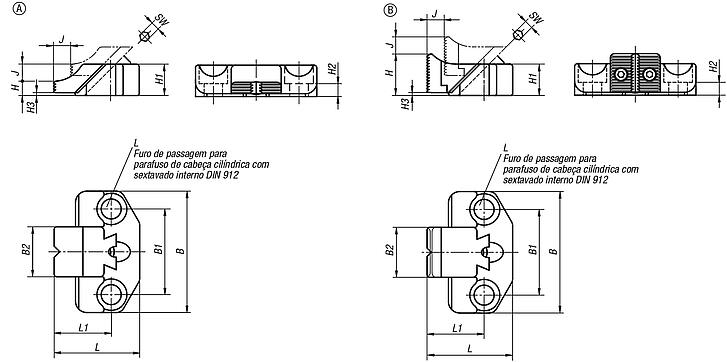

Desenhos (visão geral)

Grampo de fixação baixa forma A

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	B	B1	B2	G	H1	H	H2	H3	J	L1	L	SW	Força de aperto N	Torque de aperto Nm	Preço
04482-0808	65	45	25	M8	16	7,5	7	1,5	7	25	39,5	4	4000	8	137,23 €
04482-1210	85	60	35	M12	22	10	9	2	12	40	60	6	9000	26	182,97 €
04482-1614	100	70	40	M16	30	14	13	2	14	50	77	8	17000	60	259,22 €

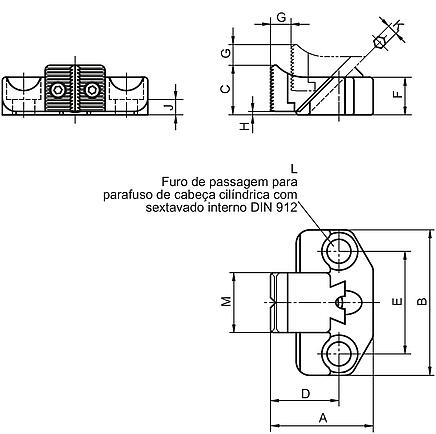

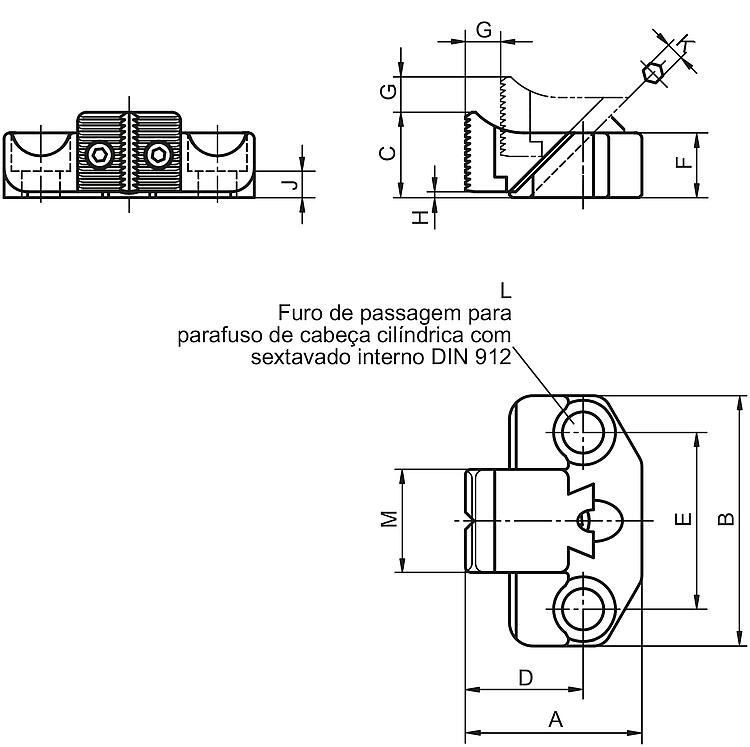

Grampo de fixação baixa forma B

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	B	B1	B2	G	H1	H	H2	H3	J	L1	L	SW	Força de aperto N	Torque de aperto Nm	Preço
04482-0820	65	45	25	M8	16	19,5	7	1,5	7	25	39,5	4	4000	8	152,67 €
04482-1229	85	60	35	M12	22	29	9	2	12	40	60	6	9000	26	198,75 €
04482-1638	100	70	40	M16	30	38	13	2	14	50	77	8	17000	60	305,60 €
