        Accouplement rapide avec compensation angulaire et radiale

Description de l'article/illustrations du produit

DescriptionMatière :Accouplement en acier de traitement.
Bride et tenon en acier.
Écrou en acier de traitement.
Contre-écrou (EN 24035) en acier, classe de résistance 8.8.
Ressort en acier inoxydable.Finition :Accouplement nitruré, noir.
Bride et tenon traités et phosphatés.
Écrou phosphaté.
Contre-écrou noir.Nota :

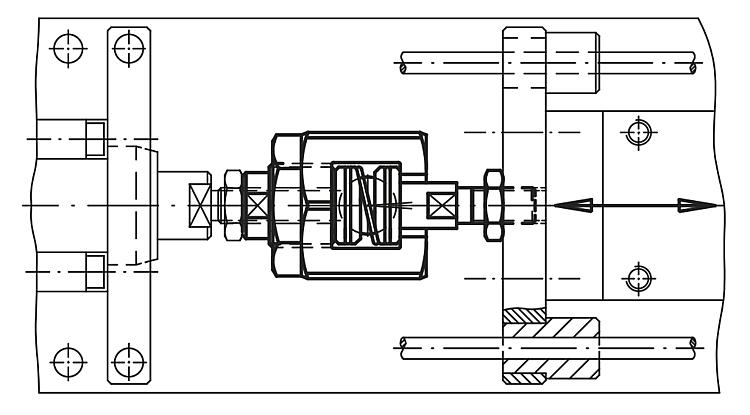

L´accouplement rapide réglable à dispositif de compensation de désalignement radial et angulaire constitue une solution idéale pour une grande variété d´applications : p. ex. pour mouvement linéaire non aligné. Le montage/démontage s´effectue au moyen d´une rainure en ”T”, sans autre forme d´ajustement manuel. L´accouplement rapide peut être relié à tous types de vérins, pneumatiques ou hydrauliques, grâce à son raccord vissé.

L´accouplement ne transmet pas de couple.

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 23454 Accouplement rapide avec compensation angulaire et radiale

215 kB

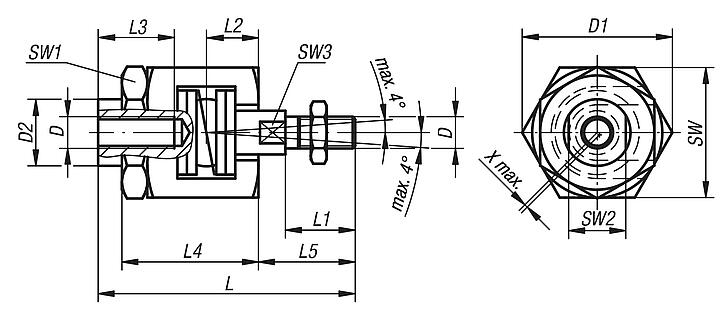

Dessins

Sélection/filtre d'articles

Référence	D	D1	D2	L	L1	L2	L3 min.	L4	L5	SW	SW1	SW2	SW3	Comp. désalignement radial X max.	Contrainte max. admissible en traction et pression kN	Prix
23454-06	M6	24,5	9,6	52	14	9,5	13	29	18,5	22	19	8	5	0,6	2,5	57,71 €
23454-08	M8	30	15	63	18	11,5	16	33	23,5	27	24	13	7	0,6	4,5	62,47 €
23454-10	M10	44	21	81	22	16	24	43	30,5	41	36	18	12	0,7	6,5	84,21 €
23454-101	M10x1,25	44	21	81	22	16	24	43	30,5	41	36	18	12	0,7	6,5	84,21 €
23454-12	M12	44	21	85	26	16	24	43	34,5	41	36	18	12	0,7	10	85,11 €
23454-121	M12x1,25	44	21	85	26	16	24	43	34,5	41	36	18	12	0,7	10	85,11 €
23454-16	M16	60	32	121	34	26	34	62	45	55	46	27	18	1	18	119,32 €
23454-161	M16x1,5	60	32	121	34	26	34	62	45	55	46	27	18	1	18	119,32 €
23454-20	M20	60	32	129	42	26	34	62	53	55	46	27	18	1	30	120,27 €
23454-201	M20x1,5	60	32	129	42	26	34	62	53	55	46	27	18	1	30	120,27 €
