        Tables de guidage à queue d’aronde avec perçages de positionnement

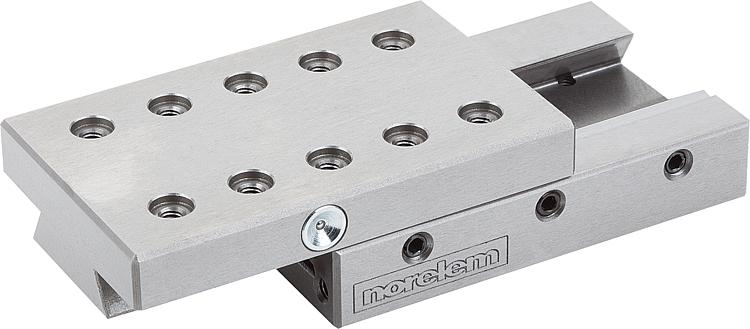

Description de l'article/illustrations du produit

DescriptionMatière :EN-GJL-250.
Finition :Surface : rectifiée.Nota :Ces tables de guidage haute précision s’utilisent notamment dans la construction de machines et de dispositifs mécaniques, d’appareils métrologiques, dans l’industrie optique et dans la mécanique de précision. On peut utiliser une manette indexable 06460 en remplacement de la vis de réglage médiane « M1 ».
Les données de charge (F) indiquées sont valables pour les charges dynamiques pour 1 million de cycles.
Pour les contraintes statiques, la charge admissible est égale à 10 fois la valeur « F ».
Les données de moments de torsion sont indiquées uniquement pour les chariots centrés.

Sur les faces inférieures et et supérieures du chariot, on trouve un point de centrage supplémentaire au niveau des trous taraudés D2 et D3. En combinaison avec nos douilles de centrage 20240, d'autres éléments de liaison peuvent être montés avec précision sur le chariot.

TI E = nombre de trous de fixation E/M sur la partie inférieure.
TA E = nombre de trous de fixation E/M sur la partie supérieure.
TI E1 = nombre de trous de fixation E1/D1 sur la partie inférieure.
TA E1 = nombre de trous de fixation E1/D1 sur la partie supérieure.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21060 Tables de guidage à queue d’aronde avec perçages de positionnement

277 kB

norelem Notice Tables de guidage 2020

1,3 MB

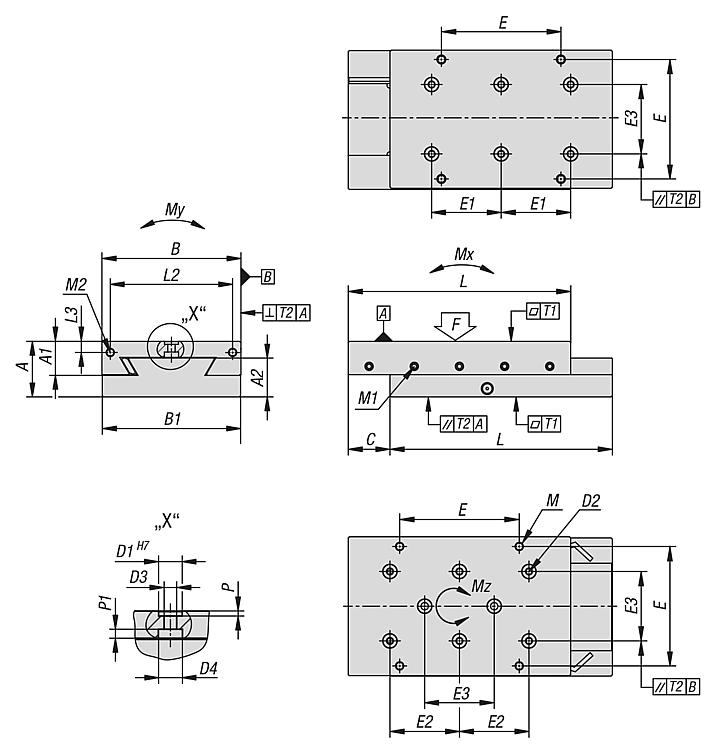

Dessins

Sélection/filtre d'articles

Référence	A	A1	A2	B	B1	C	D1	D2	D3	D4	E	E1	E2	E3	TI E	TA E	TI E1	TA E1	Prix
21060-050080	25	15	17,5	50	49,5	15	7	M4	4,3	8,2	-	14	28	28	-	-	10	6	326,45 €
21060-050105	25	15	17,5	50	49,5	20	7	M4	4,3	8,2	-	14	28	28	-	-	14	8	363,91 €
21060-050130	25	15	17,5	50	49,5	25	7	M4	4,3	8,2	-	28	28	28	-	-	10	10	396,01 €
21060-075105	32	19,5	22	75	74,5	20	10	M5	5,3	10	62	25	25	50	4	4	6	6	401,40 €
21060-075130	32	19,5	22	75	74,5	25	10	M5	5,3	10	62	25	25	50	4	4	10	10	453,11 €
21060-100110	40	24	28	100	99,5	20	10	M5	5,3	10,2	86	25	25	50	4	4	6	6	501,26 €
21060-100135	40	24	28	100	99,5	25	10	M5	5,3	10,2	86	50	50	50	4	4	6	6	542,28 €
21060-100160	40	24	28	100	99,5	30	10	M5	5,3	10,2	86	50	50	50	4	4	6	6	590,44 €

Référence	L	L2	L3	P	P1	M	M1	M2	T1	T2	F N	Mx Nm	My Nm	Mz Nm	Prix
21060-050080	80	40	5,5	1,6	3,2	-	M5	M4	0,02	0,02	75	4	6	5	326,45 €
21060-050105	105	40	5,5	1,6	3,2	-	M5	M4	0,02	0,02	90	7	7	8	363,91 €
21060-050130	130	40	5,5	1,6	3,2	-	M5	M4	0,025	0,025	120	10	9	12	396,01 €
21060-075105	105	60	5,5	2,1	3,6	M5	M5	M5	0,02	0,02	130	9	15	10	401,40 €
21060-075130	130	60	5,5	2,1	3,6	M5	M5	M5	0,025	0,025	160	15	18	15	453,11 €
21060-100110	110	-	-	2,1	3,8	M6	M6	-	0,02	0,02	155	11	26	12	501,26 €
21060-100135	135	88	8	2,1	3,8	M6	M6	M6	0,025	0,025	190	17	32	19	542,28 €
21060-100160	160	88	8	2,1	3,8	M6	M6	M6	0,025	0,025	230	24	37	26	590,44 €
