21038Tables de guidage de précision à palier à rouleaux avec butées... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Fonte grise EN GJL 250.Finition :rectifié.Nota :Table de guidage disponible en aluminium sur demande.
Les données de charge admissibles indiquées sont valables pour 1 million de cycles.
Les données de moments de torsion sont indiquées uniquement pour les chariots centrés.
F = charge admissible en utilisation dynamique ou statique.
TI = Nombre d’alésages de fixation E1/M sur la partie inférieure.
TA = Nombre d’alésages de fixation E1/M sur la partie supérieure.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

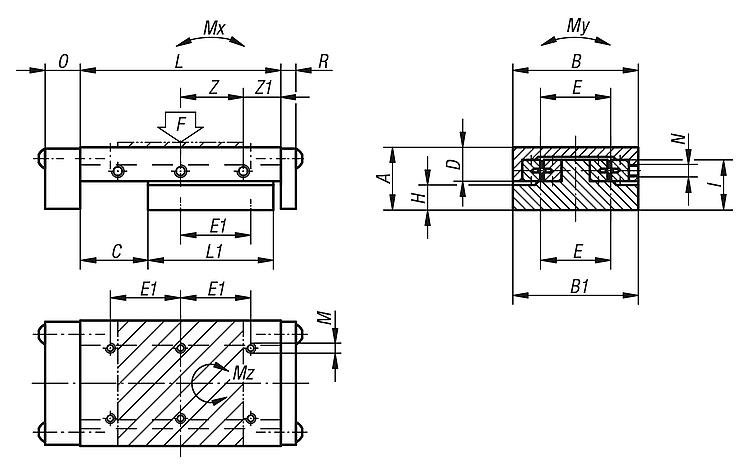

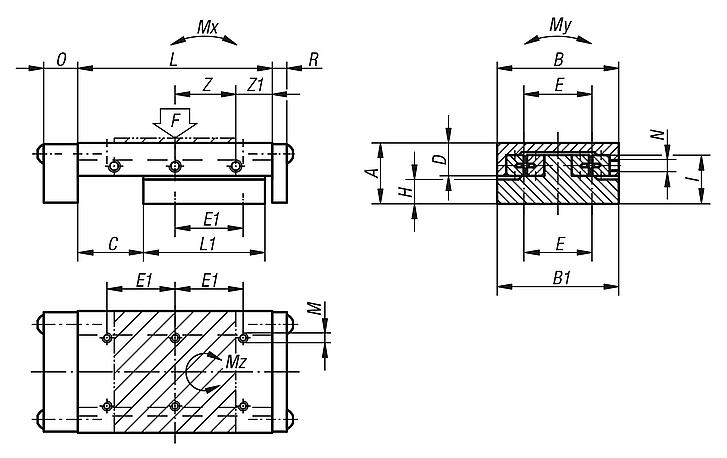

| Référence | A | B | B1 | C | D
| E | E1 | Tl | TA | H | I | L | L1 | M | N | O | R | Z | Z1 | F
N | Mx
Nm | My
Nm | Mz
Nm | CAO | Acc. | Prix | Commander |
|---|
| 21038-040090 | 20 | 40 | 39,5 | 40 | 13 | 30 | 15 | 6 | 8 | 6,5 | 13 | 90 | 45 | M3 | M3 | 12 | 3 | 15x2 | 30 | 77 | 1 | 3 | 2 |  | | 635,87 € | | | 21038-050105 | 25 | 50 | 49,5 | 25 | 17 | 28 | 28 | 6 | 8 | 7,5 | 18 | 105 | 75 | M4 | M3 | 14 | 6 | 25x2 | 27,5 | 623 | 9 | 14 | 15 | | | 559,69 € | | | 21038-060180 | 25 | 60 | 59,5 | 75 | 17 | 34 | 34 | 6 | 12 | 7,5 | 18 | 180 | 100 | M4 | M4 | 14 | 6 | 25x3 | 52,5 | 349 | 9 | 17 | 16 | | | 736,81 € | | | 21038-100260 | 40 | 100 | 99,5 | 100 | 27,5 | 86 | 86 | 4 | 6 | 12 | 28 | 260 | 150 | M6 | M6 | 15 | 6 | 50x2 | 80 | 990 | 37 | 80 | 69 | | | 1 167,23 € | |
