        Boule lisse DIN 319 extension de gamme

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Plastique thermodurcissable PF 31 noir ou rouge.
Insert : acier zingué.Finition :Poli finition miroir.Montage :Montage forme L : les poignées boule s‘emmanchent par de légers coups de marteau. Veuillez n‘utiliser que des marteaux en caoutchouc ou en plastique d‘un poids de 200 gr.!

Le modèle 06250-21604 est avec insert en laiton.

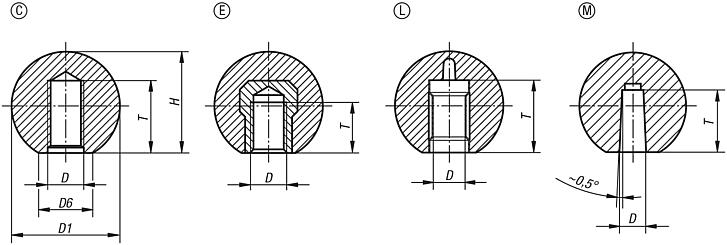

Les modèles 06250-23008, 06250-230081, 06250-23508 et 06250-24008 sont avec insert en acier, cuivré. Tolérance de tige :Les poignées boule avec insert de serrage peuvent être fixées sur des tiges disponibles dans le commerce selon une tolérance h9. L‘insert de serrage garantit un positionnement fixe et sûr.Indication de dessin :

Forme C : taraudage injecté
Forme E : insert taraudé

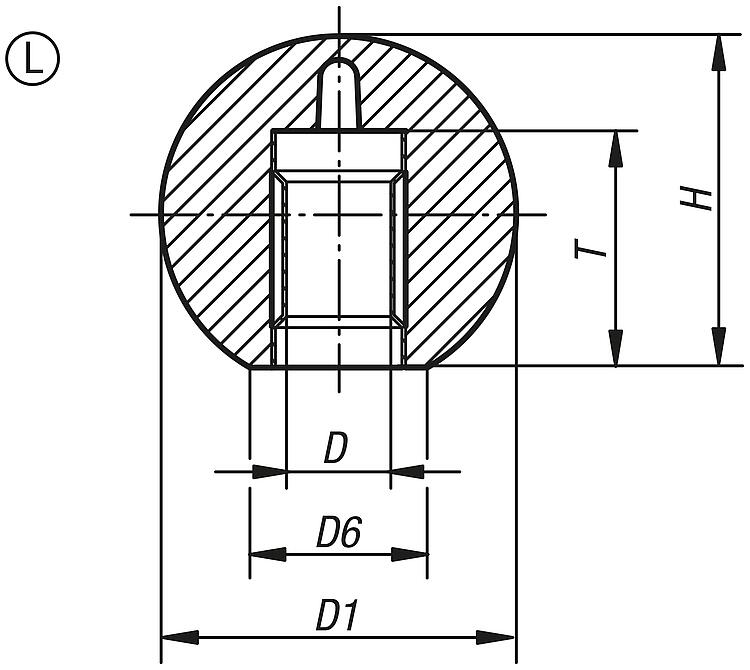

Forme L : insert de serrage
Forme M : alésage conique

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06250 Boule lisse DIN 319 extension de gamme

141 kB

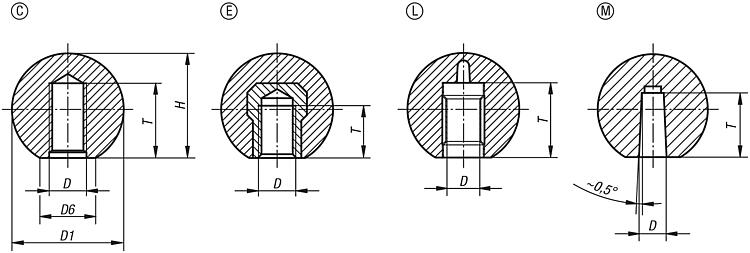

Dessins (aperçu complet)

Boule lisse DIN 319 extension de gamme, forme C, avec taraudage injecté haute pression

plus d'infos

Dessins

Boule lisse DIN 319 extension de gamme, forme C, avec taraudage injecté haute pression

Sélection/filtre d'articles

Référence	Forme	Couleur du corps de base	D	D1	D6	H	T	Prix
06250-11604	C	noir	M4	16	8	15	6	0,43 €
06250-11605	C	noir	M5	16	8	15	7,5	0,43 €
06250-11606	C	noir	M6	16	8	15	9	0,46 €
06250-12005	C	noir	M5	20	12	18	7,5	0,45 €
06250-12006	C	noir	M6	20	12	18	9	0,45 €
06250-12506	C	noir	M6	25	15	23	9	0,54 €
06250-12508	C	noir	M8	25	15	23	12	0,54 €
06250-13008	C	noir	M8	30	16	28	12	0,89 €
06250-13208	C	noir	M8	32	18	29	12	0,67 €
06250-13210	C	noir	M10	32	18	29	15	0,67 €
06250-13508	C	noir	M8	36	17	33	18	1,00 €
06250-13510	C	noir	M10	36	17	33	15	1,00 €
06250-14008	C	noir	M8	40	20	37,5	12	1,22 €
06250-14010	C	noir	M10	40	20	37,5	15	1,22 €
06250-14012	C	noir	M12	40	20	37,5	18	1,22 €
06250-14510	C	noir	M10	45	20	43	15	1,68 €
06250-14512	C	noir	M12	45	20	43	18	1,68 €
06250-15010	C	noir	M10	50	22	48	15	1,94 €
06250-15012	C	noir	M12	50	28	48	18	1,94 €
06250-116041	C	rouge	M4	16	8	15	6	0,56 €
06250-116051	C	rouge	M5	16	8	15	7,5	0,56 €
06250-120051	C	rouge	M5	20	12	18	7,5	0,64 €
06250-120061	C	rouge	M6	20	12	18	9	0,64 €
06250-125061	C	rouge	M6	25	15	23	9	0,69 €
06250-125081	C	rouge	M8	25	15	23	12	0,69 €
06250-130081	C	rouge	M8	30	16	28	12	1,14 €
06250-132081	C	rouge	M8	32	18	29	12	1,00 €
06250-140081	C	rouge	M8	40	20	37,5	12	1,76 €
06250-135101	C	rouge	M10	36	17	33	15	1,40 €
06250-140101	C	rouge	M10	40	20	37,5	15	1,76 €
06250-150101	C	rouge	M10	50	22	48	15	2,71 €
06250-150121	C	rouge	M12	50	28	48	18	2,71 €

Boule lisse DIN 319 extension de gamme, forme E, avec douille taraudée

plus d'infos

Dessins

Boule lisse DIN 319 extension de gamme, forme E, avec douille taraudée

Sélection/filtre d'articles

Référence	Forme	Couleur du corps de base	D	D1	D6	H	T	Prix
06250-21604	E	noir	M4	16	8	15	6	0,59 €
06250-22005	E	noir	M5	20	12	18	7,5	0,60 €
06250-22006	E	noir	M6	20	12	18	9	0,64 €
06250-22506	E	noir	M6	25	15	23	9	0,71 €
06250-22508	E	noir	M8	25	15	23	12	0,85 €
06250-23008	E	noir	M8	30	16	28	12	1,16 €
06250-23208	E	noir	M8	32	18	29	12	1,32 €
06250-23210	E	noir	M10	32	18	29	15	1,33 €
06250-23508	E	noir	M8	36	17	33	14	1,31 €
06250-23510	E	noir	M10	36	17	33	14	1,36 €
06250-24008	E	noir	M8	40	20	37,5	14	1,62 €
06250-24010	E	noir	M10	40	20	37,5	15	1,68 €
06250-24012	E	noir	M12	40	20	37,5	18	1,90 €
06250-24510	E	noir	M10	45	20	43	22	2,14 €
06250-24512	E	noir	M12	45	20	43	21	2,20 €
06250-25010	E	noir	M10	50	22	48	15	2,61 €
06250-25012	E	noir	M12	50	28	48	18	2,81 €
06250-220051	E	rouge	M5	20	12	18	7,5	0,76 €
06250-225061	E	rouge	M6	25	15	23	9	0,94 €
06250-230081	E	rouge	M8	30	16	28	12	1,64 €
06250-235101	E	rouge	M10	36	17	33	14	2,04 €
06250-240101	E	rouge	M10	40	20	37,5	15	2,35 €
06250-240121	E	rouge	M12	40	20	37,5	18	2,67 €
06250-250121	E	rouge	M12	50	28	48	18	3,92 €

Boule lisse DIN 319 extension de gamme, forme L, avec insert de serrage

plus d'infos

Dessins

Boule lisse DIN 319 extension de gamme, forme L, avec insert de serrage

Sélection/filtre d'articles

Référence	Forme	Couleur du corps de base	D	D1	D6	H	T	Prix
06250-42005	L	noir	5	20	12	18	13	1,66 €
06250-42506	L	noir	6	25	15	23	16	1,52 €
06250-42508	L	noir	8	25	15	23	15	1,52 €
06250-43208	L	noir	8	32	18	29	15	1,89 €
06250-43210	L	noir	10	32	18	29	20	1,89 €
06250-44010	L	noir	10	40	20	37,5	20	2,66 €
06250-44012	L	noir	12	40	20	37,5	23	2,66 €
06250-45012	L	noir	12	50	28	48	20	4,20 €

Boule lisse DIN 319 extension de gamme, forme M, avec perçage conique

plus d'infos

Dessins

Boule lisse DIN 319 extension de gamme, forme M, avec perçage conique

Sélection/filtre d'articles

Référence	Forme	Couleur du corps de base	D	D1	D6	H	T	Prix
06250-31604	M	noir	4	16	8	15	9	0,44 €
06250-32005	M	noir	5	20	12	18	12	0,46 €
06250-32506	M	noir	6	25	15	23	15	0,60 €
06250-32508	M	noir	8	25	15	23	15	0,60 €
06250-33208	M	noir	8	32	18	29	15	0,84 €
06250-33210	M	noir	10	32	18	29	15	0,84 €
06250-34010	M	noir	10	40	20	37,5	20	1,30 €
06250-34012	M	noir	12	40	20	37,5	20	1,30 €
06250-35012	M	noir	12	50	28	48	22	2,19 €
